Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ. Мнение эксперта Виталий Садовников Специалист по подключению и настройке цифрового телевидения Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ. Самодельная антенна — это сложно?

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны	Коэффициент усиления, дБ	Макс. дальность приема без усилителя, км	Макс. дальность приема с усилителем, км	Принимаемый диапазон, МГц
Петля из кабеля	0–3	15	15	440–800
Из пивных банок	3–5	15	40	470–622
Бабочка	5–11	20	70	Любой (по расчету)
Тройной квадрат	9	15	60	Любой (по расчету)
Антенна Харченко	5–6	10	50	Любой (по расчету)
Логопериодическая	8–12	30	100	Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

По ссылке находится инструкция с пошаговым описанием процесса изготовления антенны из телевизионного кабеля.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению антенны из пивных банок.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Преимущества:

• Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
• Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

Похожие мастер-классы

Самая простая антенна для цифрового ТВ Антенна из кабеля для цифрового ТВ за 5 минут Простая антенна для цифрового телевидения Простая телевизионная антенна Антенна цифрового телевидения DVB-T2 Мини DVB-T2 антенна своими руками

Особо интересное

Увеличиваем эффективность триммера: меняем леску на цепь от 3G 4G антенна с радиусом действия более 30 км Антенна из кабеля для цифрового ТВ за 5 минут Как восстановить биту Инновационный способ соединить два провода Вечное полено для экономии на дровах Комментарии (15)

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить – то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью – ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ – длина волны,  f – частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Total Time: 1 hour

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата – всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.

Закрепите полученную антенну на рефлектор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

• На расстоянии 4 – 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.

• На том же участке в 4 – 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.

• От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.

• Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.

• Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.

• Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.

Другие видео инструкции

Телевизионная антенна, которая сделана своими руками и рассчитана на прием цифрового сигнала (DVB-T2), может не уступать по качеству заводским принимающим устройствам. В зависимости от поставленной задачи, местности, условий эксплуатации, самодельная антенна может изготовиться по-разному. Конструкция может быть как очень простой, так и выполняться после расчета кучи формул. Если точно сделать расчеты, то на телевизоре можно успешно ловить два мультиплекса (каждый по 10 каналов, суммарно на ТВ будут приниматься 20 каналов).

Содержание

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

• Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
• Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
• Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

Есть также:

• активные антенны, на которых сигнал усиливается подключенным усилителем (питание получает от внешнего блока внутри квартиры или от приемника телесигнала – телевизора или приставки для цифрового ТВ);

• пассивные – сами усиливают принимающий сигнал за счет конструктивного выполнения (требуется соблюдение размера антенны и формы проводников).

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

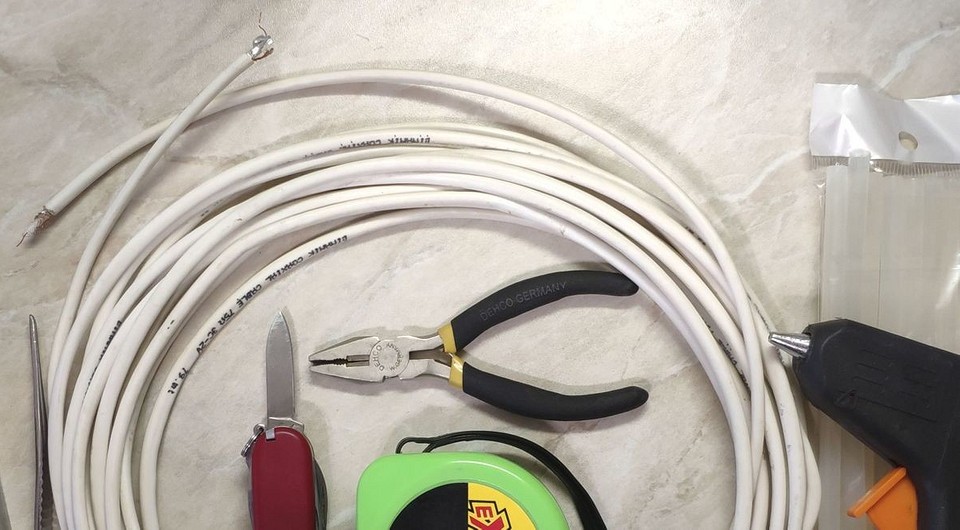

Помимо самого антенного кабеля вам понадобится:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• плоскогубцы с функцией кусачек и изолента
• герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.
