Как подключить спутниковую тарелку к телевизору: через телеприёмник, другие способы

Содержание

Для просмотра спутникового телевидения требуется декодирование цифровых данных и вывод изображения в привычном виде. И как подключить спутниковую тарелку к телевизору в этом случае — возможно несколько вариантов, и каждый будет рассмотрен ниже.

Принцип работы

Спутниковое работает, как и эфирное телевидение. Тарелка используется в качестве приемного устройства, а ретранслятором служит спутник. Следовательно, для успешной работы требуется принять качественный сигнал и вывести изображение на экран.

Телевидение вещает в аналоговом формате и цифровом стандарте. В последнем случае передается цифровой сигнал стандарта DVB-S/S2, который требуется расшифровать перед просмотром.Для этого могут использоваться только два устройства:

1. ТВ-тюнер. Встроенный в телевизоре декодер цифровой информации в изображение привычного вида.
2. Ресивер. Отдельное устройство для расшифровки сигнала в цифре и вывода изображения на экран.

Поставка телевидения

Со спутника вещается два типа программ — открытые и закодированные телеканалы. Последние являются платным контентом, для разблокировки которого используется операторская карта оплаты, вставляемая в САМ-разъем.

Из рассмотренного можно сделать вывод, чтобы подключить спутниковую тарелку, нужны два устройства — декодер и CAM-разъем.

Технически телевидение доступно даже если подключить тарелку без вышеупомянутого оборудования. Однако доступными станут только открытые каналы, а качество изображения останется на низком уровне, сопоставимым с АТВ. Поэтому для просмотра качественного телевидения нужно подключить оба устройства.

Варианты подключения к телевизору

В зависимости от модификации устройства вывода, будут рассмотрены два способа, с помощью которых можно подключить тарелку.

Без ресивера

Ряд современных моделей способен обеспечить полноценным спутниковым телевидением без дополнительных устройств, благодаря чему комплект для подключения значительно сокращается и удешевляется.

Такие устройства вывода должны поддерживать две функции:

• Расшифровка цифрового стандарта DVB-S/S2. Это требуется для получения изображения высокой четкости в привычном виде.
• Наличие универсального CAM-разъема. В него вставляется CAM-модуль, поддерживающий карту оплаты конкретного оператора (у каждого провайдера разная модификация устройства).

К таким телевизорам подключить тарелку проще всего. Для этого достаточно подсоединить антенный кабель к гнезду RF-IN, над которым есть маркер DVB (это важно, т.к. у современных моделей несколько антенных гнезд, некоторые из которых не выводят сигнал на декодер и предназначены под VHF-антенну АТВ).

Важно! Требуется обратить на поколение цифрового сигнала, с которым работает декодер. Тюнеры DVB-S не способны расшифровать стандарт DVB-S2 из-за разной скорости модуляции.

У некоторых телевизоров общий вход под разные стандарты цифрового ТВ и в системных настройках потребуется выставить тип приемника (антенна, кабель, тарелка). После переключиться на физический канал, соответствующий разъему, к которому далее подключить спутниковую тарелку (обычно DVB-S2 или DVB).

Настройка телевидения

Если ресивер не используется, то процесс поиска программ усложняется и может потребоваться ручной поиск. Поэтому будет рассмотрено два способа поиска программ.

Перед сканированием нужно убедиться, что спутниковая тарелка работает исправно и подключена верно.

Для этого есть два способа:

1. Уровень сигнала. Если телевизор поддерживает вывод регистрируемого сигнала, то его значение должно быть выше 65%.
2. Переключиться на любой физический канал. Выполнить точную установку, установив следующие значения:частотный диапазон11000 — 12800 МГц, модуляция 3/4, скорость 27500, горизонтальная поляризация (H).

В результате должно быть найдено несколько программ вещания, что указывает на правильную установку тарелки и настройку в телевизоре. Осталось найти доступные программы.

Активация платного контента

Для получения доступа ко всем подключенным пакетам каналов по подписке нужно активировать операторскую карту оплаты. У каждого провайдера данный процесс уникален и его требуется выполнить, следуя инструкциям в договоре.

После активации карта вставляется в CAM-модуль, а последний в аналогичный разъем в корпусе телевизора. По завершению на экране появится оповещение о присутствии карты оплаты в устройстве. Она действует в качестве ключа к платным пакетам телевидения, и их просмотр возможен только когда она в разъеме.

Поиск телеканалов

Если используется новый телевизор без иных программ, можно сразу приступить к автоматическому поиску:

Для этого нужно зайти в системные настройки и выполнить следующие шаги:

• выбрать оператора и спутник из списка;
• выставить данные для спутника;
• запустить сканирования.

Спустя несколько минут новые программы будут найдены. Все характеристики по спутнику можно получить у провайдера (они разные для каждого региона).

Если спутник вещает в двух режимах, сканирование нужно выполнить дважды (для горизонтальной и вертикальной поляризации отдельно).

Ручная настройка

Если уже присутствуют настроенные программы ЭТВ, автопоиск их сотрет, что неудобно, поэтому процесс немного усложняется.

В целом, выполнить поиск можно двумя способами:

1. Подключить эфирную антенну вместе со спутниковой тарелкой и в системных настройках выбрать оба приемника излучения. Запустить автоматический поиск.В результате будут найдены каналы спутникового и эфирного телевидения. Однако последние окажутся на иных ТВК и потребуется сортировка с перемещением программ.
2. При использовании только тарелки, в системных установках указать только ее как источник. Далее переключиться на 80 ТВК (на нем уже нет эфирного ТВ) и выполнить настройки для спутника. В его характеристиках ввести данные для спутника и выполнить сканирование для каждой из частот в списке. Если его нет, значение для каждого транспондера можно получить у оператора.

Второй вариант настройки требует больше времени, однако в дальнейшем у пользователя отпадет необходимость в сортировке, т.к. программы иных форматов вещания останутся на прежних физических каналах.

С ресивером

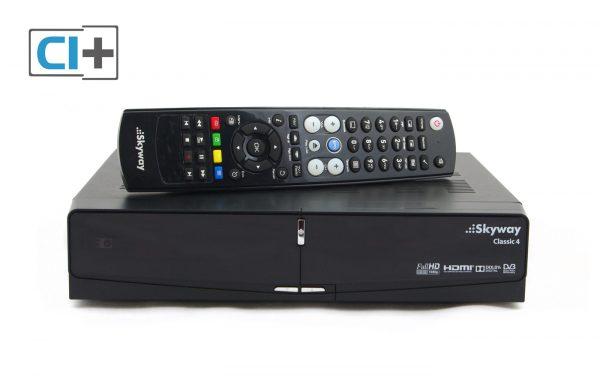

Если в телевизоре отсутствует тюнер, в качестве него используется отдельная приставка. Она берет на себя две функции, необходимые для HD-телевидения — расшифровка цифровой информации и поддержка карты оплаты.При этом любой телевизор подключить не получится и конкретная модель должна отвечать двум требованиям:

• Аудио/видео вход. Декодирование цифрового сигнала предполагает вывод изображения и звука отдельными сигналами. В качестве него может служить RCA, hdmi или VGA-разъем. Без него невозможно принять трансляцию в HD-качестве.
• Высокое разрешение матрицы. Цифровое телевидение выводит изображение высокой четкости от 720p (РВЕМ) до 4080p (4K), для просмотра которого у экрана должно быть соответствующее пиксельное разрешение. Вывод трансляции HD-каналов возможен и при низкой разрешительной способности матрицы, однако их качество будет сравнимо с показом программ АТВ.

Спутниковую тарелку можно подключить только к двум типам приставок — спутниковому и Smart-ресиверу.

Последний тип устройств отличается поддержкой стандарта DVB любого формата в одном антенном гнезде.

Подключение с настройкой приемника выполняется по той же схеме, которая описана выше для телевизора.

Ресивер требуется подключить к телевизору с помощью одного из присутствующих аудио/видео проводов.

Теперь важно проверить уровень сигнала, который точно укажет на правильное подключение:

1. Необходимо переключиться в телевизоре на физический канал, соответствующий разъему, к которому подключен ресивер.
2. После этого включить любой физический канал уже самой приставки.

Появится информационное меню для ТВК, которое указывает на уровень сигнала (в отличие от других телевизионных устройств, его поддерживают все спутниковые ресиверы).

На экране можно наблюдать две полоски мощности излучения — поступающего на тарелку (красная) и регистрируемого ресивером (желтая). Значение последней должно быть не ниже 65%.

Настройка каналов

Приставка поддерживает карту оплаты и расшифровку цифрового сигнала. В ее памяти предусмотрены собственные физические каналы, на которых размещаются спутниковые программы отдельно от телевизора. Это дает возможность выполнить автоматическое сканирование, не боясь за уже настроенные телеканалы.

Принцип сканирования аналогичен, как и при подключении без ресивера:

• карта оператора активируется у провайдера, после чего вставляется в разъем вместе с CAM-модулем;
• в системных установках из списка спутников выбирается нужный ретранслятор;
• установка характеристик для спутника (скорость, модуляция, поляризация);
• вводится частотный диапазон, в пределах которого работают все транспондеры на спутнике;
• запускается сканирование программ.

Процесс настройки намного упрощается при подключении фирменного ресивера из комплекта. Например, в большинстве случаев не требуется установка CAM-модуля, т.к. он уже монтирован в ресивер.

Также у фирменных устройств уже заложены настройки под все типы транспондеров, которые задействованы оператором для поставки телевидения.

При использовании Smart-ресивера с настроенным выходом в интернет, активацию карты оператора можно выполнить прямо в нем, не используя дополнительное устройство.

Когда в наличии телевизор и ресивер

Иногда по незнанию пользователь приобретает полный комплект, но после выясняет, что тарелку подключить к телевизору можно и без него. В этом случае часто встречается мнение, что приставка лишняя и ее подсоединять не нужно.

На деле это мнение ошибочно сразу по двум причинам:

• Вывод регистрируемого сигнала. Ресивер всегда покажет, какая мощность излучаемого сигнала поступает. Это важно перед настройкой, а также помогает быстрее найти причину неисправности, когда спутниковое ТВ пропадает.
• Отделение каналов от программ ЭТВ. У приставки есть собственная память с физическими каналами, которые можно настроить отдельно и не беспокоиться за сохранность телеканалов. С учетом закодированных, число каналов может достигать до тысячи в зависимости от спутника. Их хранение на телевизоре не всегда удобно.

По сравнению с эфирным и кабельным телевещанием спутниковое телевидение имеет множество преимуществ. Прежде всего хочется отметить большое количество каналов. Благодаря такому разнообразию и взрослый, и ребенок сможет найти для себя что-то увлекательное и действительно интересное. Особого внимания также заслуживает качество картинки и звука. Как правило, спутниковую антенну к телеприёмнику подключают поставщики услуг. Плата за установку берётся отдельно. Однако, зная, как можно подключить спутниковую тарелку к телевизору, с этой задачей можно легко справиться самостоятельно.

Что понадобится для монтажа антенны

Что же нужно для правильного монтажа? В обычный комплект установки входит:

• Непосредственно тарелка. Именно она переводит сигнал, полученный со спутниковой антенны, на конвертер;
• Кронштейны и анкеры. Они нужны для крепления. Эти элементы выбираются в зависимости от размера тарелки;
• Головка, или же конвертер. Данное устройство преобразовывает полученный со спутника сигнал в цифровой и передает его дальше, на приставку;
• Дисек (Digital Satellite Equipment Control). Этот элемент необходим для объединения нескольких конвертеров;
• Кабель. Обычный телевизионный кабель;
• Ресивер. Такая приставка позволит смотреть общедоступные каналы. Если пользователь планирует смотреть платные каналы, то необходимо выбрать устройство с приёмником карт;
• F-разъемы. Они необходимы для присоединения кабелей.

Перед покупкой спутниковой тарелки необходимо внимательно ознакомиться с её стартовым набором. Комплектация некоторых моделей может незначительно отличаться.

Правильная установка тарелки

Лучше всего спутниковые тарелки устанавливать в легкодоступном месте. Это позволит легко и быстро поправить устройство или же отремонтировать его в случае поломки. В установочном комплекте обязательно есть инструкция, которая поможет сделать процесс монтажа быстрым и легким. Следуя инструкции, можно будет включить спутниковое ТВ уже через пару часов после покупки. Во время установки необходимо учитывать следующие факторы:

• Кронштейн, на который устанавливается тарелка, должен быть очень плотно прикреплён. В противном случае сильные порывы ветра могут сорвать антенну с крыши или стены здания;
• Чтобы кронштейн был устойчив, необходимо правильно его установить. Для правильного монтажа необходимо направить конвертер вниз;
• Чтобы кабель оставался рабочим как можно дольше, он должен быть герметизирован, а также надежно закреплён при помощи стяжек или же изоленты;
• Монтировать тарелку нужно так, чтобы она могла свободно вращаться в любой плоскости. Благодаря этому её можно будет быстрее настроить.

Соединение тарелки с телевизором без ресивера

Подключение спутниковой антенны к телевизору напрямую имеет как преимущества, так и недостатки. Для подключения необходимо подсоединить ТВ-шнур с F-разъемом ко входу LNBSatellite. Сразу же после этого можно выполнять настройку каналов. На телевизионных устройствах популярных нынче брендов, таких как Самсунг, Филипс, LG и т. п., данный процесс очень похож. Отличаться может лишь внешний вид меню и названия пунктов.

После подключения антенны необходимо включить телевизор, открыть меню настроек и выбрать «Автоматический поиск каналов». В качестве источника сигнала обязательно следует отметить спутник. После этого пользователь сможет выбрать нужный сателлит. Конечно, для просмотра сателлитного ТВ необходим такой элемент, как ресивер. Правда, современные модели телевизоров комплектуются цифровыми тюнерами. Такой тюнер даёт пользователю возможность смотреть спутниковое ТВ без ресивера.

Итак, зайдя в меню настроек, потребуется указать, какие каналы нужно, а какие не следует показывать. Так, если пользователь планирует включать и смотреть исключительно бесплатные каналы, следует указать, что все зашифрованные каналы нужно пропустить. Далее будет запущен поиск, во время которого подключаются каналы. Как только он будет завершён, пользователь сможет сразу же приступить к просмотру спутникового ТВ.

Подключение к телевизору через ресивер

ТВ-панели со встроенным тюнером имеют несколько преимуществ перед подключением через ресивер. Прежде всего это отсутствие проводов. Ещё одним преимуществом является удобное управление. В конкретном случае управлять каналами придётся двумя пультами (один для телевизора, второй — для приставки). В то же время, подключение через внешний ресивер является более простым. Для подключения приставки можно использовать:

• Вход для антенны;
• Привычный всем «тюльпан» (он же RCA) — используется в качестве передачи аналогового телевидения;
• HDMI;
• Аппаратный разъем;
• SCARD.

При подсоединении приёмника через «тюльпан» пользователь получает низкокачественную картинку. Качественное и четкое изображение можно получить, если подключить антенну через HDMI.

Не стоит забывать и о том, что кроме своего основного предназначения ресивер может выполнять и дополнительные функции. Например, он может легко воспроизводить видео или аудио с флешки. С его помощью можно просматривать семейные фотографии в цифровом формате. Кроме того, приставка позволяет подключать телевизор ко всемирной сети интернет. После подключения к приёмнику всех необходимых кабелей спутниковая тарелка будет установлена. Требуется включить телевизор и приставку, после чего можно начинать настройку.

Поиск каналов

Настройка каналов зависит в основном от устройства, с которым работает пользователь. Так, модуль Триколор без ресивера позволяет абонентам просматривать спутниковое телевидение абсолютно в любое время. Такое устройство заменяет дополнительное оборудование. Однако, чтобы подключить такой модуль к телевизору, последний должен иметь соответствующие разъемы. Следует отметить, что все современные модели телевизоров комплектуются таким разъемом. А вот в старых моделях он может отсутствовать. Определить наличие разъема, а также место его нахождения можно при помощи инструкции от телевизора.

Чтобы собственноручно настроить каналы при помощи модуля Триколор (не используя ресивер), необходимо выбрать и включить на телевизоре ручную настройку. Кроме того, нужно внести следующие параметры: модуляция — QAM 64, скорость передачи — 6900 ks/s. После этого нужно включить поиск.

Не стоит забывать и о том, что модуль Триколор имеет несколько весомых преимуществ:

• Позволяет разблокировать каналы;
• Защищает от попыток незаконного просмотра;
• Передает только высококачественный сигнал;
• Позволяет экономить место;
• Значительно уменьшает расход электроэнергии.

Благодаря быстрому и легкому подключению, а также вышеперечисленным преимуществам модуль Триколор становится все более популярным. Более того, с его помощью можно смотреть спутниковое ТВ без тарелки. Как такое возможно? Изначально фраза «спутниковое телевещание без тарелки» кажется абсурдной. Однако в распространенном понимании граждан нашей страны «спутниковое телевидение» означает вовсе не приём сигнала со спутника, а набор каналов, которые нет возможности принять на простую антенну.

Триколор без тарелки позволит смотреть любимые каналы, используя интернет-доступ. Фильмы и любые телепередачи в высоком качестве доступны для всех при скорости передачи сети более 10 мб/с. Получить доступ к спутниковым каналам в высоком качестве очень просто. Достаточно всего лишь соединить между собой входной порт ресивера Триколор и выходной порт домашнего роутера. После этого действия произойдёт автоматическое подключение к сети интернет.

Следует отметить, что изначально модуль Триколор установлен на такой источник вещания, как спутник. Однако он может показывать и без тарелки. Для этого при помощи пульта управления через меню установки в качестве режима вещания нужно установить «Интернет». Появится общий перечень программ, доступных для просмотра. Из списка необходимо выбрать одну и нажать нужную кнопку пульта. На протяжении всего тестового периода вещание телеканалов Триколор без тарелки будет происходить на бесплатной основе.

Возможные проблемы

Самостоятельно подключить спутниковую тарелку бывает совсем непросто. Особенно тем, кто раньше никогда не сталкивался с такой проблемой. При подключении чаще всего допускают такие ошибки:

• Выбран неподходящий диаметр тарелки. Если размер антенны выбран некорректно, это может вызвать ухудшение качества звука или изображения во время неблагоприятных погодных условий. Устранить эту проблему можно только заменой тарелки;
• Неверно установлена траверса. Следует отметить, что её нужно закреплять снизу кронштейна, а не над ним. Если делать это неправильно, могут быть проблемы с сигналом;
• Использованы проходные розетки. Если использовать этот вид розеток, сигнал может пропасть полностью. Лучше всего использовать оконченные розетки, которые идут в комплекте вместе с телевизионными;
• Использование сплиттеров, или разветвителей. Такой элемент подходит исключительно для аналогового ТВ. Дело в том, что спутниковые каналы передаются в таком виде, который обычный разветвитель не в состоянии пропустить;
• Использование большого количества соединений. Это приводит к потере полезного сигнала, а значит, ухудшается и качество приёма.

Какие же проблемы могут возникать непосредственно с модулем Триколор ТВ? Самая распространенная проблема — нет сигнала. Что подразумевается под этой проблемой? Если на экране нет изображения, а есть шум или просто чернота, это совершенно не означает, что нет сигнала. Такой экран свидетельствует о том, что ресивер не подключён к телевизору. Следует отметить, что физическое подключение и вставленный в оба разъема шнур не гарантируют, что телевизор видит ресивер. Подсоединение в данном случае есть, но ресивер все равно может не работать.

Если же на телеприёмнике есть сообщение «Нет сигнала», проблему можно исправить. Для этого необходимо нажать кнопку «Меню» на пульте от ресивера. Если на экране появилось главное меню, значит, приставка подключена к телеустройству. Если же меню не появляется, а надпись «Нет сигнала» продолжает висеть на экране, проблема может быть в том, что телевизор не видит приёмник. В последнем случае смотреть Триколор ТВ не выйдет.

Как смотреть на телевизоре зашифрованные каналы? Для этого нужно получить специальный доступ. Смарт-карта для телевизора позволяет получить больше возможностей. При помощи карты оборудование может декодировать зашифрованные каналы. Это означает, что количество каналов с картой в телевизоре станет намного больше.

Теперь вы знаете, как смотреть по телевизору спутниковые каналы. Оказывается, самостоятельно установить антенну совсем несложно. С этой задачей легко справится внимательный человек.

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

Что входит в комплект спутникового ТВ

Буквально на каждом тематическом форуме будет озвучена мысль о том, что комплект для приема спутникового ТВ можно собрать самостоятельно из отдельных компонентов. Но решение этой задачи не для среднестатистического пользователя. У него элементарно не хватит для этого знаний. Сегодня есть более простой выход. Достаточно нанести визит в ближайший салон провайдера спутникового телевидения. В офисе провайдера можно заключить договор на обслуживание, купить готовый комплект для приема спутникового телевидения и подобрать для себя оптимальный по цене и содержанию пакет каналов.

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

1. Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
2. Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
3. Монтажный комплект для фиксации антенны.
4. Штангу для крепления конвертера на дефлекторе.
5. Базовый набор кабелей.
6. Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Как подключить телевизор к спутниковой тарелке

Для подключения телевизора к спутниковой антенне существует 2 способа:

• кабель подключается напрямую к телеприемнику;
• подключение происходит через ресивер.

Прямое подключение к телеприемнику

Как известно, для просмотра спутникового ТВ требуется ресивер. Но в современных телевизорах начали устанавливать цифровые тюнеры DVB-S2, которые дают возможность не использовать внешний ресивер, подключать к телику кабель напрямую с “тарелки”, и ловить ТВ с сателлита.

Чтобы узнать, поддерживает ли телевизор данную функцию, можно посмотреть на описание к аппарату, которое можно найти на разных сайтах, продающих бытовою электронику.

Но, к сожалению, телевизор будет ловить только бесплатные (не кодированные) иностранные каналы. Для того, чтобы смотреть отечественное ТВ через спутник, потребуется купить смарт-карту доступа, которая подключается к телевизору через PCMCIA интерфейс.

Карта приобретается вместе с пакетом подходящего сателлитного ТВ, который можно выбрать среди множества операторов, предлагающих данную услугу. Удобство от использования такого подключения очевидно:

• нет необходимости приобретать отдельно ресивер;
• для переключения каналов потребуется всего лишь один пульт.

Как выбрать место для установки антенны

Чтобы антенна показывала хороший прием, ее необходимо правильно разместить и направить. Самый простой способ решения этой задачи — шпионаж. То есть, можно подсмотреть, где установлены антенны у соседей, которые тоже пользуются услугами такого же провайдера.

Но более правильный вариант действий заключен в использовании информации, предоставляемой на сайте самого оператора связи. Здесь, как минимум, указан спутник, с которого ведется трансляция телевизионных каналов. Далее пользователь может:

• воспользоваться интерактивными картами, которые предлагаются на сайте провайдера спутникового телевидения;
• использовать приложения, которые можно скачать на сайте оператора услуг;
• установить на свое мобильное устройство программу SatFinder, в которой есть обширный список спутников, из которого достаточно выбрать нужный.

Главное, что получит пользователь на основании таких данных и сервисов — понимание того, на какой стене дома установить дефлектор. Это самый важный шаг. Именно правильное размещение антенны позволит обеспечить прямую видимость спутника.

Важно! Высоту будущего расположения дефлектора выбирают так, чтобы на пути следования сигнала не было помех в виде веток деревьев, проводов, крупных объектов, других зданий.

Точное ориентирование тарелки

В данных, который получит пользователь от сервисов провайдера или сторонних приложений, есть показатели горизонта и азимута. Они описывают ориентировку антенны в пространстве для создания прямой линии видимости спутника. Это обеспечит эффективный прием сигнала.

Пользоваться данной информацией нужно так.

1. Азимут описывает поворот антенны относительно направления на север. То есть, используя даже магнитный компас телефона, можно без труда правильно повернуть дефлектор в горизонтальной плоскости.
2. Показатель горизонт описывает угол наклона антенны относительно вертикали. Для правильного ориентирования дефлектора понадобится отвес (груз на нитке) и транспортир.

Для того чтобы облегчить работу по настройке антенны, стоит сразу принять некоторые меры при ее установке. Так, удаленная на большое расстояние от стены штанга позволит вращать антенну без опасности ее блокировки. Если устройство устанавливается на балконе, лучше крепить его на углу, вертикальной стойке ограждения или бетонной конструкции.

Как закрепить антенну

В комплекте поставки антенны предлагается монтажный набор в виде пластин или поворотного блока. Для фиксации устройства нужно крепко зажать болты, закрутив соответствующие гайки. Делается это после тонкой настройки положения устройства. Предлагаемый производителем вариант достаточно надежен.

Однако антенна в ходе своей эксплуатации вибрирует. У нее высокая парусность, она дрожит на ветру. На нее приземляются птицы. Иногда последние устраивают там длительные посиделки. Поэтому со временем предлагаемое производителем крепление может ослабнуть и антенна сместится. Чтобы этого не произошло, рекомендуется сделать усиления.

Простой вариант выглядит так: зажимные гайки дублируются. Поверх основной после ее окончательного зажатия накручивается еще одна. Делается это очень плотно. Если есть шайба, предотвращающая раскручивание соединения, ее можно поместить между двумя гайками. Цена такого укрепления минимальна, а его надежность весьма высока.

Совет! Приваривать антенну намертво не рекомендуется. Во-первых, ее нельзя будет снять, например, во время переезда или на период длительного отсутствия хозяев. Во-вторых, делается невозможной любая перенастройка.

Поэтому вариант с дублированием зажимных гаек на обычном монтажном комплекте антенны является предпочтительным.

Подготовка кабеля

Когда монтаж тарелки закончен, потребуется подготовить F-разъем и кабель для подсоединения антенны к телевизору. F-разъем представляет собой простую втулку, которая закрепляется на кабеле накручиванием, поэтому важно, чтобы она имела резьбу.

Если в телевизоре или ресивере выход приспособлен под F-разъем, то подключить телевизор к спутниковой антенне будет несложно. В случае, когда в вашем телике обычный антенный выход, потребуется купить переходник.

Можно, конечно, купить и обычный антенный штекер, но они часто встречаются плохого качества. В случае F-ки с переходником, получается универсальный штекер, который можно подключить как к F-выходу, так и к антенному.

Перед тем, как подключить кабель к телевизору, проделайте следующее.

1. Снимите верхний слой изоляции с кабеля. Вы увидите первичный экран, состоящий из переплетенной тонкой проволоки, который нужно отогнуть.
2. Под первичным экраном можно увидеть второй – из фольги. Фольгированный экран обрезается, как показано на рисунке ниже.
3. После этого, снимите изоляцию, чтобы добраться до центральной (медной) жилы.
4. Перед тем, как подсоединить F-разъем (антенный штекер), сердцевину необходимо зачистить с помощью ножа от нанесенной на нее эмали, после чего на кабель накручивается F-ка. Теперь, его можно подключить к ресиверу, или, накрутив переходник – к антенному выходу. Второй конец кабеля подсоединяется к конвертеру, находящемуся на антенне.

Подсоединение и настройка

Для подготовки к просмотру ТВ, нужно сделать следующее:

1. Штекер необходимо присоединить к разъему телика под названием “LNB Satellite IN” (настройка проводится на примере телеприемника LG).
2. Теперь, после подключения антенны к телевизору, можно включить аппарат, перейти в настройки и выбрать автоматический поиск каналов.
3. При запросе, где искать трансляции, требуется выбрать “Спутник” и нажать “Далее”.
4. На этом шаге появляется возможность выбрать требуемый сателлит, для его последующего сканирования. Также на этой странице доступны другие настройки, относящиеся к данному спутнику. После его выбора, жмем “Дальше”.
5. При выборе дополнительных настроек, появится окно с различными параметрами, где отображаются значения, относящиеся к качеству принимаемого сигнала, а также его уровню. На изображении ниже заметно, что уровень сигнала стоит на максимальном значении. Чтобы добавить новый сателлит, есть соответствующая кнопка, расположенная в верхней части окна. После закрытия этого меню и нажатия “Далее”, необходимо задать условия для поиска.
6. Если у вас отсутствует CAM-модуль, и вы хотите найти бесплатные трансляции, то выставьте флажок напротив строки “Пропуск зашифрованных каналов”. После установки необходимых данных, кликните на “Выполнить”.
7. Далее начнется поиск трансляций. Во время поиска можно наблюдать количество каналов ТВ и радио, которые были обнаружены. Если преждевременно остановить поиск, то каналы, найденные прежде, все равно сохранятся.
8. После того, как сканирование будет закончено, можно приступить к просмотру сателлитного ТВ. Если зайти в настройки телика в раздел “Каналы”, то можно увидеть гораздо больше опций. К примеру, можно произвести сортировку каналов, отредактировать транспондер, произвести настройку сателлита и прочее.

Чтобы переключаться между разными телевизионными источниками сигнала, будь то сателлитное ТВ или кабельное, HDMI-сигнал или другой, на ПДУ нажимается кнопка INPUT и производится выбор необходимого.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

В продолжение темы: Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике: Расчет потребления электроэнергии техникой Рассчитать x 25.07.2022 Dream Bot D10 Plus: забудьте об уборке квартиры на 45 дней 01.03.2022 RemezAir RMCH-403: здоровый микроклимат доступен каждому 09.01.2022 4D HIBIRU OMNITRONIC: профессиональный лазерный уровень с хорошей комплектацией 30.11.2021 Perenio Power Link: не просто розетка 30.11.2021 Perenio Smart Security Kit на страже безопасности вашего дома Обзоры техники Калькулятор расчета электроэнергии Рассчитать
