Как подключить тарелку к телевизору без ресивера

Содержание

Для просмотра спутникового телевидения требуется декодирование цифровых данных и вывод изображения в привычном виде. И как подключить спутниковую тарелку к телевизору в этом случае — возможно несколько вариантов, и каждый будет рассмотрен ниже.

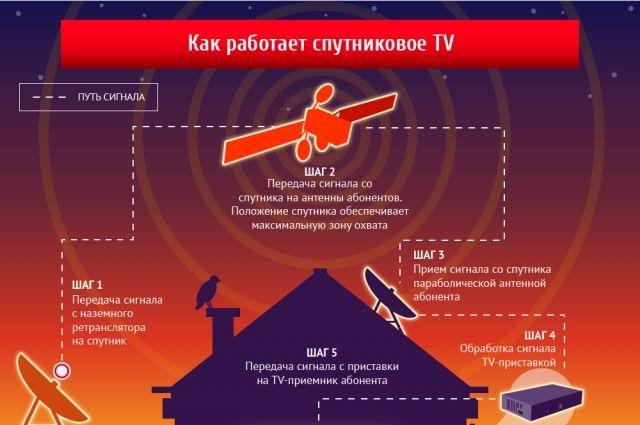

Принцип работы

Спутниковое работает, как и эфирное телевидение. Тарелка используется в качестве приемного устройства, а ретранслятором служит спутник. Следовательно, для успешной работы требуется принять качественный сигнал и вывести изображение на экран.

Телевидение вещает в аналоговом формате и цифровом стандарте. В последнем случае передается цифровой сигнал стандарта DVB-S/S2, который требуется расшифровать перед просмотром.Для этого могут использоваться только два устройства:

1. ТВ-тюнер. Встроенный в телевизоре декодер цифровой информации в изображение привычного вида.
2. Ресивер. Отдельное устройство для расшифровки сигнала в цифре и вывода изображения на экран.

Поставка телевидения

Со спутника вещается два типа программ — открытые и закодированные телеканалы. Последние являются платным контентом, для разблокировки которого используется операторская карта оплаты, вставляемая в САМ-разъем.

Из рассмотренного можно сделать вывод, чтобы подключить спутниковую тарелку, нужны два устройства — декодер и CAM-разъем.

Технически телевидение доступно даже если подключить тарелку без вышеупомянутого оборудования. Однако доступными станут только открытые каналы, а качество изображения останется на низком уровне, сопоставимым с АТВ. Поэтому для просмотра качественного телевидения нужно подключить оба устройства.

Варианты подключения к телевизору

В зависимости от модификации устройства вывода, будут рассмотрены два способа, с помощью которых можно подключить тарелку.

Без ресивера

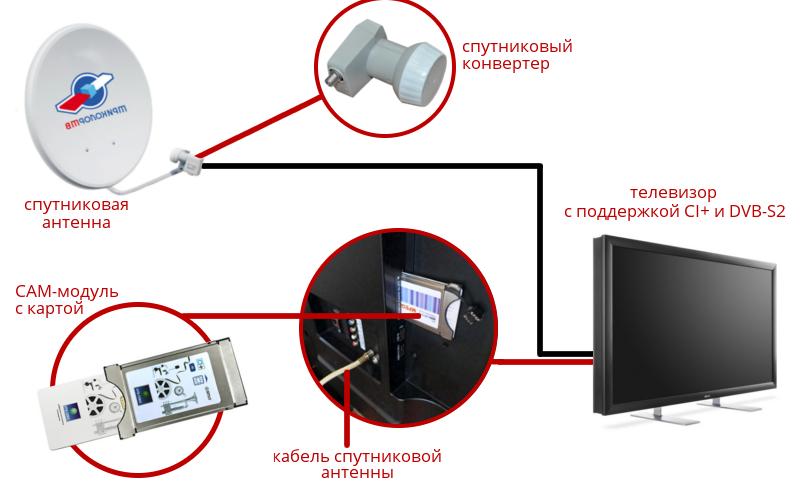

Ряд современных моделей способен обеспечить полноценным спутниковым телевидением без дополнительных устройств, благодаря чему комплект для подключения значительно сокращается и удешевляется.

Такие устройства вывода должны поддерживать две функции:

• Расшифровка цифрового стандарта DVB-S/S2. Это требуется для получения изображения высокой четкости в привычном виде.
• Наличие универсального CAM-разъема. В него вставляется CAM-модуль, поддерживающий карту оплаты конкретного оператора (у каждого провайдера разная модификация устройства).

К таким телевизорам подключить тарелку проще всего. Для этого достаточно подсоединить антенный кабель к гнезду RF-IN, над которым есть маркер DVB (это важно, т.к. у современных моделей несколько антенных гнезд, некоторые из которых не выводят сигнал на декодер и предназначены под VHF-антенну АТВ).

Важно! Требуется обратить на поколение цифрового сигнала, с которым работает декодер. Тюнеры DVB-S не способны расшифровать стандарт DVB-S2 из-за разной скорости модуляции.

У некоторых телевизоров общий вход под разные стандарты цифрового ТВ и в системных настройках потребуется выставить тип приемника (антенна, кабель, тарелка). После переключиться на физический канал, соответствующий разъему, к которому далее подключить спутниковую тарелку (обычно DVB-S2 или DVB).

Настройка телевидения

Если ресивер не используется, то процесс поиска программ усложняется и может потребоваться ручной поиск. Поэтому будет рассмотрено два способа поиска программ.

Перед сканированием нужно убедиться, что спутниковая тарелка работает исправно и подключена верно.

Для этого есть два способа:

1. Уровень сигнала. Если телевизор поддерживает вывод регистрируемого сигнала, то его значение должно быть выше 65%.
2. Переключиться на любой физический канал. Выполнить точную установку, установив следующие значения:частотный диапазон11000 — 12800 МГц, модуляция 3/4, скорость 27500, горизонтальная поляризация (H).

В результате должно быть найдено несколько программ вещания, что указывает на правильную установку тарелки и настройку в телевизоре. Осталось найти доступные программы.

Активация платного контента

Для получения доступа ко всем подключенным пакетам каналов по подписке нужно активировать операторскую карту оплаты. У каждого провайдера данный процесс уникален и его требуется выполнить, следуя инструкциям в договоре.

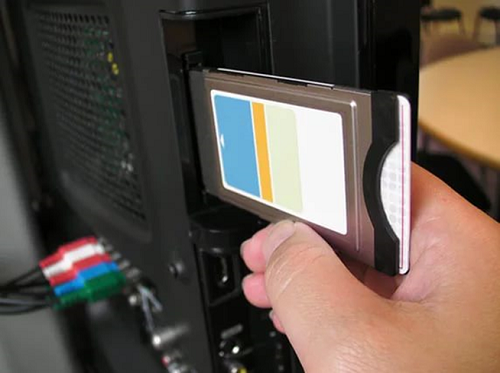

После активации карта вставляется в CAM-модуль, а последний в аналогичный разъем в корпусе телевизора. По завершению на экране появится оповещение о присутствии карты оплаты в устройстве. Она действует в качестве ключа к платным пакетам телевидения, и их просмотр возможен только когда она в разъеме.

Поиск телеканалов

Если используется новый телевизор без иных программ, можно сразу приступить к автоматическому поиску:

Для этого нужно зайти в системные настройки и выполнить следующие шаги:

• выбрать оператора и спутник из списка;
• выставить данные для спутника;
• запустить сканирования.

Спустя несколько минут новые программы будут найдены. Все характеристики по спутнику можно получить у провайдера (они разные для каждого региона).

Если спутник вещает в двух режимах, сканирование нужно выполнить дважды (для горизонтальной и вертикальной поляризации отдельно).

Ручная настройка

Если уже присутствуют настроенные программы ЭТВ, автопоиск их сотрет, что неудобно, поэтому процесс немного усложняется.

В целом, выполнить поиск можно двумя способами:

1. Подключить эфирную антенну вместе со спутниковой тарелкой и в системных настройках выбрать оба приемника излучения. Запустить автоматический поиск.В результате будут найдены каналы спутникового и эфирного телевидения. Однако последние окажутся на иных ТВК и потребуется сортировка с перемещением программ.
2. При использовании только тарелки, в системных установках указать только ее как источник. Далее переключиться на 80 ТВК (на нем уже нет эфирного ТВ) и выполнить настройки для спутника. В его характеристиках ввести данные для спутника и выполнить сканирование для каждой из частот в списке. Если его нет, значение для каждого транспондера можно получить у оператора.

Второй вариант настройки требует больше времени, однако в дальнейшем у пользователя отпадет необходимость в сортировке, т.к. программы иных форматов вещания останутся на прежних физических каналах.

С ресивером

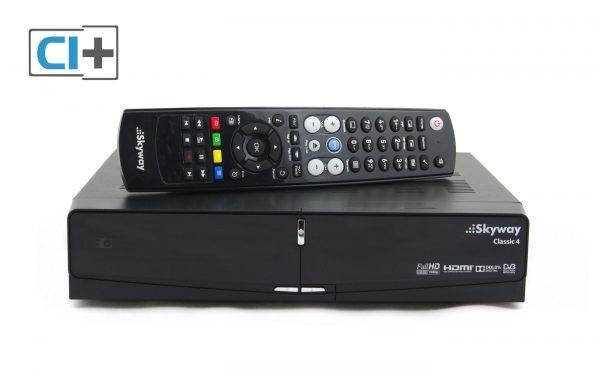

Если в телевизоре отсутствует тюнер, в качестве него используется отдельная приставка. Она берет на себя две функции, необходимые для HD-телевидения — расшифровка цифровой информации и поддержка карты оплаты.При этом любой телевизор подключить не получится и конкретная модель должна отвечать двум требованиям:

• Аудио/видео вход. Декодирование цифрового сигнала предполагает вывод изображения и звука отдельными сигналами. В качестве него может служить RCA, hdmi или VGA-разъем. Без него невозможно принять трансляцию в HD-качестве.
• Высокое разрешение матрицы. Цифровое телевидение выводит изображение высокой четкости от 720p (РВЕМ) до 4080p (4K), для просмотра которого у экрана должно быть соответствующее пиксельное разрешение. Вывод трансляции HD-каналов возможен и при низкой разрешительной способности матрицы, однако их качество будет сравнимо с показом программ АТВ.

Спутниковую тарелку можно подключить только к двум типам приставок — спутниковому и Smart-ресиверу.

Последний тип устройств отличается поддержкой стандарта DVB любого формата в одном антенном гнезде.

Подключение с настройкой приемника выполняется по той же схеме, которая описана выше для телевизора.

Ресивер требуется подключить к телевизору с помощью одного из присутствующих аудио/видео проводов.

Теперь важно проверить уровень сигнала, который точно укажет на правильное подключение:

1. Необходимо переключиться в телевизоре на физический канал, соответствующий разъему, к которому подключен ресивер.
2. После этого включить любой физический канал уже самой приставки.

Появится информационное меню для ТВК, которое указывает на уровень сигнала (в отличие от других телевизионных устройств, его поддерживают все спутниковые ресиверы).

На экране можно наблюдать две полоски мощности излучения — поступающего на тарелку (красная) и регистрируемого ресивером (желтая). Значение последней должно быть не ниже 65%.

Настройка каналов

Приставка поддерживает карту оплаты и расшифровку цифрового сигнала. В ее памяти предусмотрены собственные физические каналы, на которых размещаются спутниковые программы отдельно от телевизора. Это дает возможность выполнить автоматическое сканирование, не боясь за уже настроенные телеканалы.

Принцип сканирования аналогичен, как и при подключении без ресивера:

• карта оператора активируется у провайдера, после чего вставляется в разъем вместе с CAM-модулем;
• в системных установках из списка спутников выбирается нужный ретранслятор;
• установка характеристик для спутника (скорость, модуляция, поляризация);
• вводится частотный диапазон, в пределах которого работают все транспондеры на спутнике;
• запускается сканирование программ.

Процесс настройки намного упрощается при подключении фирменного ресивера из комплекта. Например, в большинстве случаев не требуется установка CAM-модуля, т.к. он уже монтирован в ресивер.

Также у фирменных устройств уже заложены настройки под все типы транспондеров, которые задействованы оператором для поставки телевидения.

При использовании Smart-ресивера с настроенным выходом в интернет, активацию карты оператора можно выполнить прямо в нем, не используя дополнительное устройство.

Когда в наличии телевизор и ресивер

Иногда по незнанию пользователь приобретает полный комплект, но после выясняет, что тарелку подключить к телевизору можно и без него. В этом случае часто встречается мнение, что приставка лишняя и ее подсоединять не нужно.

На деле это мнение ошибочно сразу по двум причинам:

• Вывод регистрируемого сигнала. Ресивер всегда покажет, какая мощность излучаемого сигнала поступает. Это важно перед настройкой, а также помогает быстрее найти причину неисправности, когда спутниковое ТВ пропадает.
• Отделение каналов от программ ЭТВ. У приставки есть собственная память с физическими каналами, которые можно настроить отдельно и не беспокоиться за сохранность телеканалов. С учетом закодированных, число каналов может достигать до тысячи в зависимости от спутника. Их хранение на телевизоре не всегда удобно.

Спутниковое телевидение на сегодняшний день очень распространено и пользуется популярностью среди современных пользователей. Установить соответствующее оборудование не составит труда. Для начала стоит определиться с выбором провайдера и подобрать оптимально подходящий тарифный план. Пользователи, которые хотят справиться с монтажом оборудования, часто интересуются: как подключить спутниковую тарелку к телевизору? Ниже мы рассмотрим, как правильно установить антенну для полноценного пользования спутниковым телевидением.

Содержание

Подключение спутниковой антенны к телевизору

Одно из достоинств СТ заключается в его относительно демократичной стоимости. Можно выбрать тарифный план без абонплаты, что также очень удобно. Спутниковое телевидение предоставляет качественное изображение и звуковое сопровождение. Также к преимуществам можно отнести достаточно большое число телеканалов. Поэтому каждый абонент сможет сделать выбор на свое усмотрение. Чтобы начать пользоваться телевидением через спутник, абоненту нужно будет приобрести специальное оборудование, ключевым элементом которого является спутниковая антенна «тарелка». Она представляет собой своего рода «зеркало», отражающее сигналы со спутника. Отраженный сигнал поступает на конвертер, который, в свою очередь, передает его на ресивер. Именно в такой последовательности телевизионный приемник может получать преобразованные сигналы. Перед подключением СТ стоит ознакомиться с актуальными предложениями провайдеров, которые обслуживают абонентов в вашей местности.

Как настроить спутниковое ТВ на телевизоре

Подключение ТВ-устройства к «тарелке» можно осуществлять двумя методами:

• Кабель напрямую подсоединяется к приемнику.
• Используется ресивер.

Каждый абонент понимаечтобы смотреть спутниковое телевидение, нужен ресивер. Отсюда возникает очевидный вопрос: можно ли организовать спутниковое ТВ без ресивера? Телевизоры последних поколений оснащаются специальными устройствами. Не так давно в них начали устанавливать цифровые тюнеры. Это позволяет абонентам не применять внешний ресивер и подключать к приемнику кабель прямо с антенны. Чтобы уточнить, имеется ли поддержка данной опции в вашем TV, нужно детально изучить описание, прилагаемое к устройству. В онлайн-магазинах электроники также можно уточнить данную информацию. Но учитывайте, что таким образом ТВ сможет принимать и транслировать только бесплатные телеканалы. Для просмотра большего количества телевизионных каналов придется приобрести CAM-модуль. Обычно такие модули предоставляют провайдеры вместе с выбранным абонентом пакетом.

Читайте так же:  Ресивер Триколор GS-B527 — обзор приставки и характеристики

В чем преимущества использования САМ-модуля:

• Отсутствует необходимость покупать отдельный ресивер.
• Чтобы переключать телеканалы, понадобится только пульт дистанционного управления.

Перед приобретением пакета спутникового телевидения с модулем, необходимо уточнить, поддерживает ли модель вашего телевизора конкретный CAM-модуль.

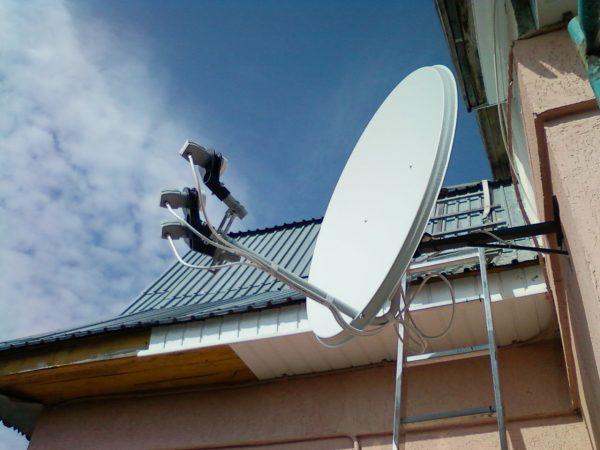

Устанавливаем антенну

Перед тем как подключить спутниковую тарелку к телевизору без ресивера, нужно полностью собрать весь набор купленного спутникового оборудования и правильно установить тарелку. Место для антенны необходимо тщательно продумать, чтобы она была правильно направлена на спутник. Часто пользователи допускают серьезные ошибки при установке антенны, что приводит к тому, что телевизор вообще не ловит сигнал. Также стоит учитывать, что место установки антенны должно быть доступным. Это необходимо из-за того, что к тарелке необходим доступ для выполнения настроек. Необходимо принимать во внимание тот факт, что густая растительность, сооружения и разнообразные конструкции на пути приема сигнала могут отрицательно повлиять на качество трансляции.

После установки антенны в правильном месте нужно выполнить подготовку F-разъема и кабеля для подключения тарелки к ТВ-оборудованию. Если в вашем ТВ или ресивере предполагается наличие выхода для F-разъема, то процесс подключения ТВ к тарелке будет простым и доступным. Если в телевизоре обычный выход под антенну, то нужно будет дополнительно приобрести переходник.

Что необходимо выполнить перед тем, как подсоединять кабель к ТВ:

• Снимаем верхний слой изоляции с провода. Будет виден первичный экран, который состоит из переплетений тонкой проволоки, его необходимо слегка отогнуть.
• Под первичным экраном вы обнаружите второй фольгированный слой, который необходимо аккуратно обрезать.
• Теперь нужно снять изоляцию, чтобы увидеть медную жилу.

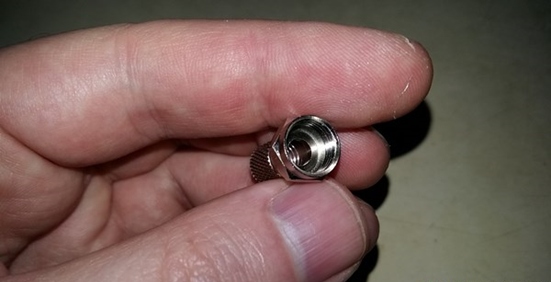

• Прежде чем подсоединить F-разъем, жила зачищается посредством ножа от нанесенной на нее эмали.
• После этого на провод накручивают «F-ку».

Теперь его можно подсоединять к ресиверу, или с использованием переходника – к антенному выходу. Второй конец провода присоединяется к конвертеру, расположенному непосредственно на антенне.

Как подключиться и настраивать

Подключаться к телевизору достаточно просто. Нужно выполнить несколько действий:

• Штекер нужно соединить с гнездом на ТВ, который обозначается как LNB Satellite IN (например, как на телевизорах LG).
• Когда антенна уже подключена к ТВ, можно смело включать технику и заходить в меню настроек.
• Далее нужно выбрать автопоиск телеканалов.
• Когда устройство запросит место поиска трансляции, пользователь выбирает «Спутник» и кликает на пункт «Далее».
• Теперь следует выбрать необходимый спутник и снова подтвердить действия нажатием «Далее».
• Если нажать на дополнительные настройки, перед вами откроется окно с разными параметрами. Здесь будут отображены показатели, которые относятся к качеству и уровню сигнала.
• Если вы не подключали CAM-модуль, но хотите подобрать бесплатные каналы, нужно установить флажок около графы «Пропуск зашифрованных каналов». После этого нажимаем «Выполнить».
• Теперь должен запуститься автоматический поиск трансляций. В процессе выполнения поиска вы сможете отслеживать число телеканалов, которые нашла система. Если поиск будет остановлен пользователем преждевременно, ранее обнаруженные телеканалы все равно будут сохранены.

Читайте так же:  Высокоскоростной интернет в Калужской области

По завершении сканирования вы сможете пользоваться спутниковым телевидением.

Можно ли подключить тарелку к цифровому ресиверу

Ресивер является универсальным и незаменимым прибором, устанавливаемым между ТВ-оборудованием и спутниковой тарелкой. Данное устройство выполняет очень важную роль и используется в качестве декодера. Ресивер рассчитан на прием сигналов в одном формате и преобразование их в другой формат с последующей передачей их на телевизор. Цифровая приставка может работать с любыми современными телевизорами: Самсунг, Sony и другие. Как правильно подсоединить тарелку к прибору?

В приемниках последних поколений кабель к ТВ подключается к ресиверу посредством таких разъемов:

• HDMI. Соединение через данный разъем гарантирует качественное изображение в высоком разрешении.
• SCART. Это разъем европейского стандарта, обеспечивающий хорошее качество картинки.
• Компонентный. Считается наиболее качественным подключением. Его можно применять для трансляции HDTV.
• RF – стандартный антенный штекер. Качество трансляции минимальное.

Подключение спутникового оборудования – задача совсем несложная. Главное – сделать правильный выбор места установки и направленности тарелки. Обязательно при подключении учитывается вход спутниковой антенны.

Настройка ТВ Самсунг для спутникового телевидения на примере НТВ Плюс

Техника Samsung популярна и востребована среди миллионов пользователей. Поэтому каждому читателю будет полезно узнать,

каким образом настраиваются телевизоры данного бренда на прием спутникового сигнала:

• Первое, что необходимо выполнить, — сброс настроек. Открываем меню и находим пункт «Поддержка», далее выбираем «Самодиагностика», а затем «Сброс». Чтобы подтвердить свои действия, нужно нажать «Ок».
• После того как оборудование перезагрузится, нужно снова попасть в главное меню. Находим пункт «Канал», а затем через подпункт «Антенна» выбираем «Спутник».
• Теперь нужно открыть «Система» и прописать пароль (обычно универсальный код доступа на всех современных моделях ТВ – четыре нуля).
• Снимаем отметки со всех спутников.
• Теперь нам нужно выбрать EutelsatW4 36E и затем нажать «Настройки вручную».
• Нажмите «Поиск сети» и подтвердите свои действия.
• По завершении поиска сохраните найденное.
• При необходимости прямо сейчас вы можете выполнить сортировку каналов.
• Затем в меню выбираем раздел с настройками, затем выбираем «Вручную» и начинаем проверку спутника.
• Когда перед вами отобразится наименование сети (должно быть НТВ Плюс), нажимаем «Поиск» и подтверждаем действия, нажимая на «Ок».

Читайте так же:  Ресивер Триколор GS 8306: описание и технические характеристики

Схема подключения спутникового ТВ на телевизорах Самсунг предельно проста. Поэтому чаще всего пользователи предпочитают заниматься настройками самостоятельно без помощи мастеров. Подключиться к спутниковому телевидению МТС или Триколор можно аналогичным образом.

Какие проблемы могут возникнуть

В некоторых случаях самостоятельное подключение спутниковых антенн заканчивается вызовом мастера, потому что у пользователей возникают серьезные проблемы с установкой и настройкой тарелки и сопутствующего оборудования. Если абонент никогда не сталкивался с подобными задачами, следует знать, какие ошибки могут возникнуть. В дальнейшем эти знания помогут вам избежать неполадок.

Итак, какие проблемы чаще всего возникают при установке и настройке антенн:

• Абонент использовал проходные розетки. Делать этого ни в коем случае нельзя для настройки спутникового телевидения. Иначе может пропасть сигнал.
• Эксперты не рекомендуют для спутникового ТВ использовать сплиттеры.
• Много соединений. Чем больше соединений, тем хуже будет качество. Проследите, чтобы не было соединений в участках с повышенной влажностью.
• Не используйте дешевую кабельно-проводниковую продукцию. Китайские провода сомнительного производства не прослужат долго и не обеспечат надежного соединения оборудования. Выберите качественный коаксиальный кабель в магазине сетевого оборудования.
• Пользователь подобрал антенну не того диаметра. Если диаметр тарелки будет выбран неправильно, это приведет к тому, что качество изображения и звукового сопровождения станет совсем низким. В особенности это будет ощутимо в плохую погоду. Проблема устраняется путем приобретения другого оборудования.
• Ошибка – нет сигнала. С данной проблемой периодически сталкивается каждый пользователь спутникового телевидения. Обычно суть проблемы заключается в том, что ресивер не подключен к телевизору.
• Не получается смотреть зашифрованные телеканалы. Решается проблема путем приобретения специальной смарт карточки, которая является доступом к таким каналам.

Самостоятельно установить спутниковое оборудование несложно. Главное – учитывать нюансы и действовать поэтапно.

Похожие статьи

Тарелка тв и интернет для дачи Настольная антенна для цифрового телевидения Конвертер для спутниковой антенны мтс К модуль для цифрового телевидения мтс

Ключевым преимуществом спутникового телевидения является возможность его подключения и просмотра там, где прочие виды телевидения недоступны. Среди других плюсов можно назвать качественное изображение и звук, большое количество телевизионных каналов на любой вкус. Причем многие из них можно смотреть абсолютно бесплатно.

Сегодня буквально в каждом городе найдется компания, которая предложит комплект услуг по установке и настройке спутникового телевидения. Однако при наличии некоторых знаний и сноровки это можно сделать самостоятельно. Основные моменты подключения спутникового телевидения будут рассмотрены в статье ниже.

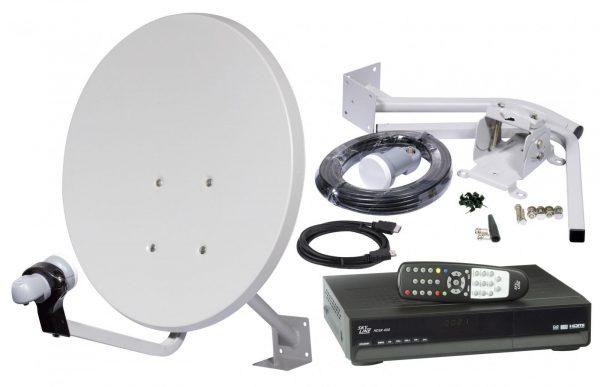

Что входит в комплект спутникового ТВ

Буквально на каждом тематическом форуме будет озвучена мысль о том, что комплект для приема спутникового ТВ можно собрать самостоятельно из отдельных компонентов. Но решение этой задачи не для среднестатистического пользователя. У него элементарно не хватит для этого знаний. Сегодня есть более простой выход. Достаточно нанести визит в ближайший салон провайдера спутникового телевидения. В офисе провайдера можно заключить договор на обслуживание, купить готовый комплект для приема спутникового телевидения и подобрать для себя оптимальный по цене и содержанию пакет каналов.

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

1. Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
2. Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
3. Монтажный комплект для фиксации антенны.
4. Штангу для крепления конвертера на дефлекторе.
5. Базовый набор кабелей.
6. Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.

Как подключить телевизор к спутниковой тарелке

Для подключения телевизора к спутниковой антенне существует 2 способа:

• кабель подключается напрямую к телеприемнику;
• подключение происходит через ресивер.

Прямое подключение к телеприемнику

Как известно, для просмотра спутникового ТВ требуется ресивер. Но в современных телевизорах начали устанавливать цифровые тюнеры DVB-S2, которые дают возможность не использовать внешний ресивер, подключать к телику кабель напрямую с “тарелки”, и ловить ТВ с сателлита.

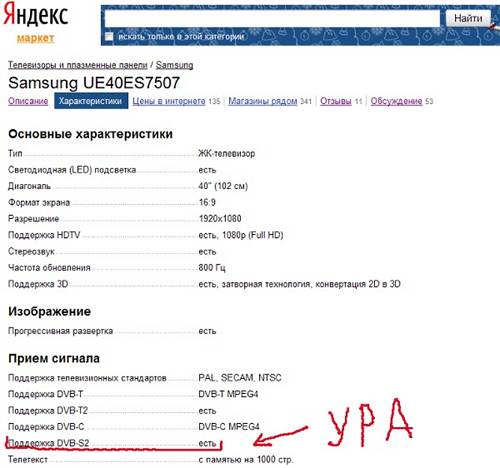

Чтобы узнать, поддерживает ли телевизор данную функцию, можно посмотреть на описание к аппарату, которое можно найти на разных сайтах, продающих бытовою электронику.

Но, к сожалению, телевизор будет ловить только бесплатные (не кодированные) иностранные каналы. Для того, чтобы смотреть отечественное ТВ через спутник, потребуется купить смарт-карту доступа, которая подключается к телевизору через PCMCIA интерфейс.

Карта приобретается вместе с пакетом подходящего сателлитного ТВ, который можно выбрать среди множества операторов, предлагающих данную услугу. Удобство от использования такого подключения очевидно:

• нет необходимости приобретать отдельно ресивер;
• для переключения каналов потребуется всего лишь один пульт.

Как выбрать место для установки антенны

Чтобы антенна показывала хороший прием, ее необходимо правильно разместить и направить. Самый простой способ решения этой задачи — шпионаж. То есть, можно подсмотреть, где установлены антенны у соседей, которые тоже пользуются услугами такого же провайдера.

Но более правильный вариант действий заключен в использовании информации, предоставляемой на сайте самого оператора связи. Здесь, как минимум, указан спутник, с которого ведется трансляция телевизионных каналов. Далее пользователь может:

• воспользоваться интерактивными картами, которые предлагаются на сайте провайдера спутникового телевидения;
• использовать приложения, которые можно скачать на сайте оператора услуг;
• установить на свое мобильное устройство программу SatFinder, в которой есть обширный список спутников, из которого достаточно выбрать нужный.

Главное, что получит пользователь на основании таких данных и сервисов — понимание того, на какой стене дома установить дефлектор. Это самый важный шаг. Именно правильное размещение антенны позволит обеспечить прямую видимость спутника.

Важно! Высоту будущего расположения дефлектора выбирают так, чтобы на пути следования сигнала не было помех в виде веток деревьев, проводов, крупных объектов, других зданий.

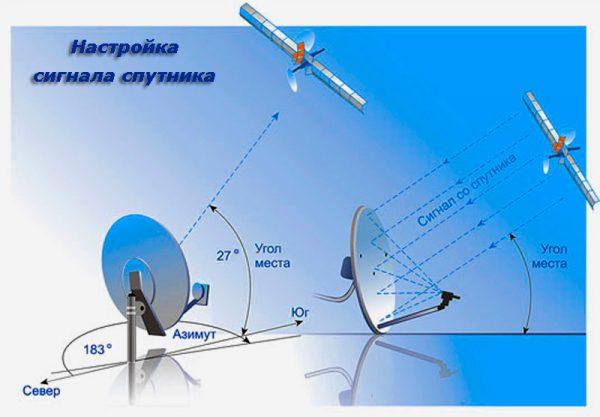

Точное ориентирование тарелки

В данных, который получит пользователь от сервисов провайдера или сторонних приложений, есть показатели горизонта и азимута. Они описывают ориентировку антенны в пространстве для создания прямой линии видимости спутника. Это обеспечит эффективный прием сигнала.

Пользоваться данной информацией нужно так.

1. Азимут описывает поворот антенны относительно направления на север. То есть, используя даже магнитный компас телефона, можно без труда правильно повернуть дефлектор в горизонтальной плоскости.
2. Показатель горизонт описывает угол наклона антенны относительно вертикали. Для правильного ориентирования дефлектора понадобится отвес (груз на нитке) и транспортир.

Для того чтобы облегчить работу по настройке антенны, стоит сразу принять некоторые меры при ее установке. Так, удаленная на большое расстояние от стены штанга позволит вращать антенну без опасности ее блокировки. Если устройство устанавливается на балконе, лучше крепить его на углу, вертикальной стойке ограждения или бетонной конструкции.

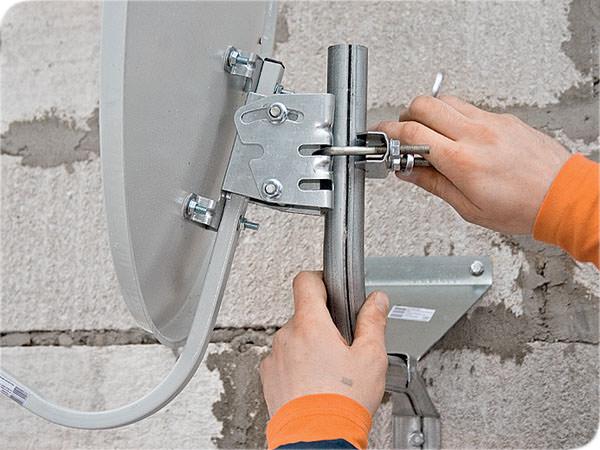

Как закрепить антенну

В комплекте поставки антенны предлагается монтажный набор в виде пластин или поворотного блока. Для фиксации устройства нужно крепко зажать болты, закрутив соответствующие гайки. Делается это после тонкой настройки положения устройства. Предлагаемый производителем вариант достаточно надежен.

Однако антенна в ходе своей эксплуатации вибрирует. У нее высокая парусность, она дрожит на ветру. На нее приземляются птицы. Иногда последние устраивают там длительные посиделки. Поэтому со временем предлагаемое производителем крепление может ослабнуть и антенна сместится. Чтобы этого не произошло, рекомендуется сделать усиления.

Простой вариант выглядит так: зажимные гайки дублируются. Поверх основной после ее окончательного зажатия накручивается еще одна. Делается это очень плотно. Если есть шайба, предотвращающая раскручивание соединения, ее можно поместить между двумя гайками. Цена такого укрепления минимальна, а его надежность весьма высока.

Совет! Приваривать антенну намертво не рекомендуется. Во-первых, ее нельзя будет снять, например, во время переезда или на период длительного отсутствия хозяев. Во-вторых, делается невозможной любая перенастройка.

Поэтому вариант с дублированием зажимных гаек на обычном монтажном комплекте антенны является предпочтительным.

Подготовка кабеля

Когда монтаж тарелки закончен, потребуется подготовить F-разъем и кабель для подсоединения антенны к телевизору. F-разъем представляет собой простую втулку, которая закрепляется на кабеле накручиванием, поэтому важно, чтобы она имела резьбу.

Если в телевизоре или ресивере выход приспособлен под F-разъем, то подключить телевизор к спутниковой антенне будет несложно. В случае, когда в вашем телике обычный антенный выход, потребуется купить переходник.

Можно, конечно, купить и обычный антенный штекер, но они часто встречаются плохого качества. В случае F-ки с переходником, получается универсальный штекер, который можно подключить как к F-выходу, так и к антенному.

Перед тем, как подключить кабель к телевизору, проделайте следующее.

1. Снимите верхний слой изоляции с кабеля. Вы увидите первичный экран, состоящий из переплетенной тонкой проволоки, который нужно отогнуть.
2. Под первичным экраном можно увидеть второй – из фольги. Фольгированный экран обрезается, как показано на рисунке ниже.
3. После этого, снимите изоляцию, чтобы добраться до центральной (медной) жилы.
4. Перед тем, как подсоединить F-разъем (антенный штекер), сердцевину необходимо зачистить с помощью ножа от нанесенной на нее эмали, после чего на кабель накручивается F-ка. Теперь, его можно подключить к ресиверу, или, накрутив переходник – к антенному выходу. Второй конец кабеля подсоединяется к конвертеру, находящемуся на антенне.

Подсоединение и настройка

Для подготовки к просмотру ТВ, нужно сделать следующее:

1. Штекер необходимо присоединить к разъему телика под названием “LNB Satellite IN” (настройка проводится на примере телеприемника LG).
2. Теперь, после подключения антенны к телевизору, можно включить аппарат, перейти в настройки и выбрать автоматический поиск каналов.
3. При запросе, где искать трансляции, требуется выбрать “Спутник” и нажать “Далее”.
4. На этом шаге появляется возможность выбрать требуемый сателлит, для его последующего сканирования. Также на этой странице доступны другие настройки, относящиеся к данному спутнику. После его выбора, жмем “Дальше”.
5. При выборе дополнительных настроек, появится окно с различными параметрами, где отображаются значения, относящиеся к качеству принимаемого сигнала, а также его уровню. На изображении ниже заметно, что уровень сигнала стоит на максимальном значении. Чтобы добавить новый сателлит, есть соответствующая кнопка, расположенная в верхней части окна. После закрытия этого меню и нажатия “Далее”, необходимо задать условия для поиска.
6. Если у вас отсутствует CAM-модуль, и вы хотите найти бесплатные трансляции, то выставьте флажок напротив строки “Пропуск зашифрованных каналов”. После установки необходимых данных, кликните на “Выполнить”.
7. Далее начнется поиск трансляций. Во время поиска можно наблюдать количество каналов ТВ и радио, которые были обнаружены. Если преждевременно остановить поиск, то каналы, найденные прежде, все равно сохранятся.
8. После того, как сканирование будет закончено, можно приступить к просмотру сателлитного ТВ. Если зайти в настройки телика в раздел “Каналы”, то можно увидеть гораздо больше опций. К примеру, можно произвести сортировку каналов, отредактировать транспондер, произвести настройку сателлита и прочее.

Чтобы переключаться между разными телевизионными источниками сигнала, будь то сателлитное ТВ или кабельное, HDMI-сигнал или другой, на ПДУ нажимается кнопка INPUT и производится выбор необходимого.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

1. Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
2. SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
3. Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
4. RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
5. Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

В продолжение темы: Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике: Расчет потребления электроэнергии техникой Рассчитать x 25.07.2022 Dream Bot D10 Plus: забудьте об уборке квартиры на 45 дней 01.03.2022 RemezAir RMCH-403: здоровый микроклимат доступен каждому 09.01.2022 4D HIBIRU OMNITRONIC: профессиональный лазерный уровень с хорошей комплектацией 30.11.2021 Perenio Power Link: не просто розетка 30.11.2021 Perenio Smart Security Kit на страже безопасности вашего дома Обзоры техники Калькулятор расчета электроэнергии Рассчитать
