Какую тарелку лучше купить для телевизора: ТОП-7 лучших вариантов для просмотра спутникового ТВ

Выбор спутникового телевидения – это возможность иметь огромное количество каналов в разрешении HD и SD. В отличие от кабельного телевидения, спутниковое ТВ доступно везде. Нужна лишь спутниковая антенна  и декодер. Монтаж и настройка оборудования имеют доступную цену. А если вы хорошо  разбираетесь  в  электронике, то они вообще не затронут ваш бюджет – делайте все самостоятельно. Если вы решились приобрести готовый пакет спутникового ТВ с оборудованием у российских операторов, то знайте – время от времени они предлагают очень привлекательные акции и рассрочку.

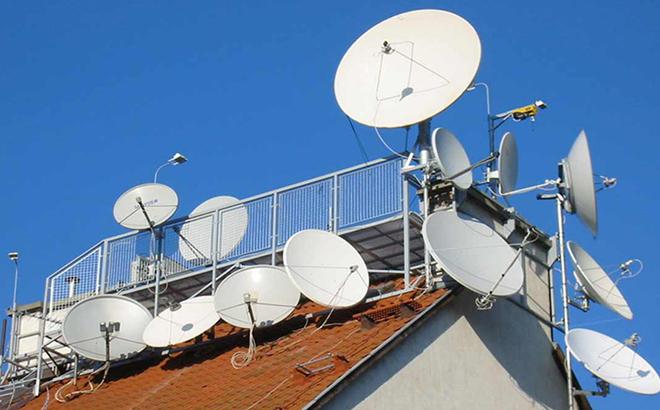

Спутниковые антенны

Так или иначе, вам необходима информация о том, какие особенности имеют разные спутниковые тарелки, чтобы подобрать свой вариант.

Общие характеристики

Спутниковая антенна для телевизора – это первое звено во всей домашней спутниковой установке. Выбор её модели заслуживает вашего внимания. Правильно подобранная конструкция прослужет свыше десяти лет. Исключением могут стать редкостные атмосферные условия, такие как торнадо и шторм.

При кажущейся внешней схожести, спутниковые антенны имеют массу конструктивных отличий. Не все устройства для приёма связи со спутника имеют круглую форму и направлены прямо к небу. Существуют сложные решетчатые и многовибраторные антенны, которые имеют разную диаграмму направленности. Для которых допускается высокий уровень шума, т.к. они выполняют не менее важные функции, чем приём телевизионных программ.

Как работает спутниковая антенна

Телевизионная антенна спутниковой связи используется для приёма телесигнала с космического спутника. Параметры самой тарелки и её конвертера в большой степени определяют то качество изображения и звука, которое выдаст вам спутниковый декодер на экране вашего телевизора. Рассмотрим принцип их действия.

Работа спутниковой антенны

Уровень сигнала, полученного со спутника на земле очень мал в сравнении с его исходным уровнем: затухание порядка 200 дБ. Это и понятно: расстояние, которое отделяет землю от спутника, составляет около 36000 км. Получить сигнал такой силы, чтобы смотреть программы, можно, только если максимально его сконцентрировать. Именно эту функцию выполняет спутниковый волновой приёмник, который является изогнутой поверхностью, называемой в просторечие тарелкой.

Волны, посылаемые спутником на землю, отражаются внутренней поверхностью антенны, подчиняясь законам оптики, и сосредоточиваются в точке, называемой фокусом. В этой точке расположена приёмная головка преобразователя, устройства для конвертации высокочастотных колебаний в кабельный сигнал.

Какие бывают спутниковые антенны

Со времён открытия спутниковой связи было создано немало разновидностей волновых приёмников для приёма и передачи сигнала. Каждый из видов нашёл своё наземное применение в зависимости от назначения системы спутниковой связи:

• мобильная связь;
• спутниковая телефония и радиовещание;
• навигация через орбитальную связь;
• интернет;
• метеорология;
• связь с космическими аппаратами;
• телевидение.

Вас может заинтересовать:  Комплект для спутникового телевидения

Обычным телезрителям в большей мере знакомы устройства зеркального типа (офсетные).  Наиболее известное семейство спутниковых антенн, которое представлено в магазинах. Они разнятся формой отражателя, различны по диаметрам, имеют разный коэффициент использования поверхности и принимают в разных диапазонах.

Офсетная

Офсетная спутниковая антенна

У этой антенны для спутникового ТВ отражающая чаша имеет форму эллипсоида. Радиоволны от спутников, которые отбиваются от рабочего зеркала, концентрируются не в геометрическом центре фигуры, а в её нижнем фокусе. Тарелка с нижним фокусом не нуждается в большом угле подъёма. Такая конструкция зеркала в офсетных спутниковых антеннах позволила добиться более устойчивого приёма, т.к. преобразователь сигнала не отбрасывает тень на поверхность чаши и не вызывает шумов.

Прямофокусная

прямофокусная спутниковая антенна

Этот тип волнового приёмника имеет рабочую зеркальную поверхность в форме сплюснутого параболоида. Такая симметричная геометрия рефлектора позволяет достичь хорошего улавливания радиоволн, поступающих на его поверхность, и максимального перенаправления их на преобразователь. Он крепится на консолях-держателях непосредственно над центральной точкой тарелки.

Тороидальная

Тороидальная спутниковая антенна

Тороидальная тарелка – разновидность многолучевых антенн – это прогрессивное решение, пришедшее на смену зеркалам на поворотных механизмах. Образно выражаясь, – это не просто «тарелка», а целый сервиз, состоящий из большого блюда, блюдца и нескольких чашек-конвертеров. У этой модели два рефлектора (отражателя) и это огромное преимущество для приёма ТВ с разных спутников. До того, как радиоволны попадут на приёмную поверхность преобразующей головки, они дважды подвергнутся отражению: первично попадая на большое зеркало, а от него преломляясь на малое, где фокусируются на нужном преобразователе.

Производители тороидальных антенн гарантируют их комплектацию конвертерами в количестве до шестнадцати штук. Это открывает очень большие возможности для зрителя: перенаведение такого устройства на работу с сигналом от разных спутников теперь можно осуществить, не вставая из своего кресла перед телевизором.

ФАР

Фазированная антенна

Фазированные антенные решётки – в действительности малоприменимый класс спутникового оборудования. Были популярны в 90-х годах прошлого столетия, чему обязаны фирме Nokia.  Имея перечень ограничений, узкополосность, трудоёмкость производства, а отсюда –высокую стоимость, ФАР не используются активно потребителями телеоборудования.

На базе использования управляемых ФАР проводятся разработки подвижных и портативных приёмников спутниковой связи.

Антенны бегущей волны

Антенна направленного типа

Это приёмное устройство направленного типа. Сигнал в нём распространяется в виде бегущей волны вдоль геометрической оси конструкции. По своему строению – это собирательная линия, на которой закреплены несколько равноудалённых друг от друга вибраторов. Такая антенна является широкополосной (VHF и UHF волны) и не требует настройки. Распространена у метеорологов и в любительской радиосвязи.

Слабонаправленные антенны

Слабонаправленная волновая антенна

Слабонаправленные волновые приёмники нашли своё применение в тех местах спутникового приёма, где отсутствует возможность постоянно перенаправлять положение приёмного устройства. Антенна дает многошума из за широкой диаграммы направленности. Но для захвата ретранслируемых волн с низкоорбитальных спутников это не критично.

Вас может заинтересовать:  Триколор ТВ проверка подписки

Как выбрать спутниковую антенну

Большинство антенн спутникового телевидения выглядит очень похоже. Особой популярностью  пользуются современные тарелки офсетного типа (конвертер находится не в центре купола, а внизу). Отражатели имеют диаметр от 45 до 120 см. Их важным элементом является преобразователь – устройство в передней части тарелки, которое собирает и усиливает отражённый сигнал, доставляя его к спутниковому ресиверу.

Выбирая спутниковую антенну, необходимо в первую очередь учитывать место её установки. Она должна «смотреть» в южную сторону неба, не сталкиваясь с препятствиями. Ими могут быть стена, дымоход, холм, и даже дерево. В связи с этим лучшим местом для антенны будет  крыша.  Чем сложнее местность, тем больший диаметр антенны необходимо выбирать. Небольшие рефлекторы лучше всего подходят для установки на высоких строениях, так как крупные тарелки на большой высоте более подвержены ветровым нагрузкам.

Что нужно знать перед покупкой

Перед покупкой поинтересуйтесь, что входит в комплект оборудования спутникового волнового приёмника:

• материалом тарелки (пластик, сталь, алюминий);
• жёсткостью этого материала (его толщиной);
• качеством отражающего покрытия;
• количеством и способом фиксации конвертеров;
• качеством и прочностью рамы;
• коррозионной стойкостью рамы, хомутов и оборудования.

Материал изготовления

То, из чего состоит спутниковая антенна, а именно конструктивный материал, по сути, не имеет никакого влияния на качество принимаемого сигнала. Главное чтобы он выполнял свою отражающую функцию. Но есть другой важный критерий: спутниковые антенны всегда  устанавливаются на открытом воздухе, а значит должны быть стойкими к воздействию различных внешних факторов.

Покрытие тарелки призвано эффективно защищать её от коррозии и в этом плане хорошо зарекомендовали себя антенны из алюминия, они составляют большинство выпускаемых моделей. Но есть у них один незначительный и вполне устраняемый недостаток – определённая мягкость. Порыв сильного ветра способен сорвать чашу антенны с креплений: саморезы, которые идут в комплекте крепежа, могут быть вырваны сквозь мягкий металл и ваша спутниковая тарелка вполне может стать «летающей». Со стороны это может выглядеть комично (летит НЛО), но на деле – опасно, ведь устройство устанавливается на высоте и неизвестно где случится приземление.

Несмотря на это, мы рекомендуем алюминиевые тарелки, но с жёстким креплением. Вы сможете упрочнить крепление самостоятельно, используя в нём более сильные винты и крупные шайбы. Спутниковая тарелка из алюминия даже по истечении нескольких лет будет выглядеть как новая, но обойдётся вам дороже.

Более экономичный вариант – антенна из стали. Сомневаться в её прочности не приходится, срок её эксплуатации – более 10 лет. Если вам покажется этого мало, то не забывайте о том, что  прогресс неудержим, и за это время технологии однозначно шагнут вперёд, как это происходит со сжатием информации. Но, покупая стальную тарелку, поинтересуйтесь её защитным покрытием, если оно некачественное – она может заржаветь.

Пластиковая спутниковая антенна

Пластиковые тарелки с металлическим напылением – инновация на рынке спутникового ТВ-оборудования. Вездесущий пластик проник и сюда. Хорошо это или плохо – покажет время. По некоторым наблюдениям – цена этих антенн достаточно высока,  а производительность хуже, чем у алюминиевых тарелок, о долговечности говорить не  приходится. Так что ничего интересного, кроме лёгкого монтажа.

В районах, где дуют частые и сильные ветры, где установка проводится на большой высоте, рекомендована антенна из перфорированного металла. Эффект «сита» помогает снизить парусность антенны.

Почему размер имеет значение

Залог беспроблемного приёма ТВ со спутника – покупка оборудования высокого качества, его правильный монтаж и подбор оптимального размера самой тарелки. Именно с этим, последним пунктом, часто возникают хлопоты. Некоторые телезрители так заботятся об эстетике,  что сразу  «отметают» решение о большой антенне, а ведь часто именно диаметр антенны  является  определяющим критерием в зонах с проблемным приёмом сигнала. Чем больше антенна, тем лучше она захватывает сигнал, например, в случае непогоды. Тарелка с диаметром 60 см хоть и выглядит компактно, но не гарантирует отсутствия перебоев с сигналом. Оптимальное решение  для  стабильного приёма каналов со спутника, если вы располагаете местом – это установить  спутниковую антенну с диаметром 80-90 см.

Вас может заинтересовать:  ТВ спутниковое

Сравнительные характеристики антенн с большим и малым диаметром
Малый диаметр	Большой диаметр
имеет небольшой вес, легче крепится, например, к балконным перилам	её монтаж осложняется значительным весом
не нужны усиленные держатели	занимает больше места
не скрадывает освещённость	установленная на балконе, может закрывать естественное освещение
ей сложнее поймать сигнал, но она вряд ли поймает помехи от смежных спутников	легче ловит спутниковый сигнал, но может захватывать помехи от соседних спутников
более восприимчива к погодным условиям (облака, снег с дождём)	менее восприимчива к погодным условиям

Вот некоторые рекомендации по размерам антенн:

• стационарная антенна для приёма каналов с одного спутника – диаметр от 55 см до 80 см;
• антенна с одним или большим количеством конвертеров для приёма сигнала с нескольких спутников – диаметр от 80 см до 105 см или больше. Все зависит от того, сколько конвертеров вы планируете установить (один конвертер – один спутник). Если больше, чем два, лучше купить антенну диаметром 90 см;
• тарелка поворотная – диаметр в диапазоне от 80 см до 140 см. Поворотный механизм не является востребованным вариантом.

Достоинства и недостатки

Если сравнивать между собой два самых востребованных типа телевизионных спутниковых приёмников – с прямым фокусом и со смещённым, то картина будет следующей.

Параболоидные зеркала с прямым фокусом выпускаются с большей окружностью, чтобы уменьшить помехи от преобразователя. Эти антенны будут полезны тем, кому необходим  сильный сигнал, к тому же они отличаются широкополосностью. Но их главный минус кроется в сложности монтажа, который затрудняется громоздкостью тарелки, и требованиями к её размещению. В прямофокусной тарелке неминуемо будут оседать и накапливаться осадки, т.к. она «смотрит» на линию небосклона под тупым углом. Они перекрывают отражающую поверхность, блокируя сигнал, и вызывают её коррозию, пагубно сказывающуюся на рабочей поверхности. Снежной зимой вам придётся часто очищать чашу антенны.

У офсетных тарелок целый ряд плюсов:

• они компактнее, но на качестве сигнала это отражается незначительно;
• их проще устанавливать;
• положение их фиксации препятствует скоплению осадков;
• имеют возможность подключения добавочного конвертера.

Небольшое неудобство составляет периодическая очистка конвертера офсетной тарелки от замёрзших осадков, т.к. его приёмная поверхность обращена к небу. Это может затруднять работу устройства зимой.

Похожие статьи

Спутниковый конвертер Спутниковый тв ресивер Комплект для спутникового телевидения Прибор для настройки антенн

Какую спутниковую антенну лучше купить для телевизора? В настоящее время выбор антенн достаточно большой, и неопытному человеку сложно сориентироваться во всем многообразии моделей.

Какое телевидение мы смотрим

Какие бывают спутниковые антенны-тарелки? Их разделяют на несколько разных типов в зависимости от типа сигнала. Прежде сем выбрать спутниковую тарелку, давайте разберемся, какое телевидение мы смотрим.

Эфирное аналоговое телевидение

Сигнал кодируется и передается в каком-то одном конкретном диапазоне волн – дециметровом (ДМВ) или метровом (MB). Эфирные антенны чаще всего устанавливаются на дачах. Они не всегда работают качественно, но и стоят недорого. Если у Вас обычная «советская» дача, которой Вы пользуетесь только в сезон, то основную часть времени Вы проводите на участке. Телевизор смотрите либо только вечером, либо в непогоду. Устанавливать дорогое оборудование для нескольких часов просмотра не имеет смысла.

Цифровое телевидение

Если где-то недалеко от Вашего дома есть вышка, передающая сигнал в цифровом формате, то вы сможете принимать до 20 каналов в хорошем качестве. Для этого понадобится обычная эфирная ДМВ-антенна и телевизионная приставка с поддержкой стандарта «DVB-T2». Если у Вас современная модель телевизора, поддерживающая этот стандарт, тогда и приставка не понадобится, достаточно будет правильно установить и настроить антенну.

Какой конкретно тип антенны и какую модель выбрать – это зависит от целого ряда факторов и условий. При выборе нужно принимать во внимание следующие критерии:

• расположение дома – на равнине, на холме, в низине;
• наличие рядом высоких деревьев, зданий конструкций или объектов;
• расстояние до ближайшей вышки.

Основное значение придается расстоянию и возможной высоте установки антенны. Иногда каждый метр имеет значение.

Спутниковое телевидение

Трансляция сигнала идет от спутника. Качество чаще всего очень хорошее, количество каналов измеряется сотнями. Но такие антенны, называемые в простонародье «тарелками», стоят дорого. Для уверенного приема сигнала в сельской местности нужна тарелка большого размера, не менее 90 см в диаметре. Это тоже влияет на цену. Кроме этого, спутниковое телевидение (CT) является платной услугой. Операторы предлагают большой ассортимент услуг, в том числе есть недорогие пакеты.

Выбор ТВ антенны

Комнатная или наружная

Комнатные антенны могут быть эффективными только в тех случаях, когда вышка-ретранслятор находится в прямой видимости. Если вышку видно напрямую из окна, то можете попробовать. Причем прежде, чем покупать такую антенну, можете проверить ее эффективность при помощи самодельной конструкции. Для этого достаточно взять кусок проволоки, один конец ее воткнуть в соответствующий разъем телевизора, другой конец взять в руку и походить по комнате, подняв руку выше к потолку. Если хоть какой-то сигнал появится на телевизоре, то можно попробовать установить комнатную антенну.

Наружная антенна будет ловить сигнал и на расстоянии в несколько десятков километров.

Широкополосная или узконаправленная

Эфирное телевидение транслируется в двух диапазонах (ДМВ и MB), и для каждого есть антенна. Если она ловит сигнал только в каком-то одном диапазоне, то такая антенна считается узкополосной.

Широкополосные (всеволновые) разработаны таким образом, что способны принимать сигнал на любых частотах. Такие устройства обычно имеют большие размеры и вес, имеют длинную штангу. Но эффективность таких антенн стоит того, чтобы их использовать.

Активная или пассивная

Активной называется та антенна, которая имеет встроенный в корпус усилитель. К пассивным антеннам усилитель должен подключаться отдельно.

Активные антенны могут быть более дешевыми, и при этом способны принимать большее количество каналов. Но при этом они имеют один очень серьезный недостаток: плата усилителя является очень «нежной», легко выходит из строя при любой серьезной непогоде, например – при грозе. Приходится проводить замену платы. Для этого надо снимать антенну, вынимать плату, устанавливать новую. И такая процедура может потребоваться после каждой грозы.

Но даже если грозы никак не повлияют на качество работы антенны, все равно через несколько лет количество каналов с безупречным изображением начнет сокращаться. Качество будет становиться все хуже, пока не станет совсем плохим. Это происходит обычно по причине окисления контактов и элементов на плате. Приемники на антенне не бывают герметичными, потому внутри неизбежно все постепенно отсыревает, скапливается пыль, может попасть мусор и насекомые. Поэтому чаще всего срок эксплуатации таких устройств не превышает 1-2 года.

Чтобы увеличить срок службы, рекомендуется сразу после установки закрыть все элементы антенны от вредного воздействия окружающей среды. Для этого используется силикон, разрезанные на части пластиковые бутылки или простая полиэтиленовая пленка, закрепленная скотчем. Причем закрыть надо все места контактов, в том числе место подключения кабеля.

Пассивные антенны выгодно отличаются от активных тем, что на открытом воздухе устанавливается только сам принимающая железная конструкция, а усилитель может находить либо на чердаке, либо прямо в доме. Такие антенны ловят меньшее количество каналов, но качество изображения лучше, и служат они дольше. Есть у таких антенн и еще один плюс: некоторые модели усилителей имеют 2 варианта подстройки – отдельно для каждого диапазона волн. Это немаловажное свойство, т.к. иногда некоторые каналы идут с более высоким уровнем и подавляют более слабые. Тогда происходит перекрытие звука и изображения. В некоторых случаях, при очень сильном сигнале вообще может быть только «снег» на экране. Чтобы исправить положение, надо сделать подстройку чувствительности диапазонов. Поэтому пассивные антенны с отдельными усилителями чаще всего приобретаются для дачи.

Телевизоры «Samsung» и «LG» имеют функцию «слабый сигнал». В этих случаях усилитель антенны может и не понадобиться. Такие телевизоры при помощи пассивной антенны должны неплохо принимать минимум 5-6 каналов.

Антенны для спутникового телевидения

Тороидальная антенна

Технические особенности конструкции таких антенн дают возможность принимать сигнал от 16 спутников одновременно в пределах 55 градусов. При этом каждый конвертер находится непосредственно в фокусе спутника, на который он направлен. Уверенный и качественный прием сигнала обеспечивается применением при конструировании антенны тороидальной формулы приема – использования двух рефлекторов (зеркал). Сигнал от главного рефлектора отражается на дополнительный рефлектор, после чего поступает непосредственно в облучатель конвертера. Наличие двух зеркал и тщательный подход при проектировании отражающих поверхностей являются основными преимуществами тороидальной антенны над офсетной. При помощи этих устройств пользователь может построить мультисистему без применения поворотных устройств. Таким образом можно избавиться от целого ряда недостатков, таких как:

• медленное переключение между каналами, транслируемых с разных спутников;
• воздействие неблагоприятных погодных явлений на работоспособность привода.

Тороидальная антенна является оптимальным вариантом, т.к. дает возможность устанавливать разное количество конвертеров. Благодаря этому скорость переключения каналов с одного спутника ничем не отличается скорости переключения каналов на разных спутниках.

Параболическая антенна

Нередко люди ошибочно называют «параболической» любую спутниковую антенну. На самом деле не все спутниковые антенны являются параболическими.

Спутниковым является оборудование, которое принимает сигнал от спутника. Параболические антенны являются самым распространенным видом спутниковых антенн. Они используются для приема радиопередач, телевидения и обеспечения доступа в интернет. Все такие антенны делятся на два вида: прямофокусные и офсетные антенны.

Выбор спутниковой антенны

Прежде, чем покупать антенну для просмотра спутникового телевидения, рекомендуется изучить все предложения в магазинах. Чтобы установить в деревне хорошую антенну, нужно четко представлять себе все особенности вещания конкретно в Вашем регионе или районе.

В настоящее время на российском рынке самыми востребованными являются антенны «Супрал», «Corab», «Lans», «Skymax», «Azure». Также востребованы антенны китайских производителей.

«Azure AS-35T»

Удобное в установке устройство. Можно закрепить даже на крыше автомобиля. Маленькие размеры, небольшой вес, простота в эксплуатации, надежность конструкции – все это делает данную модель очень привлекательной. Может быть подключена к ноутбуку со спутниковым USB-накопителем DVB-S/S2.

Недостаток модели: возможное замедление коэффициента усиления.

«Супрал-0,9 м»

Считается одной из самых надежных. Принимает сигналы «Радуги-TB», «Телекарты», «Sirius», «Hotbird». Большие размеры и большой вес обеспечивают устройству хорошую устойчивость к воздействию ветра. Одно из важных преимуществ – высокий коэффициент усиления. При таких характеристиках стоимость модели считается вполне приемлемой.

Главный недостаток – тарелка со временем покрывается коррозией.

«Lans-65»

Считается очень стильной конструкцией. Несмотря на высокую стоимость, эта модель признана лучшей офсетной тарелкой с диаметром 65 см.

Основные преимущества модели:

• наличие функции самоочищения;
• надежность сборки;
• интересный дизайн;
• высокое качество сигнала;
• простота установки.

Главный недостаток – маленький диаметр тарелки.

Но для дачи, если она расположена далеко от города, лучше выбрать антенну большого диаметра.

Спутниковая антенна приобретается, как правило, в готовом комплекте решения для конкретного оператора услуг спутникового телевидения. Но когда возникает необходимость самостоятельно выбрать устройство для приема телевизионных программ, потребитель сталкивается не только с сеткой диаметров дефлекторов, но и множеством других характеристики конкретного изделия. Разные виды спутниковых тарелок могут быть одинаковы на вид, но иметь свои особенности эксплуатации и, конечно, отличные друг от друга ценники. На самом деле выбрать оптимальную модель несложно. Главное — знать ключевые особенности отдельных классов устройств для приема высокочастотного радиосигнала.

Устройство и принцип работы спутниковой антенны

Антенна для приема спутникового телевидения состоит из двух основных элементов: это дефлектор для отражения и фокусировки излучения высокой частоты и конвертер, который преобразует волновой сигнал в понятные бытовой электронике колебания напряжения. Все остальные элементы конструкции скорее вспомогательные. Их четкий перечень всегда имеет каждая тарелка для спутникового ТВ.

1. Кронштейн и стойки для позиционирования. Это силовой каркас, на котором и держится тарелка. Он крепится к стене и одновременно соединен с дефлектором.
2. Опорная стойка. Выполняет одну единственную задачу: служит для размещения конвертера и его позиционирования в фокусе дефлектора.
3. Крепежная фурнитура соединяет всю конструкцию воедино.

Все тарелки для телевизора работают достаточно просто. Дефлектор собирает поступающее со спутника излучение и фокусирует его на одной точке. В ней размещается конвертер, устройство преобразования волновой энергии в электрическую. При позиционировании антенного блока его владелец добивается, грубо говоря, совпадения направлений оси фокусировки дефлектора и потока излучения со спутника. Так можно получить максимальную энергию сигнала на выходе конвертера.

Виды спутниковых антенн

Спутниковые телевизионные антенны бывают разных видов, размеров, создаются на нескольких типах отражения.

Круглые

Круглые спутниковые антенны для телевизора считаются классикой. Это оптимальная форма для получения хорошего сигнала с далеко расположенного источника излучения. Круглые тарелки выпускаются во множестве размеров, с несколькими типами стоек и опорных штанг. Поверхность такого изделия сплошная и гладкая.

Офсетные

Офсетная спутниковая антенна имеет овальный отражатель. Такой дефлектор позволяет, при соблюдении некоторых критериев, принимать потоки волн с пары источников излучения. Однако отзывы пользователей, как и мнение специалистов, гласят, что уровень сигнала на выходе офсетной спутниковой антенны при равных условиях ниже, чем у круглой. Это простая физика: у овального дефлектора меньше отражающая поверхность и, следовательно, поток поступающих на конвертер волн.

Многофокусные

Многофокусные антенны выполняют задачу приема сигнала сразу с нескольких спутников. В них устанавливают группу конвертеров. Расчет многофокусной антенны всегда индивидуален. Это может быть классический основной дефлектор и группа резонансных отражателей. Многофокусная спутниковая антенна вполне способна представлять собой торроид с выводами волноводов.

Важно! В бытовых условиях применять такую конструкцию не имеет смысла. Многофокусные системы не могут работать со слабым сигналом спутника. Чтобы обеспечить на выходе достаточный уровень электрической энергии, антенну придется делать недопустимо громоздкой.

Сетчатые

Эти спутниковые антенны похожи на изогнутую решетку для пикника, к которой приделана опорная стойка и прикручен конвертер. Такие системы работают сразу на двух принципах. Они отражают сигнал и одновременно генерируют его благодаря возникновению резонансных явлений.

Чаще всего такую конструкцию имеют комнатные спутниковые антенны для телевизора. Благодаря сетчатому дефлектору они мало весят. А его особая форма обеспечивает четкую направленность антенны.

Важно! У сетчатой конструкции есть ключевой недостаток — она не способна работать в регионах с неустойчивой зоной покрытия. Антенне требуется оптимальные характеристики потока излучения.

Но на практике сетчатые системы (еще называются перфорированные) весьма распространены. Это приемо-передающие спутниковые антенны, где в полной мере используется явление волнового резонанса. Популярны компактные решения для удлинения передачи Wi-Fi сигнала. Есть и очень распространенные системы, состоящие из небольших мобильных сетчатых антенн на стороне абонента и наземных станций излучения сигнала. Это всем известный формат трансляций Т2.

Как правильно выбрать спутниковую антенну по размеру

Размеры спутниковых антенн могут быть разными. Провайдеры вещания стараются предложить абонентам одинаковые условия приема. Некоторые, как МТС, предлагают в разных регионах отличные друг от друга антенные блоки. Другие, например, Телекарта, предоставляют все необходимые данные для самостоятельного выбора модели абонентом. На их официальных сайтах обычно есть таблица, указывающая, какой именно диаметр дефлектора рекомендуется устанавливать в том или ином регионе вещания.

По принципу работы системы понятно, какую роль играют размеры спутниковых антенн. Чем больше отражающая поверхность дефлектора, тем больше волновой энергии он собирает и направляет на конвертер.

Спутниковые сети вещания всегда рассчитываются по средним нормированным параметрам. Так, в зоне оптимального приема абонент может установить стандартную тарелку диаметром 60 см. В областях с низким уровнем сигнала рационально выбрать дефлектор 90 см или больше. Ориентироваться нужно на рекомендации провайдера. Но полностью им следовать не стоит. Расчет оптимальных размеров антенны делается на допущениях:

• у абонента правильно установленная и настроенная антенна;
• ось фокусировки дефлектора полностью совпадает с направлением на спутник;
• поверхность тарелки всегда чистая и ровная, обладает номинальными параметрами.

На практике все не так. На пути сигнала стоят деревья и облачность. На улице может быть плохая погода. Тарелка собирает грязь, выпадающую с осадками и переносимую ветром. Все это ухудшает качество приема.

Совет! Правило выбора антенны по диаметру дефлектора достаточно простое: лучше купить изделие со следующим размером в сетке. Например, при рекомендациях провайдера в 90 см, установленная тарелка в 1.2 м обеспечит хороший прием при любых условиях.

Материал изготовления тарелки

Сегодня тарелки дефлекторов делают из нескольких материалов. Это алюминий, сталь, пластик, стекловолокно. Каждый из них имеет свои достоинства и недостатки.

Алюминий

Самый распространенный и удобный тип спутниковых тарелок. Дефлектор весит достаточно мало, чтобы антенну можно было монтировать силами двух или даже одного человека. При этом тарелка прочная, противостоит ветру и осадкам.

Главный недостаток алюминия — его характер окисления. С любой алюминиевой тарелки со временем слезает защитное покрытие, которое играет не только декоративную роль, но и выполняет задачу достижения нужных характеристик отражающей поверхности. Как следствие, за годы эксплуатации антенна теряет свой привлекательный вид, и у нее ухудшается качество приема.

Сталь

Дефлектор очень массивный. При его установке рекомендуется использовать подъемное оборудование. Понадобятся мощные кронштейны и надежный, прочный участок стены для установки. Но стальной дефлектор идеален: он сам формирует отражающую поверхность. Нанесенная краска только защищает тарелку от коррозии.

Однако со временем, в ходе чистки, из-за действия влаги, перепадов температур и ультрафиолета внешнее покрытие крошится и отслаивается. Дефлектор начинает ржаветь. Не все пользователи обеспечивают ему надлежащий уход и прокраску. Поэтому антенны с неэстетичными ржавыми тарелками — не редкость в облике современных городов.

Пластик

Пластиковый дефлектор крайне легкий. Смонтировать его на стене или крыше не составит никакого труда. При этом разрешается, при условии тщательной герметизации, размещение опорных стоек прямо на наклонных скатах крыш. Антенный блок в целом недорог, не требует ухода. Пластик сохраняет свой внешний вид без особых усилий владельца тарелки.

Но у этой медали самая неприятная обратная сторона: дефлектор непрочный. Он играет, деформируется под порывами ветра и ударами ливня, при этом качество приема сильно меняется. Пластик могут повредить птицы или случайные удары. При большой парусности, легкий дефлектор может сорвать и унести ветер. Поэтому антенны такого типа не пользуются популярностью у потребителей.

Стекловолокно

Дефлектор из стекловолокна — идеален без компромиссов. Материал обеспечивает:

• среднюю массу изделия;
• высочайшую жесткость тарелки;
• хорошую адгезию с отражающим покрытием;
• стабильность при перепадах температуры и действии других негативных факторов;
• механическую прочность;
• крайне высокую долговечность с сохранением идеального внешнего вида.

Главный недостаток дефлектора из стекловолокна — его ценник и объем предложений на рынке. Изделия такого класса очень дороги. Кроме этого, сегодня ни один из брендов не наладил массовый выпуск тарелок из текстолита (пропитанной полимерной смолой стеклоткани). Поэтому даже при наличии денег не факт, что удастся без проблем купить самый удобный и функциональный стекловолоконный дефлектор.

В качестве заключения

С развитием технологического прогресса стоимость заменяемого дефлектора для спутниковой антенны постоянно падает. Поэтому на практике от пользователя требуется только одно: он должен внимательно выбрать диаметр тарелки и изучить отзывы покупателей конкретного бренда антенных блоков.

Правильно установленная современная система прослужит достаточно, чтобы моральные бонусы от ее использования с лихвой окупили все финансовые вложения.
