Модуль cl Или Смарт Карта не Найдены Проверьте Правильность Установки Что Это

Дата последнего обновления : 28-01-2022

В этой статье вы узнаете, как подключить кабельное ТВ или спутниковую антенну напрямую к телевизору с помощью CAM-модуля и карты доступа (без использования внешней приставки).

CAM-модуль с картой доступа предоставляются поставщиком услуг цифрового ТВ и  используются для раскодировки платных цифровых каналов провайдера.

ВАЖНО

По теме:

В следующей статье вы узнаете: Как настроить спутниковые каналы на телевизоре Samsung

Как подключить CAM-модуль

В зависимости от модели, CAM-модуль можно подключить через слот Common Interface (сбоку ТВ) или через отдельный адаптер CI (поставляется в комплекте с ТВ), который устанавливается на задней панели ТВ.

Установка через слот Common Interface

1 Вставьте карту условного доступа в CAM-модуль.

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

2 Подключите САМ-модуль с картой в слот Common Interface (сбоку ТВ).

Установка через адаптер CI

Адаптер Common Interface (5V only) поставляется в комплекте с телевизором. Если данный аксессуар был утерян, вы можете приобрести его в наших авторизованных сервисных центрах.

1 Снимите наклейку Common Interface (на задней панели ТВ). 2 Установите адаптер CI “ножками” в соответствующие отверстия. 3 Надавив на адаптер CI, подключите его к разъему. 4 Убедитесь, что адаптер подключен плотно и не шатается. 5 Вставьте карту условного доступа в CAM-модуль.

● Убедитесь, что карта установлена правильно (металлические контакты чипа карты должны быть направлены к лицевой стороне CAM-модуля).

● Карта с модулем приобретаются отдельно (как правило, у поставщика услуг кабельного или спутникового ТВ).

6 Подключите САМ-модуль с картой к адаптеру CI.

● Убедитесь, что модуль вставлен плотно до упора и правильной стороной.

Если CAM-модуль не определяется

Проверьте, активен ли пункт меню «Общий интерфейс»:

● Для телевизоров серий F, H, J и другие (2013 года выпуска и выше): войдите в меню > «Трансляция» > «Общий интерфейс».

● Для телевизоров серий C, D, E (2010-2012): войдите в меню > «Система» > «Общий интерфейс».

Если «Общий интерфейс» неактивен:

1. Отключите телевизор из розетки.
2. Переподключите Адаптер CI и CAM-модуль.
3. Если возможно, подключите другой CAM-модуль для проверки.

Если «Общий интерфейс» активен, но каналы не раскодируются:

1. Выполните повторную настройку каналов.
2. Если возможно, подключите другой CAM-модуль для проверки.
3. Обратитесь к поставщику услуг телевидения для уточнения информации.

Благодарим за отзыв!

Ответьте на все вопросы.

Москва и МО Личный кабинет Внимание! Если вы планируете использовать Триколор в другом регионе, уточните место подключения! Внимание! Вы пытаетесь открыть страницу, предназначенную для другого региона. Перейти? Выбран регион Москва и МО Изменить Подтвердить Подтвердить Акции Помощь–> –> Смотреть Онлайн

• Клиентам
• Пакеты и услуги
• Список телеканалов
• ТВ-программа
• Акции
• Обмен оборудования
• Бонусы
• TV Mag

Спутниковый интернет Умный дом и Видеонаблюдение Страхование Кино и ТВ онлайн

CI-модуль (САМ-модуль CI+) – это слот, расположенный на задней панели устройства. Данная система позволяет пользователю обеспечить доступ к ранее зашифрованному контенту, поставляемому через спутниковое ТВ. Это актуально, когда имеют место недоступные каналы, или имеется некоторая база данных, к которой нужно открыть доступ, к примеру, к фильмам или анимации.

Расшифровывается данная аббревиатура как Conditional Access Module (модуль условного доступа ci cam), сам же модульный элемент вставляется в специальный слот CI (common interface).

Как это работает

Предусматривается размещение в CAM-модуль некоторой смарт-карты для последующего декодирования, которая предоставляется провайдером спутникового или кабельного телевидения.

Без данной карты работать модуль не будет, учитывая тот факт, что все данные, актуальные для дешифровки, находятся непосредственно на этом элементе. Наличие данной карты представляет собой доступ к платному материалу, предоставленному провайдером услуги.

Все ли ТВ комплектуются кам модулем

Как правило, CAM-модуль входит непосредственно в комплект поставки к телевизору. Но можно отметить, что далеко не все телевизоры оснащаются данным приспособлением.

В том случае, когда модульный элемент отсутствует, его потребуется в дальнейшем приобрести отдельно. Как вариант, поставщики услуг смогут предоставить данное оборудование непосредственно с самим сервисом. Однако, его предлагают зачастую в аренду за весьма небольшие средства.

Преимущества использования кам модуля для телевизора

Главным достоинством можно назвать то, что когда имеется встроенный cam модуль, то количество необходимого оборудования для трансляции телевидения минимально.

Тогда не потребуется приставка для приема цифрового ТВ, а также тюнер, используемый для трансляции спутникового телевидения.

К преимуществам также стоит отнести:

1. Сокращение используемого оборудования, с учетом того, что тв модуль cam занимает непосредственно много места.
2. Отсутствует потребность дополнительной розетки, через которую подключается тюнер или приставка.
3. Можно запросто использовать один пульт управления, не нужен второй, как это происходит при трансляции телевидения с приставкой.
4. Не используются иные кабели для обеспечения трансляции.
5. Отсутствуют иные блоки, наличие которых может сильно повлиять на качество картинки и звука.
6. Не надо выкладывать солидные деньги на покупку дополнительного оборудования.
7. Просто настраивается и подключается.

Как происходит декодирование

Поставка контента в рамках цифрового телевидения выполняется непосредственно в зашифрованном виде. Чтобы разблокировать данный сигнал потребуется код, который изменяется провайдером непосредственно по приведенному алгоритму.

Передача осуществляется с декодирующей смарт-карты, которая выдается провайдером непосредственно при покупке услуги.

Каналы, специально оплаченные, а также входящие в план тарифа будут в дальнейшем разблокированы.

Иные каналы останутся непосредственно закрытыми. Чтобы разблокировать, дополнительно нужно позаботиться о специальных тюнерах.

Осуществляется прием данных сигналов, для кабельного ТВ в стандарте DVB-C/DVB-C2, в то время как для спутникового – DVB-S/DVB-S2.

Как подключить кам модуль к ТВ: установка и настройка

В зависимости от конкретной модели, кам модуль может подключаться непосредственно через слот CI или же через отдельный адаптер, поставляемый непосредственно в комплекте с ТВ.

Устанавливается модульное устройство на задней панели телевизора:

В первом случае потребуется выполнить следующее:

1. Вставить в модуль смарт карту предоставления условного доступа.
2. Проверить, грамотно ли установлена карта, в частности, контакты чипа должны непосредственно быть направлены строго к лицевой стороне данного модуля.
3. Приобретается данная карта не вместе с модулей, ее нужно оплатить и получить у поставщика услуг телевидения.

Установка через адаптер CI

Поставляется адаптер в комплекте с ТВ. Если элемент утрачен, можно совершить его покупку в специальном сервисном центре.

Процесс установки выглядит следующим образом:

1. На задней панели ТВ необходимо снять наклейку в месте установки адаптера.
2. Устанавливается адаптер контактными элементами в предусмотренные для этого отверстия.
3. Надавив на адаптер, можно с легкостью выполнить его подключение к разъему.
4. Убедиться, что элемент подключается достаточно плотно и, при этом не будет шататься.
5. Вставить карту доступа в соответствующий модуль.
6. Потребуется обязательно убедиться в том, что карта подключена правильно, с учетом направленности металлических контактов карты.
7. Сама по себе карта приобретается отдельно, у поставщика данной услуги, провайдера.
8. Выполняется подключение модульного элемента с вставленной картой к действующему адаптеру.

Как выполняется установка и настройка CAM модуля:

Важно убедиться, что модуль плотно вставлен до упора и непосредственно правильной стороной.

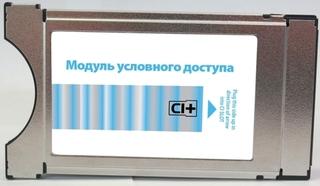

Cam модуль Триколор:

Разновидности CAM-модулей и адаптеров CI

В зависимости от того, каким является исполнение данного адаптера, может выполняться поддержка одно или двух карт доступа.

Это актуально в том случае, когда есть желание работать с контентом непосредственно от двух провайдеров.

Помимо традиционного адаптера можно встретить и модификацию со знаком «+». Данная разработка представляет собой полностью обновленную версию системного продута, способного обеспечивать полноценную защиту от пиратства.

Реализованы некоторые дополнительные возможности для оператора, к которым стоит отнести:

1. Запрет на запись программного продукта.
2. Разрешение на разовый просмотр медиаконтента.
3. Запрет на предоставления рекламной деятельности.

Сами модули могут быть:

1. Рассчитанными на одну систему.
2. Универсальными конструкциями.

Односистемные модульные элементы могут работать исключительно с одним наименованием кодировки. Поставляются они вместе со смарт-картой, когда заключается договор.

Универсальные устройства поддерживают несколько различных алгоритмов и кодировок. Тогда доступна установка карты различных провайдеров.

Устройства при этом самостоятельно определяют, какая последовательность декодирования будет актуальна в конкретной ситуации. Когда у пользователя имеется универсальный модульный элемент, достаточно будет просто получить карту у провайдера.

Отсутствует ci cam модуль и другие ошибки – как решить проблемы

Отсутствует кам модуль

Достаточно проверить, находится ли в активном состоянии пункт меню «Общий интерфейс». Это выполнено следующим образом.

Для моделей, представленных в сериях F, H, J (2013-2015) потребуется войти в меню «Трансляция», а через нее уже выбрать пункт «Общий интерфейс».

Для серий C, D, E (2010-2012) достаточно будет войти в меню под названием «Система», после чего выйти в меню «Общий интерфейс». Если данный пункт окажется неактивен, потребуется выполнить отключение телевизора из сети питания.

После переподключается адаптер и модель. Тем не менее, если есть подобная возможность, потребуется подключить иной модуль для совершения проверки.

Кодированые каналы

Когда функция активна, но каналы не будут раскодироваться, потребуется выполнить аналогичную процедуру корректировки канала.

Наконец, в случае необходимости потребуется обратиться в сервисный центр, чтобы уточнить корректную информацию.

CAM-модуль для телевизора без абонентской платы – где взять и как настроить

В таком случае потребуется обратиться в специализированный сервис, который поможет получить необходимые карты для вашего ТВ.

Плюсы и минусы

За телевизоры с поддержкой цифрового телевидения конкретного региона придется доплачивать в дальнейшем внушительные суммы. Но помимо такой доплаты, так же придется выполнить доплату и за сам модуль.

В частности, плата будет нередко сопоставима непосредственно со стоимостью полноценного приемника.

При использовании каммодуля телевизоры будут способны обеспечивать не только прием тв сигнала, а также и запись программ и другого контента, создавая, таким образом, актуальный архив ТВ передач. В дальнейшем предлагается пересмотреть передачу или же даже поставить ее на паузу для просмотра без остановок.

Понедельник, 10 августа 2015 11:27

Подключение, настройка CAM модуля (Триколор, НТВ+, Радуга, Телекарта) + видео.

• Комментарии (11)

Один из самых популярных способов смотреть телевидение- использовать спутниковое оборудование. Для этого необходимо установить и правильно направить спутниковую тарелку, подключить ее к ресиверу, а его в свою очередь к телевизору. Но всю эту цепочку можно упростить и подключить спутниковую тарелку сразу к телевизору, как это сделать пойдет речь в этой статье.

Подключение спутникового телевидения через спутниковый ресивер.

Итак, как писал ранее, классический способ подключения спутникового телевидения выглядит следующим образом:

Спутниковая тарелка- спутниковый ресивер- телевизор.

Преимущества использования спутникового ресивера:

– Для этого способа можно использовать любой телевизор не важно, год назад вы его купили или прошло уже 10 лет, главное подобрать кабель для подключения спутникового ресивера и телевизора;

– Спутниковый ресивер может выступать не только в качестве приемника спутникового сигнала, но и обладать другими функциями, например: выход в Интернет, Смарт ТВ, DLNA и т.д.

Минусы использования спутникового ресивера:

– Неудобство при использовании двумя пультами управления (от телевизора и от спутникового ресивера). Хотя современные телевизоры и применяют различные технологии, что бы объединить все устройства и использовать только пульт от телевизора (например, технология anynet+ в Samsung-e), но подобные технологии подходят не ко всему оборудованию и не всегда идеально работают.

Подключение спутникового телевидения с помощью CAM модуля.

Другой способ подключить спутниковое телевидение- использовать CAM модуль. CAM модуль (Conditional Access Module, модуль условного доступа) — электронное устройство, используемое как адаптер конкретной системы кодирования к общим интерфейсам условного доступа (Common Interface) в телевизорах и ресиверах цифрового телевидения для обеспечения доступа абонентов к зашифрованному медиаконтенту в цифровом телевидении (Википедия).

В большинство современных телевизоров уже встроен спутниковый ресивер (DVB-S2), которому остается только добавить устройство для расшифровки каналов – CAM модуль. Поскольку каждый оператор имеет свою систему кодирования, то и и CAM модуль у каждого оператора (Триколор, НТВ+ и т.д.) свой. Таким образом, используя CAM модуль определенного оператора, вы активируете ресивер встроенный в телевизор и просматриваете спутниковые каналы выбранного оператора без использования внешнего спутникового ресивера.

Плюсы использования CAM модуля:

– Управление с одного пульта. Казалось бы мелочь, но это ОЧЕНЬ УДОБНО.

Минусы:

– Телевизор должен поддерживать DVB-S2 и модуль Cl+. Эту информацию вы можете узнать из технической документации к телевизору или сказав модель вашего телевизора при покупке CAM модуля.

Как подключить и настроить CAM модуль?! На самом деле подключение и настройка CAM модуля крайне проста и с ней можно справиться не прибегая к помощи специалистов. Ниже подробно описано как установить и настроить CAM модуль, будет актуально для всех популярных операторов – Триколор, НТВ+, Телекарта, Радуга и т.д.

Установка и настройка CAM модуля.

Первым делом необходимо правильно вставить карту доступа в CAM модуль. Для этого поверните карту доступа металлическими контактами вверх и вставьте ее до упора, при этом CAM модуль должен располагаться к вам лицевой стороной.

Затем выключите телевизор и вставьте CAM модуль в специальный слот (PCMCIA слот), обычно он располагается на задней боковой панели телевизора. Модуль необходимо вставлять лицевой стороной к стене.

Подключите спутниковую тарелку к телевизору.

После этого включите телевизор.

Перед настройкой спутниковых каналов, рекомендую убедиться, что телевизор “видит” ваш CAM модуль, для этого зайдите в настройки телевизора и посмотрите информацию о CAM модуле. Например на телевизорах LG, для этого необходимо зайти в “Настройки”- “Быстро” -“Поиск каналов”- “Данные CI (CAM)”

Далее выбрать “Информация”.

После этого “Модуль”.

Выбрать ваш модуль, в моем случае это Tricolor CI plus CAM

И посмотреть информацию о нем.

Если телевизор “не видит” CAM модуль, значит, вы его вставили не правильно, выключите телевизор и вставьте CAM модуль правильно.

Настройка спутниковых каналов через CAM модуль.

Ниже я опишу как настроить CAM модуль на телевизоре LG, для других моделей телевизоров (Philips, Samsung, Sony и т.д.) все будет аналогично.

Зайдите в меню телевизора, для этого нажмите:

1) на обычном пульте телевизора кнопку “Settings”

2) на пульте magic remote кнопку “Input”

и выберите кнопку “Настройки” на телевизоре.

В меню “Быстро” выберите “Поиск каналов”.

Выберите “Автопоиск”

Укажите в режиме настроек “Спутник” и нажмите “Далее”.

Из списка выберите оператора чей CAM модуль используете, в данном случае Триколор.

Если вы используете общепопулярного оператора Триколор, НТВ+ и др., то на следующем шаге просто нажмите “Далее”, иначе нажмите “Настройка” и внесите настройки соответствующие вашему спутниковому оператору.

Следующим шагом, нажмите “Выполнить” что бы запустить поиск каналов. Так же можно указать более точный поиск выбрав, например – Пропуск кодированных каналов и т.д.

Начнется автоматический поиск спутниковых каналов, необходимо подождать несколько минут, прежде чем он закончится.

В итоге вы увидите количество найденных каналов и радио, теперь можно нажать “Готово”.

 В результате вы настроили спутниковое телевидение, используя CAM модуль.

Видео настройки CAM модуля Триколор, НТВ+, Телекарта, Радуга .

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:

Добавить комментарий

НаверхCAM-модуль или модуль условного доступа  предназначен для просмотра закодированных спутниковых или кабельных каналов. Он вставляется CI-слот телевизора или ресивера и раскодирует каналы предназначенные для платного просмотра. Некоторые ресиверы, например Skyway Classic 4, имеет два CI+ слота, что позволяет смотреть одновременно платные каналы двух разных операторов (например Триколор и НТВ+). Сегодня многие телевизоры оснащены тюнером для приёма спутникового сигнала и имеют слот под CAM-модуль. Однако, для просмотра закодированных каналов операторов Триколор и НТВ+  тюнер и слот должны отвечать следующим характеристикам: тюнер должен поддерживать формат DVB-S2, а слот формат CI+.  Несмотря на то, что большинство марок телевизоров соответствуют этим требованиям, перед покупкой необходимо внимательно изучить технические характеристики.

Так как модули являются довольно новой разработкой, многие люди сталкиваются с трудностями при начальной настройке и эксплуатации CAM-модулей. Начать хочется с того, что установка модулей на телевизоры разных производителей, различается и иногда очень серьёзно. Самым простым и лояльным к модулем показала себя фирма LG. Здесь достаточно вставить модуль в телевизор. Выбрать в меню спутниковую антенну и поиск каналов определённого оператора (Триколор или НТВ) и он автоматически и корректно найдёт каналы выбранного оператора.А вот самыми проблемными с точки зрения настройки являются телевизоры марки Sony и Thomson. В них необходимо вручную добавлять название спутника (напомним, что спутник операторов НТВ-Плюс и Триколор называется Eutelsat W4 или Eutelsat 36E), а так же добавить параметры транспондеров (чвстоты: 12226 для Триколора и 12322 для НТВ+) и частоты гетеродина конвертера для обоих операторов: верхняя и нижняя частота – 10750. Затем нужно выбрать «поиск по сети», и телевизор найдёт все каналы данного оператора. Если в меню нет пункта «сетевой поиск», то все транспордеры придётся добавлять  вручную. Полный список транспордеров есть на сайте оператора.Теперь рассмотрим наиболее часто встречающиеся проблемы и ошибки при работе с CAM-модулем. Первая и наиболее часто встречающаяся проблема возникает при начальной инициализации модуля телевизором.  Когда такое происходит, телевизор видит модуль, в меню отображается вся информация о модуле и карте, однако, при включение канала пишет ошибку (код ошибки и пояснение разное у разных фирм и моделей телевизоров). В такой ситуации нужно действовать следующим образом: выключить и включить телевизор. После включения телевизора вновь начнётся проверка прав доступа между телевизором и модулем. В большинстве случаев такой метод более чем эффективен. Однако, в некоторых случаях, например, после перепада напряжения в сети или резкого отключения электричества, могут сбиться настройки самого модуля. Тогда проверка прав доступа не будет осуществлена до тех пор, пока настройки CAM-модуля не будут сброшены на заводские через меню телевизора.Теперь что касается проблем связанных с  программным обеспечением модулей и телевизоров. Проблемы некорректной работы с модулями обычно встречаются на телевизорах ранних моделей. Но эти проблемы, к счастью, часто получатеся устранить установкой свежего ПО для вашего телевизора. Что касается обновления ПО модуля, то оно происходит только со спутника. В модулях НТВ+ обновление можно включить принудительно, просто выбрав необходимый пункт в меню. В модулях доступа Триколор-ТВ обновление со спутника транслируют ограниченное количество времени (1-2 месяца), если за это время вы не успели обновить ПО вам придётся ждать следующего.Несмотря на простоту конструкции CAM-модуль нельзя сгибать, разбирать и темболее не рекомендуется перепрограмировать модуль, за исключением официального ПО оператора. Так же нужно оберегать модуль от влаги, а если модуль надолго вытаскиваете из телевизора, следить, чтобы его разъём не засорялся.Несмотря на сложность первоначальной настройки, CAM-модули являются идеальной альтернативой спутниковым ресиверам. Благодаря простой конструкции, они более надёжны чем ресивер, им не нужны розетка, пульт и они не занимают место.Важно! Так как Триколор и НТВ+ используют различные кодировки (НТВ+ использует Viaccess, а Триколор DRE-crypt) следовательно и модули НТВ не подходят к картам Триколор и наоборот.
