Разбираем неисправности ЖК телевизоров и способы их устранения

Современные ТВ приемники — это проработанные, технически совершенные изделия. Они рассчитаны с напряжением питания, изменяющимся в широких пределах, равно как и с другими параметрами. Дефекты телевизоров «из коробки» практически не встречаются. От пользователя не требуется делать устранение каких-либо вариантов нештатной работы устройства. Однако это не означает, что неисправность телевизора не может возникнуть в принципе. Не рекомендуется пытаться устранять серьезные проблемы самостоятельно. Лучше сразу везти ТВ в сервис или вызывать специалиста для профессиональной диагностики на дому.

Как устроены ЖК ТВ

Среднестатистический пользователь уверен, что главная часть LCD телевизоров — это экран. Да, этот функциональный узел действительно отличается сложностью. Но изображение на нем формируется благодаря сигналам, подаваемым центральной процессорной платформой, грубо говоря, материнской платой устройства.

Главную роль в конструкции LED телевизоров, несмотря на относительную простоту, играет блок питания. Именно он позволяет конкретной модели работать с широким диапазоном напряжений, одновременно подавая на все функциональные узлы контролируемый уровень энергообеспечения, необходимого для их стабильной и правильной работы.

При отказе любого конструктивного узла телевизор перестает показывать. В частности, по изображению на экране нельзя понять, как работает его задняя подсветка. Но когда она выходит из строя, увидеть картинку можно, только посветив фонариком на матрицу. Итак, основные поломки ЖК телевизоров могут возникать:

• в матрице, зоне расположения управляемых светопроницаемых ячеек;
• в блоке питания;
• в узле инвертора подсветки;
• из-за отказа электронных компонентов материнской платы и блока управления таймингами.

Основные причины поломок

Причины поломки телевизора могут быть разными. В большом количества случаев это перепады напряжения сети, пробои статики по антенному кабелю (или вследствие ударов молнии), аварийные ситуации на подключенном оборудовании. Есть и сугубо технологические отказы аппаратных компонентов из-за их заводских браков.

Важно! Огромное количество случаев обращения в сервисные центры — неисправности ТВ, вызванные его неправильной эксплуатацией.

Самостоятельно пытаться исправить неполадки телевизора может быть опасно. В большинстве случаев, неопытные действия могут вызвать дополнительные неприятности. Кроме прочего, такая работа пользователя прекращает гарантию производителя. Однако причины поломки телевизора, правильно диагностированные по видимым сбоям и случаям нештатного поведения устройства, позволят быстрее вызвать мастера или доставить изделие в сервисный центр.

Неисправности матрицы

Неисправности ЖК телевизоров, связанные с некорректной работой или повреждением светопроницаемой матрицы дисплея, пользователь может определить достаточно легко по видимым признакам. Есть две группы вариантов поломок. В одну входят неисправности системы передачи сигналов. Во вторую физические повреждения самой матрицы.

1. Заводские битые пиксели. Их рекомендуется находить еще во время покупки телевизора в магазине. По нормам, на всю плоскость экрана не должно быть более 5 точек, которые не меняют оттенок при воспроизведении изображения. Если их больше, устройство покупать не стоит. Битые пиксели не ремонтируются.
2. Поврежденные пиксели. Матрица ЖК дисплея довольно хрупкая, и в большинстве телевизоров она прикрыта тонкой пластиковой пластиной. В результате удара можно повредить пиксели (ячейки жидких кристаллов с управляемой светопроницаемостью) на большой площади. Как следствие, образуется пятно, чаще всего черного цвета (на некоторых матрицах — белого).
3. Результаты воздействия вибрации, влаги, переохлаждения. Во всех этих нештатных ситуациях на дисплее телевизора образуются самые разнообразные пятна, разводы. Это могут быть области с непоправимо поврежденными пикселями. Или они прекращают нормально управляться, искажают цвета, не могут воспроизводить правильный диапазон оттенков.

Группа вариантов нештатного поведения экрана ТВ более разнообразна. При повреждении дорожек шлейфа на матрице может сбоить картинка, от полос и помех до разбивания на квадратики и неверной цветовой гаммы. Все случаи описать просто невозможно, они хаотичны и в большой степени неповторимы.

Поломки блока питания

Неисправности ТВ, связанные с поломкой или неверной работой блока питания, происходят только в результате бросков напряжения сети.

Совет! Все без исключения телевизоры рекомендуется подключать через стабилизаторы. Или, в минимальном варианте, сетевые фильтры, устраняющие помехи и броски напряжения.

К типичным признакам того, что блок питания ТВ перестал выполнять свои функции, относятся:

• устройство не включается;
• телевизор начинает работать, но через некоторое время самостоятельно выключается;
• устройство выключается при попытке программирования или вызова экранного меню, при переключении каналов;
• при попытке включения индикатор готовности загорается и гаснет, мигает.

При недостаточной выходной мощности на отдельных контурах у телевизора может не загораться экран. В то же время, устройство исправно воспроизводит звук, переключает каналы, реагирует на другие команды пульта ДУ и корпусных кнопок. Что именно чинить в блоке питания, должен решать только квалифицированный специалист после тщательного тестирования. В том числе чтения данных внутренней служебной статистики самодиагностики телевизора.

Выход из строя инвертора подсветки

Если экран телевизора не запускается при нормальном воспроизведении звука, рекомендуется взять в руки фонарик и посветить на матрицу. В случае, когда сломалась или сбоит плата инвертора, пользователь увидит на ней вполне нормальное изображение в месте падения света.

Система подсветки современного телевизора относительно проста. Она линейна в недорогих моделях, светодиоды работают в одном цветовом спектре. В продвинутых изделиях устанавливается более сложная система из световых ячеек. Но в любом случае, этому набору светоизлучателей необходимо точно контролируемое стабилизированное питание.

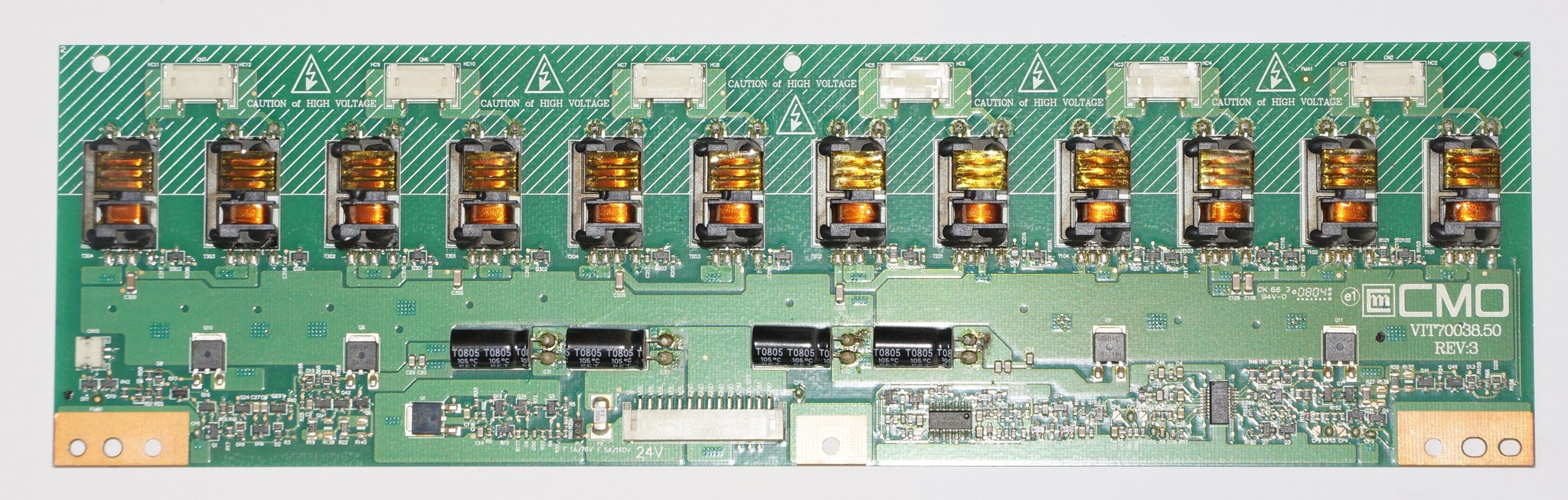

Плата инвертора выполняет две задачи. С одной стороны, она повышает напряжение сигнала материнской платы до уровня, необходимого для запуска подсветки. С другой, стабилизирует выходной ток. О поломках платы может свидетельствовать:

• полностью темный экран;
• неравномерность подсветки, от зональной (разная внизу и вверху) у недорогих Edge LED систем, до пятнистой у Direct LED;
• нестабильность запуска светодиодов, отдельные области экрана вспыхивают, мерцают, зажигаются и гаснут.

Важно! В большинстве телевизоров плата инвертора размещена в нижней части дисплея. Рука пользователя почувствует тепло в этой области, если узел сбоит и делает многократные попытки запуска.

Если такая ситуация наблюдается даже во время нормальной работы ТВ, устройство рекомендуется тщательно протестировать. Возможно, инвертор держится, что называется, из последних сил, и его поломка очень близка.

Сбоит материнская плата

На материнских платах современных ТВ установлено множество как линейных электрических компонентов (резисторы, конденсаторы, диоды и так далее), так и сложных микроэлектронных чипов. Этот блок отвечает за большинство функций. В том числе, за интерфейс общения с пользователем, систему программирования и контроль параметров работы других модулей системы.

При серьезной поломке материнской платы телевизор даже не включится. Однако если при самодиагностике проблемы не были обнаружены, но модуль работает со сбоями, они могут проявляться уже при просмотре ТВ.

Важно! Стоит понимать, что обслуживанием периферии (входных и выходных портов) занят отдельный чип материнки. При его поломке все работает, кроме входов и выходов телевизора.

Проблемы в работе материнской платы можно определить по следующим признакам:

• телевизор реагирует на команды не каждый раз, делает это медленно, например, переключает каналы;
• на дисплее возникают помехи;
• телевизор неожиданно выключается или выходит в экранное меню;
• происходит сбой настроек;
• при попытке доступа к экранному меню или программирования телевизор выключается или переходит на начальную страницу графического интерфейса.

Материнскую плату необходимо чинить при появлении любых признаков неисправности. Если этого не делать, даже мелкая поломка может вызвать каскад отказов, до полного выхода модуля из строя.

Поломка платы контроля тайминга (T-con)

Плата тайминг-контроллера относится к самым надежным узлам телевизора. Она работает в полностью безопасных режимах. С одной стороны, на нее поступают команды с материнской платы. На выходе она передает сигнал на систему управления матрицей дисплея. Однако думать, что этот модуль не сломается, не стоит. Плата может перегреться, на ней накапливается пыль, помет тараканов. Не стоит забывать о бросках влажности и банальном заводском браке.

Признаки неисправности платы T-con можно определить по изображению на экране. Он может стать равномерно окрашенным, серого или белого цвета. К типовым признакам относятся разнообразные артефакты изображения, блоки сбоя построения картинки, полосы и временно возникающий снег, помехи. Часто встречается нарушение цветовой гаммы или переход картинки в черно-белый формат.

Многие производители в сериях своих устройств предлагают стандартизированные платы контроля тайминга. В результате ни с доступностью, ни с чрезмерно высокой стоимостью этих модулей у пользователя проблем не возникает. Поэтому при первых обнаруженных признаках неполадок стоит обязательно обратиться в сервис для ремонта телевизора.

Опубликовано: 09.10.2019

Телевизор – один из самых популярных электронных приборов, который можно встретить в большинстве квартир и частных домов. Данный девайс довольно хрупок, и неловкое движение ребёнка или животного может положить конец его нормальной работе. Особенно это касается экранов, которые быстро приходят в негодность от внешних повреждений. Часто встает вопрос — стоит ли менять испорченную матрицу в вашем телевизоре или проще купить новый? Разберёмся в нашем материале.

Содержание

Особенности замены запчастей телевизора

Большинство современных моделей телевизоров обладает матрицей, весьма чувствительной к ударам или падениям. Простой бросок детской игрушки со стеклянными глазами в телевизор может закончиться катастрофой. Матрицы большинства телевизоров не защищены от физического воздействия извне, и лишь топовые модели имеют специальные защитные стёкла.

В телефонах и ноутбуках также устанавливаются матрицы, но в телефонах обычно имеется специальное защитное пластиковое или стеклянное покрытие. В ноутбуках такое покрытие отсутствует. При этом политика компаний, производящих запчасти для ноутбуков, предполагает лёгкую замену последних по довольно умеренной цене.

По экранам для телевизоров ситуация иная. Производители телевизоров не приветствует свободный рынок матричных экранов. Они обычно доступны в специализированных сервисных центрах для гарантийной замены или адаптированы для послепродажного обслуживания. Купить новую матрицу для самостоятельной замены довольно сложно.

Считается, что покупка этой детали обойдётся примерно в 80-90% от стоимости нового телевизора. И это действительно так, если выполнять ремонт в специализированном сервисном центре. Но ситуация выглядит иначе, если заняться самостоятельной покупкой новой матрицы и договориться со знакомым мастером. На площадках уровня ebay и аналогов можно поискать запчасть для вашего ТВ, и найти её по более низкой цене, нежели в специализированном сервисе.

Это может пригодиться: как бесплатно скачать пульт для телевизора на телефон.

Когда нужно менять матрицу на ТВ и стоит ли это делать?

Необходимость в замене матрицы обычно связана с неаккуратным обращением с ней или неправильным соблюдением правил эксплуатации. Самостоятельно выполнить ремонт не получится, так как это очень кропотливая работа, и её сможет выполнить только профессионально обученный специалист. И иногда даже проще купить новый ТВ, если нет возможности обратиться к мастеру.

Обычно поломка выражается в следующем:

• На экране наблюдаются разводы и горизонтальные полосы;
• На экране отображаются мелкие пятнышки различных цветов;

Если вы столкнулись хотя бы с одним таким признаком, необходимо будет заменить матрицу.

В каких случаях проще купить новый телевизор

Если ваш телевизор сломан или является архаичной моделью, есть смысл заменить его полностью. Особенно если затраты на ремонт превысят цену нового телевизора. Покупка нового ТВ может обойтись в среднем в 15 тысяч рублей для небольших моделей, но может стоить и 100-150 тысяч рублей для больших топовых брендов.

Если вы рассматриваете вопрос ремонта, то стоит обратить внимание на следующие факторы:

Параметры:	Пояснение:
Тип телевизора.	Это важный фактор, и расходы могут удвоиться в зависимости типа вашего ТВ.
Дополнительные детали кроме самой матрицы.	Кроме замены матрицы и оплаты услуг сервиса может понадобиться заменить и дополнительный ряд деталей, что тоже стоит денег.
Принадлежность к поколениям ТВ.	Для старых телевизоров может быть сложнее найти запасную запчасть, что удорожает её стоимость. Ремонт совсем новых телевизоров также обходится дороже, поскольку производители могут взымать дополнительную плату за запчасти.
Степень повреждения.	Кроме поломки матрицы ваш телевизор может иметь дополнительные повреждения (к примеру, поломка корпуса или повреждение платы), которые также придётся ремонтировать.
Размер телевизора.	Замена панели для 50-дюймового телевизора обойдётся дороже панели 32-дюймового аналога.

Сколько примерно может стоить ремонт телевизора

Ниже мы перечислим затраты на самые распространённые типы современных телевизоров – LED, OLED, LCD и плазменные ТВ. Цены являются приблизительными, и могут меняться в зависимости от региона, бренда и других условий.

LCD TV (жидкокристаллические телевизоры)

Из всех перечисленных ниже телевизоров у этого типа была самая дешевая стоимость ремонта. Несмотря на средний заявленный срок работы в 60 тысяч часов, проблемы с ними могут возникнуть уже через пару лет.

Средняя стоимость замены матрицы такого ТВ может составлять 20 тысяч рублей.

LED TV (светодиодные телевизоры)

Светодиодные телевизоры очень похожи на ЖК-телевизоры, но имеют другой тип подсветки. Как и в случае ЖК-телевизоров они могут удивительно быстро испытывать проблемы с качеством изображения.

Средняя стоимость замены матрицы такого ТВ также составляет около 20 тысяч рублей. Поэтому иногда проще купить новый, чем менять дорогостоящую запчасть.

Указанная стоимость не относится к модерным OLED-телевизорам, предоставляющим собой воплощение передовых технологий с очень высоким качеством изображения. Из-за новизны этой технологии и большого размера экрана запасная матрица к ним может стоить очень дорого.

Ремонт ТВ с форматом изображения 4К

Замена матрицы телевизора 4К обычно обходится дороже, нежели покупка нового телевизора. Это связано с тем, что производители требуют за новые экраны 4К такую же цену, как и за весь новый телевизор. Если учесть затраты на доставку и услуги мастера, замена экрана такого телевизора может обойтись в копеечку.

Затраты на замену экрана телевизора 4K обычно слишком высоки, чтобы их учитывать. Вопрос о том, поменять матрицу в телевизоре или приобрести новый ТВ здесь не актуален.

Ремонт экрана плазменного телевизора

Как и в случае с телевизорами 4K, замена экрана на плазменном телевизоре стоит довольно дорого. Фактически, ремонт плазменного телевизора являются самым дорогостоящим видом ремонта. К тому же такие ТВ наиболее подвержены некоторым сложным проблемам с экраном, например, его выгоранию.

Ремонт экрана плазменного телевизора может обойтись вам в 30 тысяч рублей.

Можно ли менять матрицу самостоятельно

Не рекомендуем пытаться ремонтировать телевизор самостоятельно. Это может быть довольно сложная работа, и ее неправильное выполнение может привести к дополнительной поломке телевизора, поражению током и другим неприятностям. Кроме того, может быть сложно найти запчасти, особенно по цене, которая оправдывает затраты на ремонт.

Затраты на замену матрицы – один из самых дорогих типов ремонта. Если ваш телевизор не покрывается гарантией или страховкой, стоит подумать о покупке нового ТВ. Сама запчасть и услуги по её замене могут оказаться равными по стоимости покупке равноценного телевизора (а то и модели поновее).

Если же вы нашли матрицу по невысокой цене, и имеете знакомого специалиста, который бы вам её установил, тогда, возможно, стоит рискнуть. При покупке учтите, что есть шанс нарваться на мошенника, который сбывает использованные матрицы, снятые с телевизоров б/у. Длительная функциональность при этом не гарантируется.

Читайте также:  что делать, если на экране смартфона появилось желтое пятно.

Ниже мы привели ряд советов, позволяющих в целом понять, стоит ли вам менять матрицу на вашем телевизоре, или лучше купить новый ТВ. Поскольку замена может составлять примерно 90% стоимости нового ТВ, будет оптимальным приобрести новый телевизор, и не осложнять себе жизнь. Если же у вас есть возможность приобрести запчасть по умеренной цене и есть специалист, который её установит – тогда, возможно, стоит рассмотреть данный вариант. При этом помните, что есть шанс нарваться на мошенника. И вместо новой запчасти приобрести побывавшую в использовании с довольно туманным будущим.

Приветствую причастных к ремонту и просто интересующихся.У нас тут в основном одни мобильники да видеокарты с ноутбуками, давайте разбавим это ремонтом жк телевизора.В этом посте вы узнаете как починить телевизор своими руками , без регистрации и смс, как устроен ваш ТВ внутри, как вас могут обмануть в сервисном центре. А еще немного окунетесь в мир школьной физики с формулами и блэк джеком.Итак, драма по классике- звук есть, на пульт реагирует, картинки нет. Точнее она есть просто вы не видите, ну почти не видите, если присмотреться или посветить на экран фонариком под углом, то картинка все таки просматривается.Опытные уже догадались, не работает подсветка. Модель телевизора LG-42LB551V, и подсветка у него LED, то есть светодиодная, и несмотря на то что amoled захватывает рынок, телевизоры с led подсветкой пока самые распространенные, так же ещё попадаются аппараты производства начала нулевых с подсветкой на ccfl лампах. В данном тв , диагональю 42 дюйма установлено 8 планок по 4 светодиода на каждой, итого 32 шт, выход из строя даже одного приведет к неработоспособности всей системы подсветки. Но как же узнать, сгорели диоды или проблема в драйвере управления на плате? Обычно при включении тв на коннекторе подсветки на мгновение появляется напряжение , примерно от 170 до 280 вольт, затем оно падает , иногда до 40 вольт , иногда меньше, все это условно и зависит от модели телевизора, но какое то шевеление на коннекторе косвенно говорит о том что с драйвером все в порядке, о неисправности драйвера может говорить лишь полное отсутствие напряжения, в остальном же , не нагрузив драйвер однозначных выводов не сделать. По опыту скажу что в девяносто процентов случаев виноваты сгоревшие диоды. К тому же в данном аппарате что то гремело и перекатывались внутри, плюс владелец сказал что перед поломкой были белые пятна на экране, что явно указывало на то что отвалились линзы со светодиодов, а значит диоды сильно грелись. Чтобы добраться до диодов нужно разобрать матрицу. И здесь нас ждут две самых больших проблемы. Первая-матрица,она очень хрупкая и самая дорогая часть телевизора, если повредить, то все , телевизор можно выкинуть. Второе – шлейфа соединяющие t-con и матрицу, если повредить их в месте соединения со стеклом матрицы то ремонт практически не рентабелен. Снимаем декоративную лицевую рамку. Отклеиваем или откручиваем t-con, подгибаем в сторону матрицы и приклеиваем к ней как на фото.

Теперь нужно извлечь матрицу, я использую для этого присоски для снятия экранов мобильника. Можно и без них но так намного удобней.Очень аккуратно извлекаем матрицу, она должна извлекаться легко, если не идёт не тяните, посмотрите что держит. Матрицу убираем в сторону, ложим на что то мягкое, и вообще обходимся с ней очень нежно. Далее будет вторая рамка в которой лежала матрица, снимаем ее. Под ней бутерброд из рассеивателей- куча пленок и пластика.

Надеваем перчатки и аккуратно, не разбирая , поднимаем весь бутерброд, максимально стараемся сохранить их чистыми и красивыми, такими же как они были после снятия матрицы, любые царапины , грязь и пятна на этих плёнках потом будут видны на экране, если все таки оставили отпечатки пальцев или грязь, можно протереть изопропиловым спиртом, проверено он следов не оставляет. Если после ремонта у вас на экране видны полосы или пятна не круглой формы, значит вам повредили эти плёнки. Далее снимаем пластиковые упоры которые удерживают бутерброд и матрицу от провисания. Теперь снимаем бумажную подложку с прорезями для диодов.

И вот мы наконец то добрались до планок.

Они могут быть приклеены к поддону а могут быть ещё и прикручены. Теперь можно их проверить. В моем случае одна линейка из двух планок, восемь диодов, зажигалась примерно двадцатью четырьмя вольтами. Длина планок и количество диодов на них зависит от диагонали ТВ . Находим проблемные линейки, далее проверяем диоды в планках. На планках есть контрольные точки. В моем случае проверить можно было только парами, пара зажигалась примерно четырьмя вольтами. Можно проверить каждый диод удалив защитный слой с дорожек.Вот мы нашли сгоревшие диоды. И что же делать? Вариантов несколько. Заменить все планки на новые. Заменить все светодиоды на планках. Заменить только сгоревшие диоды. Самый правильный но и самый дорогой вариант это заменить все планки на новые. Только в таком случае можно серьезно говорить о гарантии и качестве. Диоды стоят правильные , припаяны качественно, линзы приклеены качественно. Второй вариант тоже неплох, но зависит от опыта мастера. Нужно отклеивать линзы, качественно подобрать и запаять диоды и качественно приклеить линзы, иначе могут быть засветы и другие проблемы. Ну и третий вариант,заменить только сгоревшие диоды , самый плохой но и самый дешёвый, поэтому и массовый. Во первых, другие диоды тоже деградировали и неизвестно когда выйдут из строя, серьезной гарантии уже не может быть. Во вторых диоды могут и скорее всего будут отличаться по спектру свечения, отсюда и засветы и может быть даже зеленоватая картинка. В третьих , что бы дать хоть какую-то гарантию мастер сильно понизит ток( ограничит яркость) процентов на сорок, а то и больше, такое ограничение уже видно невооруженным глазом. Все это создает почву для обмана владельца. Вам могут сказать что поменяли планки на новые но при этом заменят только сгоревшие диоды. Итак, вы определились как поступите, отремонтировали или заменили планки. Собираем в обратной последовательности. Собрали. Думаете ремонт окончен? Нет. Поговорим о всемирных заговорах. Не верите? А они есть. В условиях кризиса перепроизводства производителю нужно что бы вы меняли свой телевизор примерно раз в три года, а желательно чаще. Именно с этой целью все производители завышают ток подсветки. Устанавливают напряжение на диодах на максимально допустимом уровне, уменьшая тем самым срок работы.Плюс еще и банальная экономия-яркость хотим побольше , диоды дешевле.Все это приводит к скорому выходу подсветки из строя. И по этому при ремонте я всегда ограничиваю максимальный ток подсветки. На всех ТВ это ограничение выглядит примерно одинаково, нужно доработать блок питания путем удаления пары( или одного) резисторов из цепи обратной связи по току драйвера подсветки. Данная модель работает на драйвере BD9486F. Давайте посмотрим на типовое включение из даташита.

Максимальный ток подсветки задается номиналом резистора Fs.Вот как это работает. Контроллер рассчитывает ток по формуле Rs=в…“ * adim/Iled. Adim это сигнал отвечающий за яркость подсветки, когда вы накручиваете яркость через меню вы формируете это сигнал. Он может быть разной величины, но так как мы ограничиваем максимальную яркость предположим что его максимальное значение 2в. Iled это максимальный ток подсветки который мы хотим установить, предположим это 200мА или 0,2А. По формуле получается Rs=в…“*2/0.2=3.33 Ом. Давайте еще сильней понизим, до 100 мА , Rs=в…“*2/0.1=6.66 Ом. То есть что бы понизить максимальный ток нам нужно увеличить номинал Rs. Резистор Rs физически , как правило представляет собой группу резисторов соединенных параллельно-последовательно, иногда просто параллельно. В этой модели это группа резисторов R811-R818, вот она на схеме и на фото.

Что бы увеличить сопротивление группы параллельно соединенных резисторов, нужно убрать один из них, в данном случае разорвать одну из цепей, я убираю резистор R811, просто сдвигаю его. Теперь давайте посмотрим как изменился ток. Вот показания до удаления резистора.

91,5 мА, это не максимальный ток, это ток в режиме нет сигнала, в этом режиме телевизор сам приглушает яркость, но это сейчас и не важно.Вот показания после удаления

68,6 мА, нужно понимать что мы понизили не на примерно 20 мА а на примерно 24%.

Понижение на 24% практически не заметно глазу, но при этом сильно продлит жизнь диодам.Ну вот собственно и все , надеюсь было интересно.
