Ремонт телевизора своими руками: поиск причины, распространенные проблемы, особенности устройства и замены элементов в современных телевизорах

Современные ТВ приемники — это проработанные, технически совершенные изделия. Они рассчитаны с напряжением питания, изменяющимся в широких пределах, равно как и с другими параметрами. Дефекты телевизоров «из коробки» практически не встречаются. От пользователя не требуется делать устранение каких-либо вариантов нештатной работы устройства. Однако это не означает, что неисправность телевизора не может возникнуть в принципе. Не рекомендуется пытаться устранять серьезные проблемы самостоятельно. Лучше сразу везти ТВ в сервис или вызывать специалиста для профессиональной диагностики на дому.

Как устроены ЖК ТВ

Среднестатистический пользователь уверен, что главная часть LCD телевизоров — это экран. Да, этот функциональный узел действительно отличается сложностью. Но изображение на нем формируется благодаря сигналам, подаваемым центральной процессорной платформой, грубо говоря, материнской платой устройства.

Главную роль в конструкции LED телевизоров, несмотря на относительную простоту, играет блок питания. Именно он позволяет конкретной модели работать с широким диапазоном напряжений, одновременно подавая на все функциональные узлы контролируемый уровень энергообеспечения, необходимого для их стабильной и правильной работы.

При отказе любого конструктивного узла телевизор перестает показывать. В частности, по изображению на экране нельзя понять, как работает его задняя подсветка. Но когда она выходит из строя, увидеть картинку можно, только посветив фонариком на матрицу. Итак, основные поломки ЖК телевизоров могут возникать:

• в матрице, зоне расположения управляемых светопроницаемых ячеек;
• в блоке питания;
• в узле инвертора подсветки;
• из-за отказа электронных компонентов материнской платы и блока управления таймингами.

Основные причины поломок

Причины поломки телевизора могут быть разными. В большом количества случаев это перепады напряжения сети, пробои статики по антенному кабелю (или вследствие ударов молнии), аварийные ситуации на подключенном оборудовании. Есть и сугубо технологические отказы аппаратных компонентов из-за их заводских браков.

Важно! Огромное количество случаев обращения в сервисные центры — неисправности ТВ, вызванные его неправильной эксплуатацией.

Самостоятельно пытаться исправить неполадки телевизора может быть опасно. В большинстве случаев, неопытные действия могут вызвать дополнительные неприятности. Кроме прочего, такая работа пользователя прекращает гарантию производителя. Однако причины поломки телевизора, правильно диагностированные по видимым сбоям и случаям нештатного поведения устройства, позволят быстрее вызвать мастера или доставить изделие в сервисный центр.

Неисправности матрицы

Неисправности ЖК телевизоров, связанные с некорректной работой или повреждением светопроницаемой матрицы дисплея, пользователь может определить достаточно легко по видимым признакам. Есть две группы вариантов поломок. В одну входят неисправности системы передачи сигналов. Во вторую физические повреждения самой матрицы.

1. Заводские битые пиксели. Их рекомендуется находить еще во время покупки телевизора в магазине. По нормам, на всю плоскость экрана не должно быть более 5 точек, которые не меняют оттенок при воспроизведении изображения. Если их больше, устройство покупать не стоит. Битые пиксели не ремонтируются.
2. Поврежденные пиксели. Матрица ЖК дисплея довольно хрупкая, и в большинстве телевизоров она прикрыта тонкой пластиковой пластиной. В результате удара можно повредить пиксели (ячейки жидких кристаллов с управляемой светопроницаемостью) на большой площади. Как следствие, образуется пятно, чаще всего черного цвета (на некоторых матрицах — белого).
3. Результаты воздействия вибрации, влаги, переохлаждения. Во всех этих нештатных ситуациях на дисплее телевизора образуются самые разнообразные пятна, разводы. Это могут быть области с непоправимо поврежденными пикселями. Или они прекращают нормально управляться, искажают цвета, не могут воспроизводить правильный диапазон оттенков.

Группа вариантов нештатного поведения экрана ТВ более разнообразна. При повреждении дорожек шлейфа на матрице может сбоить картинка, от полос и помех до разбивания на квадратики и неверной цветовой гаммы. Все случаи описать просто невозможно, они хаотичны и в большой степени неповторимы.

Поломки блока питания

Неисправности ТВ, связанные с поломкой или неверной работой блока питания, происходят только в результате бросков напряжения сети.

Совет! Все без исключения телевизоры рекомендуется подключать через стабилизаторы. Или, в минимальном варианте, сетевые фильтры, устраняющие помехи и броски напряжения.

К типичным признакам того, что блок питания ТВ перестал выполнять свои функции, относятся:

• устройство не включается;
• телевизор начинает работать, но через некоторое время самостоятельно выключается;
• устройство выключается при попытке программирования или вызова экранного меню, при переключении каналов;
• при попытке включения индикатор готовности загорается и гаснет, мигает.

При недостаточной выходной мощности на отдельных контурах у телевизора может не загораться экран. В то же время, устройство исправно воспроизводит звук, переключает каналы, реагирует на другие команды пульта ДУ и корпусных кнопок. Что именно чинить в блоке питания, должен решать только квалифицированный специалист после тщательного тестирования. В том числе чтения данных внутренней служебной статистики самодиагностики телевизора.

Выход из строя инвертора подсветки

Если экран телевизора не запускается при нормальном воспроизведении звука, рекомендуется взять в руки фонарик и посветить на матрицу. В случае, когда сломалась или сбоит плата инвертора, пользователь увидит на ней вполне нормальное изображение в месте падения света.

Система подсветки современного телевизора относительно проста. Она линейна в недорогих моделях, светодиоды работают в одном цветовом спектре. В продвинутых изделиях устанавливается более сложная система из световых ячеек. Но в любом случае, этому набору светоизлучателей необходимо точно контролируемое стабилизированное питание.

Плата инвертора выполняет две задачи. С одной стороны, она повышает напряжение сигнала материнской платы до уровня, необходимого для запуска подсветки. С другой, стабилизирует выходной ток. О поломках платы может свидетельствовать:

• полностью темный экран;
• неравномерность подсветки, от зональной (разная внизу и вверху) у недорогих Edge LED систем, до пятнистой у Direct LED;
• нестабильность запуска светодиодов, отдельные области экрана вспыхивают, мерцают, зажигаются и гаснут.

Важно! В большинстве телевизоров плата инвертора размещена в нижней части дисплея. Рука пользователя почувствует тепло в этой области, если узел сбоит и делает многократные попытки запуска.

Если такая ситуация наблюдается даже во время нормальной работы ТВ, устройство рекомендуется тщательно протестировать. Возможно, инвертор держится, что называется, из последних сил, и его поломка очень близка.

Сбоит материнская плата

На материнских платах современных ТВ установлено множество как линейных электрических компонентов (резисторы, конденсаторы, диоды и так далее), так и сложных микроэлектронных чипов. Этот блок отвечает за большинство функций. В том числе, за интерфейс общения с пользователем, систему программирования и контроль параметров работы других модулей системы.

При серьезной поломке материнской платы телевизор даже не включится. Однако если при самодиагностике проблемы не были обнаружены, но модуль работает со сбоями, они могут проявляться уже при просмотре ТВ.

Важно! Стоит понимать, что обслуживанием периферии (входных и выходных портов) занят отдельный чип материнки. При его поломке все работает, кроме входов и выходов телевизора.

Проблемы в работе материнской платы можно определить по следующим признакам:

• телевизор реагирует на команды не каждый раз, делает это медленно, например, переключает каналы;
• на дисплее возникают помехи;
• телевизор неожиданно выключается или выходит в экранное меню;
• происходит сбой настроек;
• при попытке доступа к экранному меню или программирования телевизор выключается или переходит на начальную страницу графического интерфейса.

Материнскую плату необходимо чинить при появлении любых признаков неисправности. Если этого не делать, даже мелкая поломка может вызвать каскад отказов, до полного выхода модуля из строя.

Поломка платы контроля тайминга (T-con)

Плата тайминг-контроллера относится к самым надежным узлам телевизора. Она работает в полностью безопасных режимах. С одной стороны, на нее поступают команды с материнской платы. На выходе она передает сигнал на систему управления матрицей дисплея. Однако думать, что этот модуль не сломается, не стоит. Плата может перегреться, на ней накапливается пыль, помет тараканов. Не стоит забывать о бросках влажности и банальном заводском браке.

Признаки неисправности платы T-con можно определить по изображению на экране. Он может стать равномерно окрашенным, серого или белого цвета. К типовым признакам относятся разнообразные артефакты изображения, блоки сбоя построения картинки, полосы и временно возникающий снег, помехи. Часто встречается нарушение цветовой гаммы или переход картинки в черно-белый формат.

Многие производители в сериях своих устройств предлагают стандартизированные платы контроля тайминга. В результате ни с доступностью, ни с чрезмерно высокой стоимостью этих модулей у пользователя проблем не возникает. Поэтому при первых обнаруженных признаках неполадок стоит обязательно обратиться в сервис для ремонта телевизора.

Опубликовано: 09.10.2019 Главная / Smart TV

Телевизор не является долговечным устройством, но ломается реже, чем смартфоны, срок его жизни приблизительно соответствует ноутбукам и ПК. Причины поломок телевизоров самые разносторонние. Без физического доступа к проблемному устройству сложно что-то сказать, поэтому так или иначе нужно провести предварительную диагностику. Вы можете это сделать и сами, чтобы выяснить, почему не работает телевизор, что теперь делать и можно ли эту проблему исправить самостоятельно. Мы сделаем все, что от нас зависит, чтобы помочь вам справиться с этой трудностью.

Частые причины поломок телевизоров

Существует большое количество причин, из-за которых может выйти из строя телевизор. Опять же, многое зависит от того, что именно не работает так, как должно: только кнопки, не реагирует на какие-то действия или совсем не запускается.

Самые распространенные причины поломок телевизоров:

• повреждение операционной системы Smart TV;
• проблемы в цепи питания: проблемная розетка, поврежденный шнур, неисправный блок питания, пробой резистора на плате или даже перебой дорожки;
• выход из строя подсветки, из-за чего кажется, что телевизор не включается, но на самом деле картинка есть, просто очень тусклая (сюда же можно отнести неисправность блока инвертора);
• поломка блока обработки сигнала;
• различные неполадки с матрицей и материнской платой.

Если говорить о первоисточниках поломок телевизоров, скорее всего проблема в заниженных/завышенных характеристиках электрической цепи, низкокачественных комплектующих или вскрывшихся дефектах платы.

Смотрите также: Почему телевизор не показывает каналы?

Базовая диагностика

Прежде, чем вызывать мастера на ремонт телевизора, можно попробовать обнаружить причину проблемы самостоятельно. Для этого важно очень точно понять, что именно происходит и на каком этапе появляется проблема.

Вот пошаговый алгоритм решений:

1. Подключение к сети. Как себя ведет телевизор после подключения провода к розетке? У него должно быть типичное для этой модели ТВ поведение. Обычно загорается индикатор красного цвета. Если обычно это происходило, а сейчас нет – скорее всего проблема в питании.

1. Первые секунды после включения (если индикатор работает). Происходит ли что-то? Если нет изображения, нужно посмотреть, срабатывает ли подсветка экрана. Легче это определить в полной темноте. Выйти из строя может как блок подсветки, так и матрица. Если подсветка не сработала, следует посветить фонариком на экран, возможно, картинка там есть. Так мы определяем исправность LED-подсветки на ЖК, LED-телевизорах, а также самой матрицы.
2. Процесс запуска (если картинка есть). До какого этапа доходит телевизор и сопровождается ли процесс какими-то звуками? Если матрица и подсветка отрабатывают нормально, важно понять, в какой момент телевизор выключается после включения. Если это происходит практически сразу, возможно, сопровождается звуковыми сигналами, скорее всего проблема во внутренних комплектующих и нужен квалифицированный ремонт. В ситуации, когда доходит до заставки и зависает, более вероятен выход из строя операционной системы. Если пропало изображение на телевизоре, прочитайте о причинах по указанной чуть ранее ссылке.

1. После включения (если доходит до рабочего стола). Работают ли кнопки, реагирует ли телевизор хоть на что-то? Если нет, дело может быть в операционной системе или питании управляющей платы.
2. Проверка изображения (если ТВ отвечает на пульт и кнопки на корпусе). Часто бывает, что телевизор показывает синим цветом. Это явно указывает на поломку в блоке обработки сигнала. Оттенки могут быть и другие, но чаще именно синий.

1. Приложения (если картинка нормальная и Smart TV запускается). Можно ли загрузить какой-либо сервис? Если не работают приложения, практически всегда можно констатировать факт системной неисправности.
2. Звук (если все остальное стабильно функционирует). Звука нет ни в одном приложении? Присутствуют ли системные звуки (переключения каналов, набора символов на клавиатуре и т. п.)? Если звука совсем нет, часто проблема в его настройках или в том, что подключена беспроводная гарнитура, колонки, саундбар, которые не запустились вместе с ТВ. В случаях, когда все настройки корректные и не подключено других устройств, может слететь прошивка платы. Порой также отходит контакт или ломаются динамики, аудиодекодер, усилитель или разъем. Посмотрите подробнее, почему нет звука на телевизоре.

Бывают и ситуации, не описанные в пошаговом алгоритме диагностики. Например, плазменный телевизор через время после запуска выдает какой-то звук, но изображение отсутствует. Типичной проблемой для этой ситуации является поломка подсветки, ее составляющих или даже самой матрицы.

Дополнительно читайте: Почему не включается телевизоры LG и телевизоры Samsung?

Что можно сделать самостоятельно (без разбора)?

Как вы уже могли догадаться, причиной для списания телевизора со счетов может быть наличие проблем на 1-2 этапах. Однако даже здесь можно кое-что попробовать для устранения неполадки. Во всех последующих этапах шансы на успешное восстановление устройства без дорогостоящего ремонта только увеличиваются.

Что можно сделать своими руками, если сломался телевизор:

1. Проверить внешние элементы цепи питания. Сейчас важно убедиться, что розетка на 100% рабочая. Также нужно визуально осмотреть кабель, если у него есть повреждения, можно исправить проблему обычной скруткой и изолентой.
2. Восстановить приложения. Если не включаются приложения с главного экрана, следует перейти в их свойства и очистить кэш. В тех ситуациях, когда ожидаемый результат не наступил – можно переустановить приложение.

1. Сбросить телевизор к заводским настройкам. В каждой модели техники процедура несколько отличается, но в целом выглядит похожим образом. Инструкция по сбросу к заводским настройкам есть у нас в отдельной статье – как сбросить настройки телевизора. После этого с телевизора исчезнут все данные.

1. Перепрошить телевизор. Прошивка телевизора является основным решением большинства серьезных неполадок с системой. Можно установить не только фирменную, официальную операционную систему. На некоторые телевизоры разработаны альтернативные прошивки с дополнительные функциями или с вырезанными нежелательными приложениями.

Читайте также: Почему нет сигнала на телевизоре?

Способы ручного ремонта для людей с базовыми навыками в микроэлектронике

После выполнения перечисленных ранее шагов, следует подумать о наличии гарантийного обслуживания. Важно знать свои права, если телевизор на гарантии, лучше просто отдать его в ремонт. Это бесплатно, независимо от того, насколько дорогостоящее восстановление для него требуется. Обычно гарантия распространяется на все физические поломки, за исключением падений и попадания влаги. После самостоятельного разбора, гарантия аннулируется.

Как отремонтировать телевизор самостоятельно:

• Ремонт цепи питания. Первое, что нужно сделать – проверить, что ток доходит до всех потребителей на плате. С помощью мультиметра нужно выяснить, на каком узле пропадает напряжение, хотя оно там должно быть. Не забудьте более детально изучить состояние платы в блоке питания. Куда сложнее, если энергия не приходит на какие-то лапки чипов и контроллеров или напряжение слабее, чем должно быть. Но это тоже можно проверить, только нужно учитывать, что часто ток должен появляться именно в определенный момент, а не статично.
• Восстановление поврежденных элементов. Визуальный осмотр поможет определить неисправные элементы. Не всегда, конечно. Однако наличие участков с нехарактерным цветом, с деформированными комплектующими – явный знак, что там что-то не в порядке.
• Ремонт блоков. Сюда относится блок инвертора, обработки сигнала, развертки и т. п. Если плата проверена, и она работает нормально, значит нужно искать проблему в конкретных блоках.

К сожалению, мы не можем дать конкретики, так как платформы совершенно разные. Только общий алгоритм поиска причин поломки телевизора, остальное уже нужно выполнять на конкретном устройстве.

Когда обратиться в сервисный центр?

В ситуациях, когда вручную решить проблему не получается, остается только отнести телевизор в сервисный центр. Чтобы исправить изображения на телевизоре там проведут замену нужной платы или выполнят ее ремонт. За самые простые процедуры по восстановлению платы, блока питания и других блоков обычно берут 2000-2500 рублей. Если не работает экран телевизора 42” и более, то к этой сумме стоит добавить еще 500-1000 рублей. В среднем выходит 3000-3500 рублей. Более сложные ремонты стоят до 5000 рублей. При этом диагностика бесплатна, если выполнять дальнейший ремонт в этом сервисе. В противном случае, могут взять 500 рублей (реже до 1000 рублей).

Есть определенный риск, что телевизор не имеет смысла ремонтировать. К примеру, при повреждении матрицы или поломке платы, не подлегающей ремонту, процедура нецелесообразна. Дешевле приобрести новый телевизор, чем устанавливать новые, оригинальные комплектующие. Некий компромисс – найти такой же телевизор (или с такой же комплектующей), у которого другая поломка, и перекинуть запчасть. Это более рискованно.

Мы сделали все, что в наших силах: описали частые причины поломок телевизоров, а также все возможные способы их исправления собственными силами. Расценивайте материал, как инструкцию по предварительной диагностике, которая к тому же может сэкономить немало денег, если удастся исправить самостоятельно проблему. Но в случае отрицательного результата, вы все равно будете знать, что сделали все, что могли и можно с чистой совестью отвести телевизор в сервисный центр.

Неожиданная поломка ЖК-телевизора – досадная неприятность, которую своими силами решить можно только обладая соответствующими знаниями. Лучше обратиться в сервисный центр к специалистам для экспертной оценки неисправности и ее устранения. Качественный ремонт телевизоров обеспечат настоящие мастера из TVmastera, обладающие солидным опытом решения подобных проблем.

Мы подобрали самые распространенные типы неисправностей и причины их появления. Возможно, это поможет вам самим определиться с причиной и ехать в сервисный центр уже немного подготовленными.

Проблемы с включением и выключением питания

Если устройство не реагирует при включении кнопки питания, то проблема скорее всего именно с БП. Он может перегореть вследствие сильного скачка напряжения, несмотря на то, что современные модели оснащены уровнями защиты.

Симптомы при неисправном БП: телевизор вообще не включается, самопроизвольно выключается через некоторое время, кнопка питания постоянно мигает, индикатор загорается и сразу тухнет.

Причина бывает в материнской плате, на которой могут появиться микротрещины именно из-за скачка напряжения. Точнее скажут в сервисном центре, где проведут полную диагностику.

Неисправность матрицы

Более сложная проблема – это поломка матрицы или связанных с ней элементов электроники. Замена её в случае полной неработоспособности иногда нецелесообразна ввиду высокой стоимости сопоставимой по цене с новым телевизором. Но некоторые поломки типа подсветки матрицы (инвертора) и прилегающих компонентов подлежат ремонту и замене.

Отдельные неисправности матрицы

Причинами выхода из строя матрицы могут быть удар твердым предметом по экрану, попадание влаги или износ вследствие длительной работы. Возможно причиной может быть заводской брак, который проявился через некоторое время.

Вследствие этого могут появляться цветные или черные полосы, различные искажения или полное отсутствие картинки. Точную причин помогут установить в специализированной ремонтной мастерской.

Основные причины неисправности подсветки матрицы

• Некорректная работа модуля подсветки (преобразователя). Проверить его можно подключив к заведомо исправной матрице;
• Выгорание лампы матрицы. В случае ее полной неработоспособности легко заменяется в условиях сервиса. Причиной поломки может стать скачок напряжения или изначально некачественная деталь;
• Повреждение лампы матрицы. Происходит вследствие неаккуратного обращения с телевизором при случайном ударе или других физических воздействий. В этом случае обязательно обратитесь в ремонт телевизоров, чтобы заменить неисправный инвертор.
• Затемнение экрана и другие искажения изображения. Это тоже свидетельствует о неисправности матрицы.

Признаки неисправности изображения матрицы

• “Снег” на экране. При обнаружении подобного искажения изображения в первую очередь следует проверить подключение антенны, целостность кабеля или попробовать перенастроить каналы. Если это не помогло, то проблема кроется глубже: возможно в тюнере или же самой матрице;
• Мигающее изображение. Вероятнее всего лампа подсветки приказала “долго жить”, но бывает и проблема в системе охлаждения;
• Вертикальные или горизонтальные полосы. Причина кроется в неисправности модуля строчной развертки или же блоке кадровой развертки. В любом случае требуется диагностика мастера сервисного центра;
• Битые пиксели или разбитая матрица. Появление черных или цветных точек, признак битых пикселей. В некоторых случаях они не причиняют дискомфорта при просмотре телевизора, но со временем их количество может увеличиться. Ремонту такая неисправность не подлежит, только полная замена матрицы;
• “Буйство красок”. Если на экране наблюдается полная цветовая неразбериха, то причиной может быть банальный слет программной прошивки. Решается проблема переустановкой на более свежую и стабильную версию программы;
• Исчезновение какого-либо цвета. Такая проблема возникает в случае неисправности блока цветности или видеоусилителя. Решается его заменой;
• Вертикальные или горизонтальные полосы. Возможно неисправна сама матрица, проблема в некоторых модулях материнской платы или вздувшихся конденсаторах. Все это чиниться в сервисном центре;
• Отсутствие изображения, белый экран. Причина в сгоревших электролитических конденсаторах на материнской плате;
• Широкие полосы одного или двух цветов. Нужно проверить надежность соединения шлейфа соединения матрицы с платой, а также его целостность;
• Полосы в одном месте дисплея. Часто проблема кроется в модуле дешифратора или драйвере сканера. Также нарушение может свидетельствовать в некорректной работе RAM памяти. В последнем случае микросхему нужно полностью заменить.

Неисправная материнская плата

На проблемы с материнской платой указывают частые помехи во время работы дисплея, трудности в управлении функциями, нерабочие разъемы подключений, невозможность настройки оборудования. Чаще всего специалисты диагностируют выход из строя преобразователя DС или полный сбой программного обеспечения. Оба случая легко исправляются мастерами сервисного центра по ремонту телевизоров.

Неисправный пульт управления

Достаточно распространенный вид неисправности, причина которого в самом неработоспособном пульте ДУ или приемнике на телевизоре. Если же не работают даже кнопки на телевизоре, то скорее всего дело в некорректной работе процессора контроллера.

Проблемы со звуком

Тоже довольно распространенная проблема, которая может возникнуть либо из-за неисправного динамика, либо полностью неработоспособного усилителя звука. Иногда проблема кроется в самом радиоканале и источнике, более точно скажут в сервисе по ремонту.

Другие неисправности ЖК телевизора

• Охлаждающая система. Частая проблема, которая может быть решена самостоятельно, путем очистки радиаторов от скопившейся пыли и замены термопасты под центральными чипами;
• Ресивер и антенна. Тоже распространенная поломка, которая чаще всего решается проверкой соединения контакта кабеля с ТВ. Иногда неработоспособно именно внешнее устройство ресивера;
• Видеопроцессор. Очень важная часть системы телевизора, поломка которого выливается в искаженное изображение. Это могут быть вертикальные и горизонтальные полосы и другие цветовые искажения. Для определения данной неисправности требуется специальная сервисная диагностика.

Распространенные неисправности популярных марок телевизоров

Samsung

Специалисты сервисных центров выделяют, что распространенной неисправностью телевизоров Samsung чаще всего является программная прошивка. Из-за этого могут возникать спонтанные отключения, зависание и торможение изображения. Часто нестабильная прошивка вводит телевизор в постоянный режим перегрузки, что приводит к самым различным проблемам.

LG

Наиболее распространенные проблемы телевизоров LG – это переход в автоматический режим (проблема процессора), узкие полоски на экране (проблема конденсаторов) и не сохранение настроек (решается обновлением прошивки).

Philips

Иногда у телевизоров Philips изображение транслируется в искаженном виде, что говорит о проблеме в микросхемах. Или устройство не реагирует на нажатие кнопок, что говорит о проблемах с памятью или неработоспособности пульта управления. Также бывает слабая яркость картинки, причиной которой может быть проблемы с подсветкой экрана.

Ремонт ЖК телевизора своими руками

Можно осуществить ремонт ЖК телевизора своими руками, но для этого вам понадобиться минимальный набор инструментов.

• Мультиметр – определяет напряжение в контрольных точках;
• Осцилограф – сопоставляет сигналы в отдельных точках со схемой самого телевизора;
• Усилитель – определяет место пропадания сигнала звука.

Также вам понадобятся набор отверток (включая шестигранники), паяльная лампа с феном, плоскогубцы и соответствующие инструменты. Лучше всего взять специализированный набор именно для ремонта современных ЖК телевизоров.

Кроме этого нужно точно понимать все свои действия и минимум разбираться в устройстве современных телевизоров и уметь читать схемы. Сейчас используется более тонкая электроника, которая требует немного других знаний.

Если не уверены в своих силах лучше воспользуйтесь услугами специалистов по ремонту телевизоров, которые обладают всем необходимым инструментом, соответствующими навыками и опытом устранения неполадок.

Содержание

Как понять, что ЖК-телевизору нужен ремонт? Обычно это заметно сразу – телевизор не работает нормально, либо не включается. Звук или картинка могут воспроизводиться со сбоями, а также не воспроизводиться вообще.

Типичные неисправности блоков ЖК телевизоров

Большинство неисправностей телевизора на глаз не определить. Для проведения качественной диагностики требуется специальное оборудование, и далеко не каждый пользователь телевизора держит такое у себя дома. Будьте осторожны, проводя диагностику и ремонт жидкокристаллических телевизоров самостоятельно. Существует большой риск неправильно определить проблему и только усугубить ситуацию.

Итак, какие основные компоненты могут сломаться в телевизоре? Рассмотрим их подробнее.

Основная плата (main board)

Плата SSB – главная плата в телевизоре, «материнка». По мере развития современных технологий, функционал материнской платы значительно разросся. Основная плата в ЖК-телевизорах и сейчас продолжает дополняться новыми компонентами и узлами.

К функциям системной платы относятся:

• Настройка цветопередачи.
• Настройка параметров звука.
• Занимается поиском аналоговых и цифровых каналов. Поиск может осуществляться в автоматическом или ручном режиме, через тюнер.
• Переключение электрических цепей после подключения дополнительных устройств.
• Откликается на команды пользователя.

Иногда телевизоры сами запрограммированы подсказывать, что может сломаться в них. В ядре «материнки» находится центральный процессор. Он выполняет большую часть задач, приходящихся на эту часть устройства. Информация от ЦП на остальные узлы платы перемещается по двунаправленным линиям SDA и SCL. Если ЦП не получает ответа от узла, прибор может перейти в аварийный режим. В некоторых телевизорах устройство автоматически прогоняет себя через самодиагностику и начинает посылать сигналы посредством светодиодных индикаторов. Каждый сигнал является кодом ошибки. Поврежденное место/причина поломки зашифрованы в последовательности смены световых вспышек. Чтобы расшифровать сигнал, нужна сервисная инструкция к прибору или консультация мастера.

Сломался телевизор? Наши мастера помогут! Оставьте заявку и мы проведем бесплатную диагностику!

Оставить заявку

При первом обращении скидка 15% на все работы!

Вам не нужно никуда ехать — наш курьер бесплатно заберет технику на диагностику и вернет ее вам после ремонта.

Неполадки, явственно указывающие на наличие проблем в материнской плате:

• Прибор нельзя настроить;
• Управление не работает;
• Возникают помехи на экране;
• Сигнал не проходит через порты.

Чаще всего необходимость ремонта мониторов возникает по следующим причинам:

• Сбой в работе вторичных преобразователей DC/DC;
• Сбой ПО в микросхемах памяти телевизора.

Блок питания (БП)

Что это – блок питания? БП обеспечивает питание всех элементов телевизора. Представляет собой импульсный стабилизатор напряжения, порционно распределяющий по компонентам телевизора энергию первичного источника питания.

Скачки напряжения подвергают блок питания большим нагрузкам. Если телевизор не работает после грозы, это ясно свидетельствует о том, что БП перегорелся. Также из строя могут выйти отдельные составляющие блока.

На неполадки в плате питания указывают следующие признаки:

• Прибор нельзя включить;
• Время от времени происходят произвольные отключения;
• Индикатор не работает, мигает или быстро затухает после включения аппарата;
• Экран гаснет, в то время как сам прибор продолжает работать – проигрывает звук и использует электричество.

Матрица (экран)

Матрица ЖК-экрана особенно уязвима к механическим повреждениям. Если вы роняете прибор или заливаете его любым видом жидкости, готовьтесь к покупке нового телевизора. Разбитый экран невозможно восстановить. Тем не менее, несколько перегоревших ламп на LCD телевизорах вполне заменяемы.

Неисправности матрицы, которые можно исправить:

• Вертикальные полосы;
• Запаздывающее изображение;
• Серая или залитая молочным туманом поверхность экрана;
• Раздваивание объектов в динамических сценах.

Неисправности матрицы чаще всего приводят к замене всего устройства. Матрица стоит дорого, поэтому не всегда есть смысл ограничиваться покупкой только этой детали на замену.

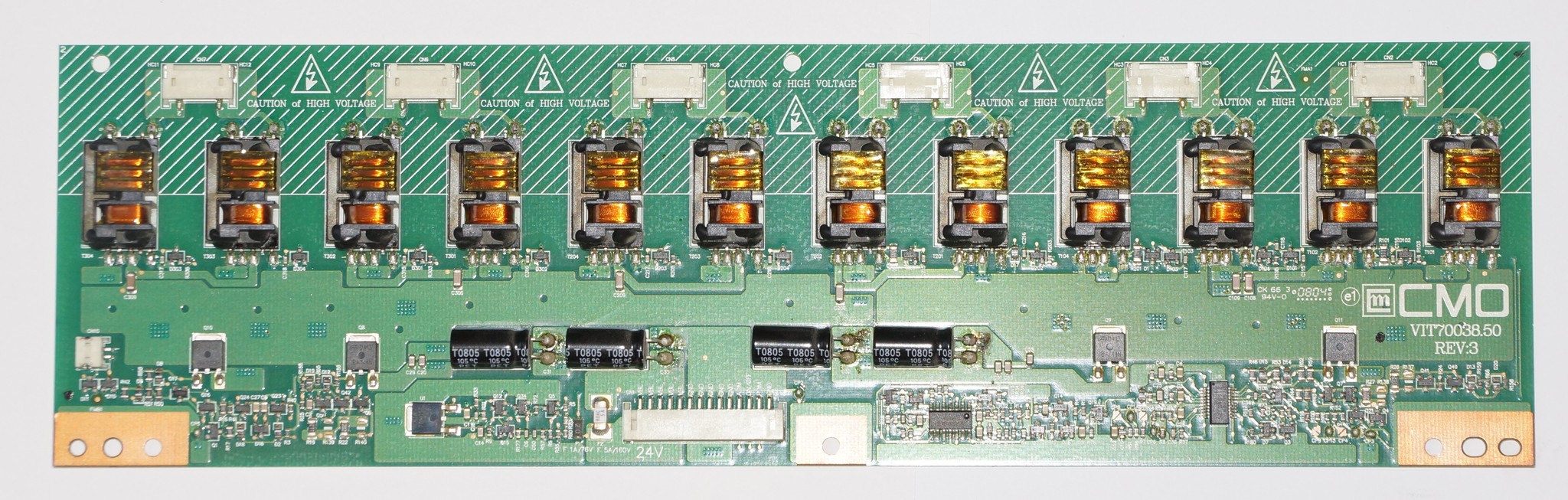

Инвертор (блок подсветки)

Для полноценного функционирования, лампы подсветки требуют подачи высокого напряжения. Инвертор в телевизоре преобразует небольшое поступающее от платы питания напряжение 12-24В в высокое.

На неисправность инвертора указывают следующие неполадки:

• Во время работы прибора воспроизводится только звук, видеоряд отсутствует;
• Видео появляется только на мгновение после включения телевизора, затем моментально отключается.

Чтобы проверить версию о выходе из строя инвертора, возьмите обычный фонарик. Наведите луч света на экран. В случае проблемы в блоке подсветки, картинка продолжает проигрываться телевизором, поэтому на экране вы сможете увидеть размытые движения блеклых теней. Если телевизор отключается со щелчком, это срабатывает встроенная в плату питания защита.

T-Con (тайминг-контроллер)

Что такое тайминг-контроллер? Контроллер матрицы – это преобразователь видеоданных, без которого матрица не смогла бы отображать полученную информацию. На тайминг-контроллер поступает поток данных с материнки, который затем трансформируется в доступные для считывания матрицей сигналы.

T-con состоит из:

• Генератор опорного напряжения, занимающийся гамма-коррекцией;
• Модуль интерфейса принимает потоки данных, содержащих информацию о цветовых значениях;
• Блок управления фазами;
• Блок синхронизации.

Как распознать, что источником неполадок служит тайминг-контроллер:

• Экран залит белым или серым цветом;
• Искажается цветовая палитра;
• По экрану расползаются рябь и полосы.

Что можно отремонтировать самостоятельно

Лучше не трогать начинку ЖК-телевизоров, не имея базовых представлений о ее устройстве.

Однако при наличии подготовки, можно сделать следующее:

• Провести ремонт БП;
• Починить пульт дистанционного управления;
• Заменить вышедшие из строя лампы в блоке подсветки;
• Разобраться с отсутствием телевизионного сигнала.

ВАЖНО! Подумайте десять раз, прежде чем менять матрицу на устройстве. Сравните цену готового прибора со стоимостью матрицы к нему. Ремонтные работы тоже потребуется оплачивать; в противном случае, велика вероятность случайно повредить и новую матрицу, и еще целые элементы вашего телевизора. В случае заказа ремонтных работ вы хотя бы сможете получить компенсацию за недобросовестную починку.

Можно ли отремонтировать матрицу самостоятельно? В большинстве случаев, ремонт ЖК-матрицы невозможен.

Проблемы с пультом ДУ

Возможные неисправности пульта дистанционного управления и методы их исправления:

• Сели батарейки. Замените их новыми.
• Прибор зарос изнутри пылью и грязью. Разберите его и хорошенько прочистите слипшиеся внутренности, уделив особое внимание контактам.
• Пульт был залит жидкостью. Просушите его. Для повышения результативности процесса, сушите пульт в разобранном и почищенном виде.

Если эти простые операции не помогают реабилитировать пульт, просто купите другой. Избавиться от старого прибора и заменить его новым – проще и быстрее, чем долго диагностировать проблему, а затем тратить много времени на починку. Пульты ДУ обычно стоят дешевле, чем ваше время.

Нет сигнала

Сегодня телевизоры оснащаются технологией шумоподавления. Это приводит к тому, что телевизор банально отказывается включаться, если на него не поступает сигнал телетрансляции. Когда не поступает ТВ-сигнал, телевизор просто переходит в режим ожидания. Поэтому, прежде чем паниковать и искать неполадки в самом аппарате, начните с простой проверки на наличие сигнала телевизионного вещания.

Ремонт блока питания

Ремонт платы питания ЖК-телевизора лучше доверить мастерам. Не пренебрегайте своей безопасностью. Неумело сделанный ремонт ЖК-телевизора может обойтись дороже, чем квалифицированная помощь специалистов. Не начинайте ремонт блока питания самостоятельно, если у вас нет инструментов и познаний в области радиоэлектроники.

Проще всего на плате питания заменить конденсаторы. С этой задачей может справиться даже человек без специальной подготовки. Однако важно еще убедиться, что вы правильно диагностировали проблему устройства. Возьмите специальные инструменты или сразу вызовите мастера.

Как заменить вздувшиеся конденсаторы на блоке питания:

• Отсоедините прибор от сети;
• Разрядите при помощи постороннего прибора высоковольтный конденсатор. Для разрядки подойдет обычная электрическая лампочка. На несколько секунд приставьте разъем лампы к конденсатору.
• Снимите винты с задней панели телевизора и уберите крышку. С расположенными изнутри защелками обращайтесь аккуратно, иначе потом вам не удастся поставить на место крышку ровно и красиво.
• БП располагается в стороне от системной платы. Найдите на БП визуально 3 трансформаторных модуля. К ним относятся: трансформатор дежурного режима устройства, источник питания инвертора, дроссель стабилизатора напряжения. Дроссель – это катушка индуктивности, своеобразный ограничитель, сглаживающий работу проходящего через него электрического тока. Дежурный режим телевизора – это «выключенный» телевизор, при этом соединенный с электрической сетью.
• Напряжение на дежурном трансформаторе подключенного к сети устройства должно соответствовать значению 5В. На схеме прибора или изучив нанесенную поверх корпуса информацию, найдите подписанный этим значением контакт.
• Если у вас есть тестер, проведите обследование цепи на предмет разрыва. 1 щуп приставьте к 5-вольтному контакту, другой – к катоду диода, находящегося на радиаторе.
• Подключите телевизор к сети и переместите 1 щуп на корпус устройства.
• Измерьте напряжение. Если напряжение меньше 5В, это может сигнализировать о том, что конденсаторы не справились с нагрузкой и их необходимо заменить.
• Осмотрите конденсаторы выше трансформатора на предмет вспухания. Раздутые конденсаторы предназначены для списания.
• Осмотрите конденсаторы ниже на предмет усыхания.
• Предварительно отключите от платы питания матричный шлейф и все провода.
• Снимите с платы 4 винтовых крепления.
• Разрядите все конденсаторы при помощи вольтметра, лампочки или 5-10 ваттного резистора.
• Используйте паяльник, чтобы извлечь испорченные конденсаторы.
• Затем припаяйте новые детали. Не напутайте с полярностью.
• Верните плату на место, закрутив винты, подключив шлейф и провода. Поставьте на место крышку.
• Измерьте напряжение на трансформаторе. Если напряжение составляет 5В, работа выполнена успешно.

ВАЖНО! Если вы не разрядите конденсаторы, вы рискуете получить удар током! Чтобы безопасно для себя отремонтировать телевизор, сперва снимите заряд с конденсаторов.

Замена ламп подсветки

Чтобы заменить лампы, не нужно специальных навыков. Для этого достаточно элементарной осторожности и хорошей памяти. Ремонт лампового телевизора подразумевает предварительную разборку прибора на составные части. Чтобы потом не запутаться в процессе сборки, можно делать фото этапов процесса на телефон или камеру.

Пошаговая инструкция:

• Отключите устройство от сети;
• Аккуратно снимите с аппарата заднюю крышку;
• Осторожно вытащите из гнезд все ведущие к матрице шлейфы;
• Отсоедините панель управления;
• Снимите корпус с платами;
• Прежде чем снять матрицу, открутите раму;
• Осторожными нажатиями уберите крепление на защелках, чтобы высвободить матрицу и фильтры;
• Подключите телевизор к сети;
• Нажмите кнопки на модуле управления, вызовите сервисное меню;
• Когда лампы загорятся, определите поврежденные элементы подсветки;
• Замените неработающие лампы;
• Соберите аппарат;
• Проведите обнуление ошибок ламп: найдите соответствующую строку в сервисном меню и сбросьте показатель.

Когда звонить в сервисный центр

Любые серьезные неисправности ЖК-телевизоров лучше устранять при поддержке специалистов из сервисного центра, особенно если устройство на гарантии.

Причины обратиться в центр сервисного обслуживания по поводу ремонта мониторов и телевизоров:

• Почти все неполадки, перечисленные в этой статье.
• Не удается подключить устройство через HDMI-порт. Проводите подключение к выключенному телевизору!
• Нет изображения, или оно транслируется с искажениями и помехами.
• Невозможно сохранять и настраивать телеканалы. Возможно, забарахлили микросхемы в памяти.
• Пропал звук.
• Телевизор не включается.

ВАЖНО! Перед вызовом мастера, убедитесь лично: не сели ли в пульте батарейки; а также проверьте наличие сигнала ТВ-вещания. Эти простые действия сэкономят всем время и деньги.

Замена дисплея телевизора Цифровой ресивер: преимущества, подключение и где купить Как выбрать лучший телевизор на кухню
