Ремонт телевизоров — методика отыскания неисправностей для начинающих

Современные ТВ приемники — это проработанные, технически совершенные изделия. Они рассчитаны с напряжением питания, изменяющимся в широких пределах, равно как и с другими параметрами. Дефекты телевизоров «из коробки» практически не встречаются. От пользователя не требуется делать устранение каких-либо вариантов нештатной работы устройства. Однако это не означает, что неисправность телевизора не может возникнуть в принципе. Не рекомендуется пытаться устранять серьезные проблемы самостоятельно. Лучше сразу везти ТВ в сервис или вызывать специалиста для профессиональной диагностики на дому.

Как устроены ЖК ТВ

Среднестатистический пользователь уверен, что главная часть LCD телевизоров — это экран. Да, этот функциональный узел действительно отличается сложностью. Но изображение на нем формируется благодаря сигналам, подаваемым центральной процессорной платформой, грубо говоря, материнской платой устройства.

Главную роль в конструкции LED телевизоров, несмотря на относительную простоту, играет блок питания. Именно он позволяет конкретной модели работать с широким диапазоном напряжений, одновременно подавая на все функциональные узлы контролируемый уровень энергообеспечения, необходимого для их стабильной и правильной работы.

При отказе любого конструктивного узла телевизор перестает показывать. В частности, по изображению на экране нельзя понять, как работает его задняя подсветка. Но когда она выходит из строя, увидеть картинку можно, только посветив фонариком на матрицу. Итак, основные поломки ЖК телевизоров могут возникать:

• в матрице, зоне расположения управляемых светопроницаемых ячеек;
• в блоке питания;
• в узле инвертора подсветки;
• из-за отказа электронных компонентов материнской платы и блока управления таймингами.

Основные причины поломок

Причины поломки телевизора могут быть разными. В большом количества случаев это перепады напряжения сети, пробои статики по антенному кабелю (или вследствие ударов молнии), аварийные ситуации на подключенном оборудовании. Есть и сугубо технологические отказы аппаратных компонентов из-за их заводских браков.

Важно! Огромное количество случаев обращения в сервисные центры — неисправности ТВ, вызванные его неправильной эксплуатацией.

Самостоятельно пытаться исправить неполадки телевизора может быть опасно. В большинстве случаев, неопытные действия могут вызвать дополнительные неприятности. Кроме прочего, такая работа пользователя прекращает гарантию производителя. Однако причины поломки телевизора, правильно диагностированные по видимым сбоям и случаям нештатного поведения устройства, позволят быстрее вызвать мастера или доставить изделие в сервисный центр.

Неисправности матрицы

Неисправности ЖК телевизоров, связанные с некорректной работой или повреждением светопроницаемой матрицы дисплея, пользователь может определить достаточно легко по видимым признакам. Есть две группы вариантов поломок. В одну входят неисправности системы передачи сигналов. Во вторую физические повреждения самой матрицы.

1. Заводские битые пиксели. Их рекомендуется находить еще во время покупки телевизора в магазине. По нормам, на всю плоскость экрана не должно быть более 5 точек, которые не меняют оттенок при воспроизведении изображения. Если их больше, устройство покупать не стоит. Битые пиксели не ремонтируются.
2. Поврежденные пиксели. Матрица ЖК дисплея довольно хрупкая, и в большинстве телевизоров она прикрыта тонкой пластиковой пластиной. В результате удара можно повредить пиксели (ячейки жидких кристаллов с управляемой светопроницаемостью) на большой площади. Как следствие, образуется пятно, чаще всего черного цвета (на некоторых матрицах — белого).
3. Результаты воздействия вибрации, влаги, переохлаждения. Во всех этих нештатных ситуациях на дисплее телевизора образуются самые разнообразные пятна, разводы. Это могут быть области с непоправимо поврежденными пикселями. Или они прекращают нормально управляться, искажают цвета, не могут воспроизводить правильный диапазон оттенков.

Группа вариантов нештатного поведения экрана ТВ более разнообразна. При повреждении дорожек шлейфа на матрице может сбоить картинка, от полос и помех до разбивания на квадратики и неверной цветовой гаммы. Все случаи описать просто невозможно, они хаотичны и в большой степени неповторимы.

Поломки блока питания

Неисправности ТВ, связанные с поломкой или неверной работой блока питания, происходят только в результате бросков напряжения сети.

Совет! Все без исключения телевизоры рекомендуется подключать через стабилизаторы. Или, в минимальном варианте, сетевые фильтры, устраняющие помехи и броски напряжения.

К типичным признакам того, что блок питания ТВ перестал выполнять свои функции, относятся:

• устройство не включается;
• телевизор начинает работать, но через некоторое время самостоятельно выключается;
• устройство выключается при попытке программирования или вызова экранного меню, при переключении каналов;
• при попытке включения индикатор готовности загорается и гаснет, мигает.

При недостаточной выходной мощности на отдельных контурах у телевизора может не загораться экран. В то же время, устройство исправно воспроизводит звук, переключает каналы, реагирует на другие команды пульта ДУ и корпусных кнопок. Что именно чинить в блоке питания, должен решать только квалифицированный специалист после тщательного тестирования. В том числе чтения данных внутренней служебной статистики самодиагностики телевизора.

Выход из строя инвертора подсветки

Если экран телевизора не запускается при нормальном воспроизведении звука, рекомендуется взять в руки фонарик и посветить на матрицу. В случае, когда сломалась или сбоит плата инвертора, пользователь увидит на ней вполне нормальное изображение в месте падения света.

Система подсветки современного телевизора относительно проста. Она линейна в недорогих моделях, светодиоды работают в одном цветовом спектре. В продвинутых изделиях устанавливается более сложная система из световых ячеек. Но в любом случае, этому набору светоизлучателей необходимо точно контролируемое стабилизированное питание.

Плата инвертора выполняет две задачи. С одной стороны, она повышает напряжение сигнала материнской платы до уровня, необходимого для запуска подсветки. С другой, стабилизирует выходной ток. О поломках платы может свидетельствовать:

• полностью темный экран;
• неравномерность подсветки, от зональной (разная внизу и вверху) у недорогих Edge LED систем, до пятнистой у Direct LED;
• нестабильность запуска светодиодов, отдельные области экрана вспыхивают, мерцают, зажигаются и гаснут.

Важно! В большинстве телевизоров плата инвертора размещена в нижней части дисплея. Рука пользователя почувствует тепло в этой области, если узел сбоит и делает многократные попытки запуска.

Если такая ситуация наблюдается даже во время нормальной работы ТВ, устройство рекомендуется тщательно протестировать. Возможно, инвертор держится, что называется, из последних сил, и его поломка очень близка.

Сбоит материнская плата

На материнских платах современных ТВ установлено множество как линейных электрических компонентов (резисторы, конденсаторы, диоды и так далее), так и сложных микроэлектронных чипов. Этот блок отвечает за большинство функций. В том числе, за интерфейс общения с пользователем, систему программирования и контроль параметров работы других модулей системы.

При серьезной поломке материнской платы телевизор даже не включится. Однако если при самодиагностике проблемы не были обнаружены, но модуль работает со сбоями, они могут проявляться уже при просмотре ТВ.

Важно! Стоит понимать, что обслуживанием периферии (входных и выходных портов) занят отдельный чип материнки. При его поломке все работает, кроме входов и выходов телевизора.

Проблемы в работе материнской платы можно определить по следующим признакам:

• телевизор реагирует на команды не каждый раз, делает это медленно, например, переключает каналы;
• на дисплее возникают помехи;
• телевизор неожиданно выключается или выходит в экранное меню;
• происходит сбой настроек;
• при попытке доступа к экранному меню или программирования телевизор выключается или переходит на начальную страницу графического интерфейса.

Материнскую плату необходимо чинить при появлении любых признаков неисправности. Если этого не делать, даже мелкая поломка может вызвать каскад отказов, до полного выхода модуля из строя.

Поломка платы контроля тайминга (T-con)

Плата тайминг-контроллера относится к самым надежным узлам телевизора. Она работает в полностью безопасных режимах. С одной стороны, на нее поступают команды с материнской платы. На выходе она передает сигнал на систему управления матрицей дисплея. Однако думать, что этот модуль не сломается, не стоит. Плата может перегреться, на ней накапливается пыль, помет тараканов. Не стоит забывать о бросках влажности и банальном заводском браке.

Признаки неисправности платы T-con можно определить по изображению на экране. Он может стать равномерно окрашенным, серого или белого цвета. К типовым признакам относятся разнообразные артефакты изображения, блоки сбоя построения картинки, полосы и временно возникающий снег, помехи. Часто встречается нарушение цветовой гаммы или переход картинки в черно-белый формат.

Многие производители в сериях своих устройств предлагают стандартизированные платы контроля тайминга. В результате ни с доступностью, ни с чрезмерно высокой стоимостью этих модулей у пользователя проблем не возникает. Поэтому при первых обнаруженных признаках неполадок стоит обязательно обратиться в сервис для ремонта телевизора.

Опубликовано: 09.10.2019

ЖК телевизоры в настоящее время практически вытеснили телеприемники с лучевой трубкой. LCD панели отличаются высоким качеством картинки, меньшими габаритами (тонкий корпус), что позволяет их вешать на стену, и меньшим потреблением электроэнергии. Но, несмотря на все эти преимущества перед старыми моделями телевизоров, поломок у ЖК телевизоров не стало меньше. Поэтому, если ваш LCD телевизор вышел из строя, у вас есть 3 выхода:

• произвести ремонт в сервисном центре;
• вызвать мастера на дом;
• отремонтировать технику самостоятельно.

Но сначала необходимо определиться, какая неисправность появилась в вашем ТВ. Стоит ли обращаться к специалисту или можно отремонтировать ЖК телевизор своими руками?

Типичные неисправности блоков ЖК телевизоров

Чтобы найти причину поломки, мастеру часто приходится применять специальное оборудование. Но иногда неисправность на электронной плате можно определить и визуально, например, если вздулись конденсаторы. В любом случае тот, кто берется за ремонт, должен иметь необходимые навыки и знания, без которых можно “убить” телевизор окончательно. Ниже мы перечислим основные блоки, входящие в конструкцию ЖК/LCD телевизоров, которые наиболее часто подвергаются поломкам.

Основная плата (main board)

Под контролем материнской платы находятся все основные составляющие аппарата: инвертор, тайминг-контроллер, блок питания. Материнка содержит процессор, память, тюнер, конверторы и т.д. При возникновении каких-либо неисправностей, связанных с main board, возможно появление следующих симптомов:

• невозможно настроить аппарат,
• не работают входы,
• картинка на экране отображается с помехами,
• возникают трудности с управлением.

Блок питания (БП)

Данный узел подает питание ко всем модулям телеприемника, в том числе и к материнской плате. Хотя БП и имеет разные виды защит, в ряде случаев они оказываются неэффективными.

Если блок питания перегорает, или выходят из строя некоторые элементы, входящие в его состав, то появляются такие симптомы:

• ТВ не включается;
• индикатор моргает или не горит вообще;
• аппарат самопроизвольно выключается;
• при включении индикатор начинает светиться и сразу гаснет;
• во время работы телевизора экран становится черным, но звук не пропадает.

Матрица (экран)

Чаще всего экран либо разбивается, либо заливается жидкостью (чай, сок, кофе и т.д.).

При механических повреждениях (и в некоторых случаях химических) матрица ремонту не подлежит и меняется на новую.

Но если в ней перегорела одна или несколько ламп, то восстановление экрана возможно. Подлежат ремонту следующие проблемы с матрицей:

• серый экран;
• туманное изображение (как будто залито молоком);
• появление вертикальных полос;
• притормаживание изображения;
• движущиеся объекты раздваиваются.

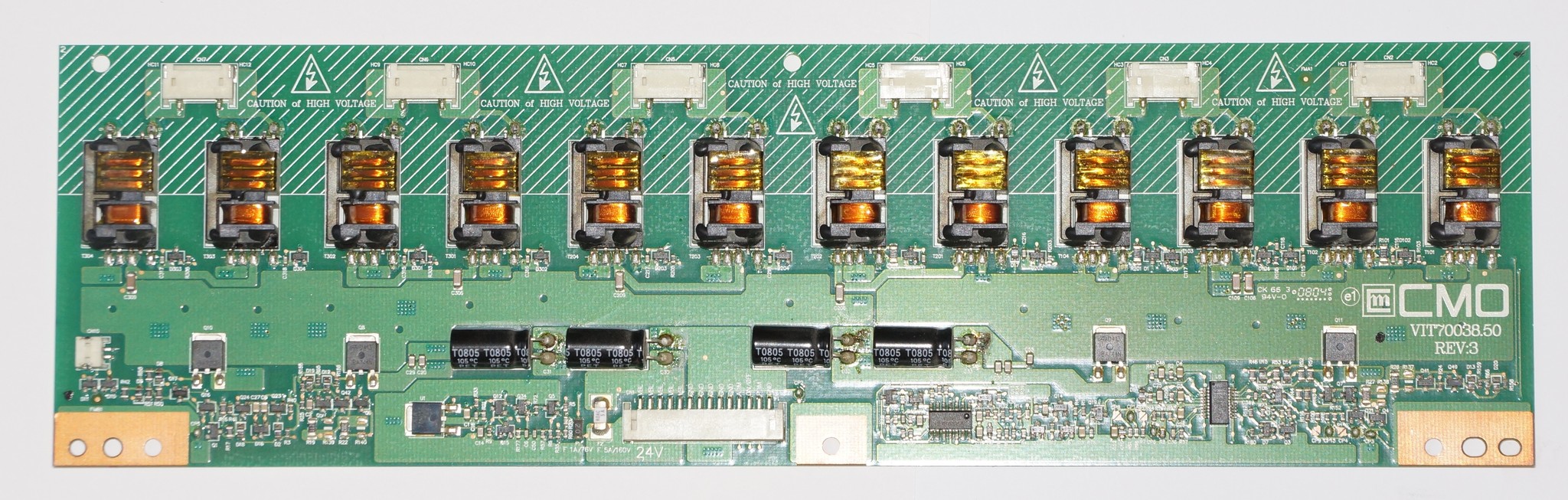

Инвертор (блок подсветки)

Задача инвертора – преобразование низкого напряжения (12-24В), которое поступает с БП, в высокое напряжение, необходимое для работы ламп подсветки. Если инвертор неисправен, то можно наблюдать следующее:

• после включения аппарата работает только звук, а изображения нет;
• при включении ТВ картинка появляется на мгновение, после чего исчезает полностью.

Стоит отметить, что картинка никуда не исчезла. Если включить обыкновенный фонарик, и навести его на экран, то можно увидеть движущиеся тени на нем. Этот факт подтверждает отсутствие подсветки по причине поломки инвертора.

Также может сработать защита БП, если блок подсветки выходит из строя. В таком случае все попытки включить аппарат становятся безуспешными, поскольку он стразу отключается (иногда слышен щелчок).

T-Con (тайминг-контроллер)

Данный узел преобразует сигналы, поступающие с материнской платы, в сигналы, которые может распознать матрица, и тем самым сформировать изображение. Поломка T-Con вызывает следующие симптомы:

• нарушается цветовая гамма;
• появляются “мурашки” и разного рода полоски;
• экран становится белым или серым.

Что можно отремонтировать самостоятельно

Поскольку ЖК телевизор является достаточно сложным электронным прибором, то самостоятельно можно устранить лишь некоторые проблемы, и то, при условии, что вы имеете минимальные знания и навыки по радиоэлектронике. Итак, вы можете самостоятельно:

• устранить неполадки, связанные с пультом ДУ или отсутствием ТВ-сигнала;
• отремонтировать блок питания;
• заменить лампы подсветки.

Замена самой матрицы, если она повреждена, с финансовой точки зрения не всегда оправдана, поскольку ее цена равняется приблизительно 80% стоимости аппарата.

Проблемы с пультом ДУ

Если вы пробуете включить аппарат с пульта, но он не реагирует на ваши действия, то в первую очередь, следует проверить годность батареек. Севшие батарейки следует заменить. Если под кнопками пульта скопилась грязь, то вы также не сможете им пользоваться. Разберите его и очистите все загрязнения с контактов. Еще одна причина того, что пульт перестал работать – это его падение, в результате чего повреждается кварцевый излучатель, который потребуется заменить. В случае, когда пульт был залит жидкостью, и просушка не помогла вернуть его к “жизни” – то придется его выбросить и приобрести новый.

Нет сигнала телетрансляции

Нередко возникает ситуация, когда исправный телевизор отказывается включаться. Но не все сразу догадываются, что такое поведение аппарата может быть вызвано банальным отсутствием ТВ-сигнала. Объясняется этот факт тем, что в современных телевизорах применяется функция шумоподавления. При отсутствии ТВ-сигнала срабатывает защита, и телевизор переключается в режим ожидания. Поэтому, если ваш телеприемник перестал включаться, сначала проверьте наличие ТВ-сигнала, а уже после этого ищите другие причины отказа аппаратуры.

Ремонт блока питания

Чтобы в общем понять, как искать и устранять неисправности в БП, весь процесс можно проследить на примере ремонта телевизора DAEWOO.

Прежде чем приступать к ремонту, убедитесь, что аппарат отсоединен от розетки.

Далее, выполните следующее.

1. Открутите винты, удерживающие заднюю панель, и снимите ее (если панель держится на защёлках, то постарайтесь их не сломать).
2. После снятия крышки вы увидите БП слева, а материнку – справа.
3. Если внимательно посмотреть на плату БП, то на ней можно заметить 3 трансформатора. Тот, что находится внизу – это дроссель сетевого выпрямителя, верхний (большой) – подает питание на инвертор, справа (от большого трансформатора) расположен трансформатор БП, используемый в дежурном режиме. Диагностику следует начинать с последнего, поскольку благодаря ему и включается дежурный режим аппарата.
4. Обычно данный трансформатор при нормальной работе на выходе должен давать напряжение 5В. Для нахождения нужного контакта можно использовать схему. Но если внимательно посмотреть на плату, можно заметить, что напротив требуемого контакта будет маркировка 5В.
5. Вначале требуется исключить обрыв цепи. Коснитесь щупом прибора контакта (5В), а другим щупом прикоснитесь к катоду диода, расположенного на радиаторе. На следующем фото видно, что обрыва цепи нет.
6. После этого закрепите один щуп на металлическом корпусе, а другим прикоснитесь к тому же контакту (5В) для замера напряжения (телевизор должен быть включен в сеть). Если прибор покажет значение меньше 5В, то можно сделать вывод, что трансформатор работает не на полную мощность. Снижение напряжения могут вызвать вздувшиеся или «засохшие» конденсаторы, которые необходимо выпаять для замены.
7. Перед заменой конденсаторов потребуется снять плату. Но сначала аккуратно выдерните шлейфы, идущие к БП от основной платы, а также отсоедините все провода, соединяющие плату с другими узлами ТВ. Чтобы не запутаться при сборке с подсоединением шлейфов, рекомендуется сфотографировать их начальное размещение.
8. Открутите винты, удерживающие плату БП, и снимите ее. Соблюдайте осторожность: поскольку конденсаторы на плате находятся в заряженном состоянии, можно получить сильный удар током. Поэтому, сняв плату, требуется их разрядить, например, с помощью отвертки.
9. Далее необходимо выпаять детали с дефектом, и припаять с соблюдением полярности новые конденсаторы.
10. Произведите сборку (в соответствии со сделанными ранее фото).
11. Измерьте напряжение после сборки еще раз (включив аппарат). Теперь оно находится в пределах 5В, что является нормой.

Замена конденсаторов является самой простой операцией, которую может произвести домашний мастер. В других случаях без специальных знаний не обойтись, и устранение неисправности лучше доверить специалисту, поскольку ваши неправильные действия могут вызвать перегорание материнской платы.

Замена ламп подсветки

Заменить перегоревшие лампы подсветки, установленные в матрице, также можно самостоятельно. Процесс замены ламп будет продемонстрирован на примере аппарата Sharp. Пользуясь данным описанием, можно менять лампы в ЖК матрицах телевизоров других марок.

1. Отключите телевизор от сети и снимите заднюю панель аппарата.
2. Соблюдая максимальную осторожность, отсоедините все шлейфы, подсоединенные к матрице.
3. Далее следует отсоединить панель управления. Снимать ее полностью не нужно, поскольку панелью придется воспользоваться, чтобы включить лампы.
4. Проверьте, чтобы все шлейфы были отсоединены, после чего снимите корпус с прикрученными на нем платами. Рекомендуется все действия во время разборки телевизора фотографировать, чтобы не возникли затруднения при обратном монтаже и подсоединении всех узлов.
5. Перед снятием матрицы открутите переднюю рамку. Аккуратно отщелкнув крепления, снимите фильтры и матрицу.
6. Включите аппарат в сеть и нажмите на блоке управления несколько клавиш, чтобы войти в сервисное меню. Эти действия помогут включить лампы.
7. На следующем фото видно, что пятая лампа сверху не горит и требует замены.
8. Замените лампу и произведите обратную сборку.
9. Когда сборка будет закончена, необходимо сбросить счетчик ошибок лампы. Чтобы сделать это, потребуется в сервисном меню ТВ найти требуемую строку, после чего выполнить сброс выбором “ОК”.

Когда следует обращаться в сервисный центр

В большинстве случаев, когда в телевизоре появляются неисправности, потребуется обращаться в сервисный центр. Ниже приведен список проблем, которые требуют обязательного вмешательства специалистов.

1. Все поломки, перечисленные вначале данной статьи (ремонт БП и замену ламп, если вы сможете с этим справиться, можно исключить из списка).
2. Не работает вход HDMI. Поломка возникает при подключении устройств к данному входу при работающем телевизоре. Пользователи часто забывают, что это нужно делать при выключенном устройстве.
3. Пропало изображение. Перед вызовом мастера проверьте настройки техники, наличие ТВ-сигнала. Если проблема осталась, отключите аппарат и вызовите специалиста.
4. Помехи на экране. Вначале проверьте наличие ТВ-сигнала, антенный кабель и все соединения. Если не помогло, узнайте у поставщика услуг, не проводятся ли профилактические работы. Проверьте, какие электроприборы в вашем доме включены в данный момент, и какие из них могут вызывать появление помех. В других случаях данная неприятность может вызываться внутренними поломками в узлах ТВ-приемника, и чтобы избавиться от них, потребуется вызвать мастера.
5. Не получается настроить и сохранить каналы. Это говорит о выходе из строя микросхем памяти.
6. Полосы на экране. Причиной этого может быть что угодно: плохой контакт шлейфов в местах соединения, проблемы с матрицей и материнской платой и т.д.
7. Пропал звук. Может быть неисправна системная плата, нарушен контакт шлейфа, поломка самих динамиков. Но вначале проверьте, не была ли случайно нажата кнопка на пульте, отключающая звук (имеется в виду кнопка отключения звука одним нажатием с перечеркнутым изображением динамика).
8. Аппарат перестал включаться. Если розетка, вилка и сетевой шнур исправны, электроснабжение не отключено, то лучше не испытывать судьбу, а отключить аппарат от сети и вызвать мастера. Если этого не сделать и продолжать “колдовать” над электроприбором, то могут выйти из строя основные узлы телевизора, после чего потребуется проводить более серьезный ремонт.

В продолжение темы: Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике: Расчет потребления электроэнергии техникой Рассчитать Комментариев: 2 Показать больше –> x 25.07.2022 Dream Bot D10 Plus: забудьте об уборке квартиры на 45 дней 01.03.2022 RemezAir RMCH-403: здоровый микроклимат доступен каждому 09.01.2022 4D HIBIRU OMNITRONIC: профессиональный лазерный уровень с хорошей комплектацией 30.11.2021 Perenio Power Link: не просто розетка 30.11.2021 Perenio Smart Security Kit на страже безопасности вашего дома Обзоры техники Калькулятор расчета электроэнергии Рассчитать Содержание

Как понять, что ЖК-телевизору нужен ремонт? Обычно это заметно сразу – телевизор не работает нормально, либо не включается. Звук или картинка могут воспроизводиться со сбоями, а также не воспроизводиться вообще.

Типичные неисправности блоков ЖК телевизоров

Большинство неисправностей телевизора на глаз не определить. Для проведения качественной диагностики требуется специальное оборудование, и далеко не каждый пользователь телевизора держит такое у себя дома. Будьте осторожны, проводя диагностику и ремонт жидкокристаллических телевизоров самостоятельно. Существует большой риск неправильно определить проблему и только усугубить ситуацию.

Итак, какие основные компоненты могут сломаться в телевизоре? Рассмотрим их подробнее.

Основная плата (main board)

Плата SSB – главная плата в телевизоре, «материнка». По мере развития современных технологий, функционал материнской платы значительно разросся. Основная плата в ЖК-телевизорах и сейчас продолжает дополняться новыми компонентами и узлами.

К функциям системной платы относятся:

• Настройка цветопередачи.
• Настройка параметров звука.
• Занимается поиском аналоговых и цифровых каналов. Поиск может осуществляться в автоматическом или ручном режиме, через тюнер.
• Переключение электрических цепей после подключения дополнительных устройств.
• Откликается на команды пользователя.

Иногда телевизоры сами запрограммированы подсказывать, что может сломаться в них. В ядре «материнки» находится центральный процессор. Он выполняет большую часть задач, приходящихся на эту часть устройства. Информация от ЦП на остальные узлы платы перемещается по двунаправленным линиям SDA и SCL. Если ЦП не получает ответа от узла, прибор может перейти в аварийный режим. В некоторых телевизорах устройство автоматически прогоняет себя через самодиагностику и начинает посылать сигналы посредством светодиодных индикаторов. Каждый сигнал является кодом ошибки. Поврежденное место/причина поломки зашифрованы в последовательности смены световых вспышек. Чтобы расшифровать сигнал, нужна сервисная инструкция к прибору или консультация мастера.

Сломался телевизор? Наши мастера помогут! Оставьте заявку и мы проведем бесплатную диагностику!

Оставить заявку

При первом обращении скидка 15% на все работы!

Вам не нужно никуда ехать — наш курьер бесплатно заберет технику на диагностику и вернет ее вам после ремонта.

Неполадки, явственно указывающие на наличие проблем в материнской плате:

• Прибор нельзя настроить;
• Управление не работает;
• Возникают помехи на экране;
• Сигнал не проходит через порты.

Чаще всего необходимость ремонта мониторов возникает по следующим причинам:

• Сбой в работе вторичных преобразователей DC/DC;
• Сбой ПО в микросхемах памяти телевизора.

Блок питания (БП)

Что это – блок питания? БП обеспечивает питание всех элементов телевизора. Представляет собой импульсный стабилизатор напряжения, порционно распределяющий по компонентам телевизора энергию первичного источника питания.

Скачки напряжения подвергают блок питания большим нагрузкам. Если телевизор не работает после грозы, это ясно свидетельствует о том, что БП перегорелся. Также из строя могут выйти отдельные составляющие блока.

На неполадки в плате питания указывают следующие признаки:

• Прибор нельзя включить;
• Время от времени происходят произвольные отключения;
• Индикатор не работает, мигает или быстро затухает после включения аппарата;
• Экран гаснет, в то время как сам прибор продолжает работать – проигрывает звук и использует электричество.

Матрица (экран)

Матрица ЖК-экрана особенно уязвима к механическим повреждениям. Если вы роняете прибор или заливаете его любым видом жидкости, готовьтесь к покупке нового телевизора. Разбитый экран невозможно восстановить. Тем не менее, несколько перегоревших ламп на LCD телевизорах вполне заменяемы.

Неисправности матрицы, которые можно исправить:

• Вертикальные полосы;
• Запаздывающее изображение;
• Серая или залитая молочным туманом поверхность экрана;
• Раздваивание объектов в динамических сценах.

Неисправности матрицы чаще всего приводят к замене всего устройства. Матрица стоит дорого, поэтому не всегда есть смысл ограничиваться покупкой только этой детали на замену.

Инвертор (блок подсветки)

Для полноценного функционирования, лампы подсветки требуют подачи высокого напряжения. Инвертор в телевизоре преобразует небольшое поступающее от платы питания напряжение 12-24В в высокое.

На неисправность инвертора указывают следующие неполадки:

• Во время работы прибора воспроизводится только звук, видеоряд отсутствует;
• Видео появляется только на мгновение после включения телевизора, затем моментально отключается.

Чтобы проверить версию о выходе из строя инвертора, возьмите обычный фонарик. Наведите луч света на экран. В случае проблемы в блоке подсветки, картинка продолжает проигрываться телевизором, поэтому на экране вы сможете увидеть размытые движения блеклых теней. Если телевизор отключается со щелчком, это срабатывает встроенная в плату питания защита.

T-Con (тайминг-контроллер)

Что такое тайминг-контроллер? Контроллер матрицы – это преобразователь видеоданных, без которого матрица не смогла бы отображать полученную информацию. На тайминг-контроллер поступает поток данных с материнки, который затем трансформируется в доступные для считывания матрицей сигналы.

T-con состоит из:

• Генератор опорного напряжения, занимающийся гамма-коррекцией;
• Модуль интерфейса принимает потоки данных, содержащих информацию о цветовых значениях;
• Блок управления фазами;
• Блок синхронизации.

Как распознать, что источником неполадок служит тайминг-контроллер:

• Экран залит белым или серым цветом;
• Искажается цветовая палитра;
• По экрану расползаются рябь и полосы.

Что можно отремонтировать самостоятельно

Лучше не трогать начинку ЖК-телевизоров, не имея базовых представлений о ее устройстве.

Однако при наличии подготовки, можно сделать следующее:

• Провести ремонт БП;
• Починить пульт дистанционного управления;
• Заменить вышедшие из строя лампы в блоке подсветки;
• Разобраться с отсутствием телевизионного сигнала.

ВАЖНО! Подумайте десять раз, прежде чем менять матрицу на устройстве. Сравните цену готового прибора со стоимостью матрицы к нему. Ремонтные работы тоже потребуется оплачивать; в противном случае, велика вероятность случайно повредить и новую матрицу, и еще целые элементы вашего телевизора. В случае заказа ремонтных работ вы хотя бы сможете получить компенсацию за недобросовестную починку.

Можно ли отремонтировать матрицу самостоятельно? В большинстве случаев, ремонт ЖК-матрицы невозможен.

Проблемы с пультом ДУ

Возможные неисправности пульта дистанционного управления и методы их исправления:

• Сели батарейки. Замените их новыми.
• Прибор зарос изнутри пылью и грязью. Разберите его и хорошенько прочистите слипшиеся внутренности, уделив особое внимание контактам.
• Пульт был залит жидкостью. Просушите его. Для повышения результативности процесса, сушите пульт в разобранном и почищенном виде.

Если эти простые операции не помогают реабилитировать пульт, просто купите другой. Избавиться от старого прибора и заменить его новым – проще и быстрее, чем долго диагностировать проблему, а затем тратить много времени на починку. Пульты ДУ обычно стоят дешевле, чем ваше время.

Нет сигнала

Сегодня телевизоры оснащаются технологией шумоподавления. Это приводит к тому, что телевизор банально отказывается включаться, если на него не поступает сигнал телетрансляции. Когда не поступает ТВ-сигнал, телевизор просто переходит в режим ожидания. Поэтому, прежде чем паниковать и искать неполадки в самом аппарате, начните с простой проверки на наличие сигнала телевизионного вещания.

Ремонт блока питания

Ремонт платы питания ЖК-телевизора лучше доверить мастерам. Не пренебрегайте своей безопасностью. Неумело сделанный ремонт ЖК-телевизора может обойтись дороже, чем квалифицированная помощь специалистов. Не начинайте ремонт блока питания самостоятельно, если у вас нет инструментов и познаний в области радиоэлектроники.

Проще всего на плате питания заменить конденсаторы. С этой задачей может справиться даже человек без специальной подготовки. Однако важно еще убедиться, что вы правильно диагностировали проблему устройства. Возьмите специальные инструменты или сразу вызовите мастера.

Как заменить вздувшиеся конденсаторы на блоке питания:

• Отсоедините прибор от сети;
• Разрядите при помощи постороннего прибора высоковольтный конденсатор. Для разрядки подойдет обычная электрическая лампочка. На несколько секунд приставьте разъем лампы к конденсатору.
• Снимите винты с задней панели телевизора и уберите крышку. С расположенными изнутри защелками обращайтесь аккуратно, иначе потом вам не удастся поставить на место крышку ровно и красиво.
• БП располагается в стороне от системной платы. Найдите на БП визуально 3 трансформаторных модуля. К ним относятся: трансформатор дежурного режима устройства, источник питания инвертора, дроссель стабилизатора напряжения. Дроссель – это катушка индуктивности, своеобразный ограничитель, сглаживающий работу проходящего через него электрического тока. Дежурный режим телевизора – это «выключенный» телевизор, при этом соединенный с электрической сетью.
• Напряжение на дежурном трансформаторе подключенного к сети устройства должно соответствовать значению 5В. На схеме прибора или изучив нанесенную поверх корпуса информацию, найдите подписанный этим значением контакт.
• Если у вас есть тестер, проведите обследование цепи на предмет разрыва. 1 щуп приставьте к 5-вольтному контакту, другой – к катоду диода, находящегося на радиаторе.
• Подключите телевизор к сети и переместите 1 щуп на корпус устройства.
• Измерьте напряжение. Если напряжение меньше 5В, это может сигнализировать о том, что конденсаторы не справились с нагрузкой и их необходимо заменить.
• Осмотрите конденсаторы выше трансформатора на предмет вспухания. Раздутые конденсаторы предназначены для списания.
• Осмотрите конденсаторы ниже на предмет усыхания.
• Предварительно отключите от платы питания матричный шлейф и все провода.
• Снимите с платы 4 винтовых крепления.
• Разрядите все конденсаторы при помощи вольтметра, лампочки или 5-10 ваттного резистора.
• Используйте паяльник, чтобы извлечь испорченные конденсаторы.
• Затем припаяйте новые детали. Не напутайте с полярностью.
• Верните плату на место, закрутив винты, подключив шлейф и провода. Поставьте на место крышку.
• Измерьте напряжение на трансформаторе. Если напряжение составляет 5В, работа выполнена успешно.

ВАЖНО! Если вы не разрядите конденсаторы, вы рискуете получить удар током! Чтобы безопасно для себя отремонтировать телевизор, сперва снимите заряд с конденсаторов.

Замена ламп подсветки

Чтобы заменить лампы, не нужно специальных навыков. Для этого достаточно элементарной осторожности и хорошей памяти. Ремонт лампового телевизора подразумевает предварительную разборку прибора на составные части. Чтобы потом не запутаться в процессе сборки, можно делать фото этапов процесса на телефон или камеру.

Пошаговая инструкция:

• Отключите устройство от сети;
• Аккуратно снимите с аппарата заднюю крышку;
• Осторожно вытащите из гнезд все ведущие к матрице шлейфы;
• Отсоедините панель управления;
• Снимите корпус с платами;
• Прежде чем снять матрицу, открутите раму;
• Осторожными нажатиями уберите крепление на защелках, чтобы высвободить матрицу и фильтры;
• Подключите телевизор к сети;
• Нажмите кнопки на модуле управления, вызовите сервисное меню;
• Когда лампы загорятся, определите поврежденные элементы подсветки;
• Замените неработающие лампы;
• Соберите аппарат;
• Проведите обнуление ошибок ламп: найдите соответствующую строку в сервисном меню и сбросьте показатель.

Когда звонить в сервисный центр

Любые серьезные неисправности ЖК-телевизоров лучше устранять при поддержке специалистов из сервисного центра, особенно если устройство на гарантии.

Причины обратиться в центр сервисного обслуживания по поводу ремонта мониторов и телевизоров:

• Почти все неполадки, перечисленные в этой статье.
• Не удается подключить устройство через HDMI-порт. Проводите подключение к выключенному телевизору!
• Нет изображения, или оно транслируется с искажениями и помехами.
• Невозможно сохранять и настраивать телеканалы. Возможно, забарахлили микросхемы в памяти.
• Пропал звук.
• Телевизор не включается.

ВАЖНО! Перед вызовом мастера, убедитесь лично: не сели ли в пульте батарейки; а также проверьте наличие сигнала ТВ-вещания. Эти простые действия сэкономят всем время и деньги.

Замена дисплея телевизора Цифровой ресивер: преимущества, подключение и где купить Как выбрать лучший телевизор на кухню
