Телевизор не является долговечным устройством, но ломается реже, чем смартфоны, срок его жизни приблизительно соответствует ноутбукам и ПК. Причины поломок телевизоров самые разносторонние. Без физического доступа к проблемному устройству сложно что-то сказать, поэтому так или иначе нужно провести предварительную диагностику. Вы можете это сделать и сами, чтобы выяснить, почему не работает телевизор, что теперь делать и можно ли эту проблему исправить самостоятельно. Мы сделаем все, что от нас зависит, чтобы помочь вам справиться с этой трудностью.

Частые причины поломок телевизоров

Существует большое количество причин, из-за которых может выйти из строя телевизор. Опять же, многое зависит от того, что именно не работает так, как должно: только кнопки, не реагирует на какие-то действия или совсем не запускается.

Самые распространенные причины поломок телевизоров:

• повреждение операционной системы Smart TV;
• проблемы в цепи питания: проблемная розетка, поврежденный шнур, неисправный блок питания, пробой резистора на плате или даже перебой дорожки;
• выход из строя подсветки, из-за чего кажется, что телевизор не включается, но на самом деле картинка есть, просто очень тусклая (сюда же можно отнести неисправность блока инвертора);
• поломка блока обработки сигнала;
• различные неполадки с матрицей и материнской платой.

Если говорить о первоисточниках поломок телевизоров, скорее всего проблема в заниженных/завышенных характеристиках электрической цепи, низкокачественных комплектующих или вскрывшихся дефектах платы.

Смотрите также: Почему телевизор не показывает каналы?

Базовая диагностика

Прежде, чем вызывать мастера на ремонт телевизора, можно попробовать обнаружить причину проблемы самостоятельно. Для этого важно очень точно понять, что именно происходит и на каком этапе появляется проблема.

Вот пошаговый алгоритм решений:

1. Подключение к сети. Как себя ведет телевизор после подключения провода к розетке? У него должно быть типичное для этой модели ТВ поведение. Обычно загорается индикатор красного цвета. Если обычно это происходило, а сейчас нет – скорее всего проблема в питании.

1. Первые секунды после включения (если индикатор работает). Происходит ли что-то? Если нет изображения, нужно посмотреть, срабатывает ли подсветка экрана. Легче это определить в полной темноте. Выйти из строя может как блок подсветки, так и матрица. Если подсветка не сработала, следует посветить фонариком на экран, возможно, картинка там есть. Так мы определяем исправность LED-подсветки на ЖК, LED-телевизорах, а также самой матрицы.
2. Процесс запуска (если картинка есть). До какого этапа доходит телевизор и сопровождается ли процесс какими-то звуками? Если матрица и подсветка отрабатывают нормально, важно понять, в какой момент телевизор выключается после включения. Если это происходит практически сразу, возможно, сопровождается звуковыми сигналами, скорее всего проблема во внутренних комплектующих и нужен квалифицированный ремонт. В ситуации, когда доходит до заставки и зависает, более вероятен выход из строя операционной системы. Если пропало изображение на телевизоре, прочитайте о причинах по указанной чуть ранее ссылке.

1. После включения (если доходит до рабочего стола). Работают ли кнопки, реагирует ли телевизор хоть на что-то? Если нет, дело может быть в операционной системе или питании управляющей платы.
2. Проверка изображения (если ТВ отвечает на пульт и кнопки на корпусе). Часто бывает, что телевизор показывает синим цветом. Это явно указывает на поломку в блоке обработки сигнала. Оттенки могут быть и другие, но чаще именно синий.

1. Приложения (если картинка нормальная и Smart TV запускается). Можно ли загрузить какой-либо сервис? Если не работают приложения, практически всегда можно констатировать факт системной неисправности.
2. Звук (если все остальное стабильно функционирует). Звука нет ни в одном приложении? Присутствуют ли системные звуки (переключения каналов, набора символов на клавиатуре и т. п.)? Если звука совсем нет, часто проблема в его настройках или в том, что подключена беспроводная гарнитура, колонки, саундбар, которые не запустились вместе с ТВ. В случаях, когда все настройки корректные и не подключено других устройств, может слететь прошивка платы. Порой также отходит контакт или ломаются динамики, аудиодекодер, усилитель или разъем. Посмотрите подробнее, почему нет звука на телевизоре.

Бывают и ситуации, не описанные в пошаговом алгоритме диагностики. Например, плазменный телевизор через время после запуска выдает какой-то звук, но изображение отсутствует. Типичной проблемой для этой ситуации является поломка подсветки, ее составляющих или даже самой матрицы.

Дополнительно читайте: Почему не включается телевизоры LG и телевизоры Samsung?

Что можно сделать самостоятельно (без разбора)?

Как вы уже могли догадаться, причиной для списания телевизора со счетов может быть наличие проблем на 1-2 этапах. Однако даже здесь можно кое-что попробовать для устранения неполадки. Во всех последующих этапах шансы на успешное восстановление устройства без дорогостоящего ремонта только увеличиваются.

Что можно сделать своими руками, если сломался телевизор:

1. Проверить внешние элементы цепи питания. Сейчас важно убедиться, что розетка на 100% рабочая. Также нужно визуально осмотреть кабель, если у него есть повреждения, можно исправить проблему обычной скруткой и изолентой.
2. Восстановить приложения. Если не включаются приложения с главного экрана, следует перейти в их свойства и очистить кэш. В тех ситуациях, когда ожидаемый результат не наступил – можно переустановить приложение.

1. Сбросить телевизор к заводским настройкам. В каждой модели техники процедура несколько отличается, но в целом выглядит похожим образом. Инструкция по сбросу к заводским настройкам есть у нас в отдельной статье – как сбросить настройки телевизора. После этого с телевизора исчезнут все данные.

1. Перепрошить телевизор. Прошивка телевизора является основным решением большинства серьезных неполадок с системой. Можно установить не только фирменную, официальную операционную систему. На некоторые телевизоры разработаны альтернативные прошивки с дополнительные функциями или с вырезанными нежелательными приложениями.

Читайте также: Почему нет сигнала на телевизоре?

Способы ручного ремонта для людей с базовыми навыками в микроэлектронике

После выполнения перечисленных ранее шагов, следует подумать о наличии гарантийного обслуживания. Важно знать свои права, если телевизор на гарантии, лучше просто отдать его в ремонт. Это бесплатно, независимо от того, насколько дорогостоящее восстановление для него требуется. Обычно гарантия распространяется на все физические поломки, за исключением падений и попадания влаги. После самостоятельного разбора, гарантия аннулируется.

Как отремонтировать телевизор самостоятельно:

• Ремонт цепи питания. Первое, что нужно сделать – проверить, что ток доходит до всех потребителей на плате. С помощью мультиметра нужно выяснить, на каком узле пропадает напряжение, хотя оно там должно быть. Не забудьте более детально изучить состояние платы в блоке питания. Куда сложнее, если энергия не приходит на какие-то лапки чипов и контроллеров или напряжение слабее, чем должно быть. Но это тоже можно проверить, только нужно учитывать, что часто ток должен появляться именно в определенный момент, а не статично.
• Восстановление поврежденных элементов. Визуальный осмотр поможет определить неисправные элементы. Не всегда, конечно. Однако наличие участков с нехарактерным цветом, с деформированными комплектующими – явный знак, что там что-то не в порядке.
• Ремонт блоков. Сюда относится блок инвертора, обработки сигнала, развертки и т. п. Если плата проверена, и она работает нормально, значит нужно искать проблему в конкретных блоках.

К сожалению, мы не можем дать конкретики, так как платформы совершенно разные. Только общий алгоритм поиска причин поломки телевизора, остальное уже нужно выполнять на конкретном устройстве.

Когда обратиться в сервисный центр?

В ситуациях, когда вручную решить проблему не получается, остается только отнести телевизор в сервисный центр. Чтобы исправить изображения на телевизоре там проведут замену нужной платы или выполнят ее ремонт. За самые простые процедуры по восстановлению платы, блока питания и других блоков обычно берут 2000-2500 рублей. Если не работает экран телевизора 42” и более, то к этой сумме стоит добавить еще 500-1000 рублей. В среднем выходит 3000-3500 рублей. Более сложные ремонты стоят до 5000 рублей. При этом диагностика бесплатна, если выполнять дальнейший ремонт в этом сервисе. В противном случае, могут взять 500 рублей (реже до 1000 рублей).

Есть определенный риск, что телевизор не имеет смысла ремонтировать. К примеру, при повреждении матрицы или поломке платы, не подлегающей ремонту, процедура нецелесообразна. Дешевле приобрести новый телевизор, чем устанавливать новые, оригинальные комплектующие. Некий компромисс – найти такой же телевизор (или с такой же комплектующей), у которого другая поломка, и перекинуть запчасть. Это более рискованно.

Мы сделали все, что в наших силах: описали частые причины поломок телевизоров, а также все возможные способы их исправления собственными силами. Расценивайте материал, как инструкцию по предварительной диагностике, которая к тому же может сэкономить немало денег, если удастся исправить самостоятельно проблему. Но в случае отрицательного результата, вы все равно будете знать, что сделали все, что могли и можно с чистой совестью отвести телевизор в сервисный центр.

Любой домашний мастер стремится все ремонтировать самостоятельно. С появлением новых видов бытовой техники приходится изучать новые способы ремонта. Так же происходит и с телевизором.

Моделей разнообразных телевизионных устройств в настоящее время все больше и каждая требует особого подхода. Для того чтобы чинить телевизоры своими руками нужно многое знать об их устройстве. Также важны знания в электронике, и знание работы с паяльником.

Измерительная аппаратура и инструменты для починки

Чтобы определить, как выполнить ремонт LCD телевизоров и других моделей, изначально нужно установить причину поломки. Для этого вам понадобится следующая аппаратура:

• тестер или мультиметр – для определения напряжений в специальных (контрольных) точках, измерения номиналов резисторов и конденсаторов, прозвонки цепей и деталей (катушек, трансформаторов, диодов и прочее);
• усилитель – для определения места пропадания звукового сигнала;
• осциллограф – для сопоставления сигналов в определенных точках со схемой телевизора. Применяется в домашних условиях довольно редко, поскольку не все знают, как с ним работать.

Вне зависимости от неисправности вам понадобятся такие приборы для ремонта телевизоров:

• отвертки разного размера (прямые, крестообразные, редко звездочки);
• «шестигранки» – довольно редко, но нужны;
• плоскогубцы, кусачки и прочее;
• паяльник (25-60 ватт) с канифолью и оловом;
• фен или паяльная станция – для современных моделей с плоским экраном.
• принципиальная схема блока телевизора (можно найти в глобальной сети). Например, схема аппаратов LCD выглядит следующим образом:

Ремонт плазменных и ЖК-телевизоров

До того как начать ремонт LCD- или LED-телевизоров, следует внимательно прочесть документацию к устройству и изучить принцип работы вашей модели.

При собственноручном ремонте плазменных телевизоров нужно соблюдать максимальную осторожность, чтобы избежать ухудшения состояния агрегата. В жидкокристаллических (ЛСД) телеприемниках подсветка производится за счет флуоресцентных или люминесцентных ламп, а в ЛЕД применяются светодиоды. Ремонт импортных ЖК-телевизоров Samsung, Sharp, Thomson, Panasonic аналогичен. А потому порядок их ремонта единый, и он таков:

1. Если не получается включить монитор, то первым делом стоит проверить, снабжается ли подсветка электропитанием.
2. Выключаем агрегат из розетки.
3. Независимо от марки ТВ нужно снять заднюю панель, отвинтив шурупы.
4. Далее снимаем с матрицы провода сетевого питания.
5. Чтобы проверить работоспособность проводов, подключаем к контактам обыкновенную 100-ваттную лампу накаливания.
6. Современные ТВ зачастую имеют несколько источников подсветки, а поэтому необходимо осуществить проверку каждого из них.
7. При тестировании полностью снимается матрица, лампа подключается к контактам, а провод питания — к сети.
8. Если лампа горит — провод исправен, если нет — необходимо заменить кабель или же отремонтировать отдельные нити.

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Читайте подробнее, почему телевизор не включается.

Читайте также:  Выбираем лучший ручной аккумуляторный светодиодный фонарь

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

1. Вскрыть заднюю панель устройства при помощи отвёртки.
2. Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
3. Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
4. Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
5. Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
6. После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
7. Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
8. Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Чтобы правильно собрать ТВ и не запутаться, где и какая деталь должна находиться, можно предварительно сфотографировать расположение деталей.

Советы и секреты мастеров

• При проверке БП отключите вторичные цепи, а вместо них включите обычные лампочки на соответствующее напряжение.
• Если вы подозреваете, что «электролит» потерял емкость, прогрейте его паяльником. Электролит внутри вскипит, и емкость на короткое время восстановится. Метод помогает при неисправностях кадровой развертки, когда видно визуально, как открывается экран в результате нагрева.
• Если неисправна высоковольтная часть, слышно слабое шипение и потрескивание. Выключите свет. В темноте можно определить, откуда идут искры.

Замена подсветки

Ещё одной причиной, почему не включается экран ТВ, может быть неисправность лампы экранной подсветки. Для устранения этой проблемы необходимо:

1. Снять заднюю панель устройства, используя для этого отвёртку.
2. Шлейфы следует отсоединить от матрицы, а панели управления — от корпуса.
3. Снять корпус с электронными платами.
4. Открутить переднюю панель, после этого снять матрицу и фильтры, отщёлкнув крепления сбоку.
5. Включить питание и зажать пару клавиш для входа в сервисное меню. Благодаря этому лампы включатся на определённое время.
6. Отсоединить лампу, которая не горит, и заменить её на новую.
7. Собрать все элементы обратно.
8. Включить телеприемник и снова зайти в сервисное меню. Сбросить счётчик ошибок лампы.
9. После этого агрегат должен нормально функционировать.

Типичные неисправности кинескопной техники и способы их устранения

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

Читайте также:  Как усилить сигнал сотовой связи и интернета 4G своими руками

Рубин:

1. Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
2. Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.

Горизонт:

1. У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
2. Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.

Витязь:

1. Экран не включается – проблема с блоком питания.
2. На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Нерабочий пульт ДУ

Прежде чем начинать ремонт телевизора своими руками, следует проверить, работают ли батарейки от пульта. Если они сели, необходимо их заменить.

Загрязнённые контакты под кнопками. Чтобы устранить эту проблему, нужно самому разобрать пульт и протереть контакты, после — собрать ПДУ обратно.

Поврежден кварцевый излучатель. Это могло случиться, если пульт падал. А значит, его нужно просто заменить, поскольку в данной ситуации излучатель не ремонтируемый.

На пульт ДУ попала жидкость, или же он полностью быт залит водой. Чтобы устранить неисправность, нужно разобрать и просушить пульт. Если после этого ПДУ не начал работать, то нужно его заменить.

Нет ТВ-сигнала

Если на экране нет изображения, то причина может быть проста — отсутствует ТВ-сигнал. Это случается из-за того, что срабатывает защита шумоподавления и прибор переключается в состояние режима ожидания. Можно попробовать решить проблему самому и вывести ТВ из режима ожидания. Если это сделать не получилось, то самостоятельный ремонт телевизора нежелателен, лучше отнести его к мастеру.

Таким образом, решение о самостоятельном ремонте телевизионного устройства нужно принимать после оценки уровня своих знаний и умений в этом вопросе. Если вы чувствуете себя неуверенно для выполнения поставленной задачи, то лучше обратитесь к мастерам сервисного центра.

Вывод

Самостоятельно научится чинить телевизоры достаточно сложно, если у вас какие то рядовые проблемы, то при наличии навыка пайки, схемотехники и знании физики вы сможете исправить мелкие огрехи. Так как решение таких проблем обычно не сложно найти на формах электронщиков-телевизионщиков.

А вот, если проблема оригинальна и сложна, тут спасёт только опыт, работа с осциллографом, умение хорошо паять, работать с паяльной станцией, паять мелкие детали. Так же играет роль поиск деталей для починки, у опытных мастеров уже есть свои поставщики деталей и они им обходятся дёшево.

В рознице некоторые детали редки и очень дороги. По этому для того что бы этот навык освоить, вам понадобиться прочесть много литературы и обучится электронике, а потом переходить к починке телевизоров.

Содержание

Как понять, что ЖК-телевизору нужен ремонт? Обычно это заметно сразу – телевизор не работает нормально, либо не включается. Звук или картинка могут воспроизводиться со сбоями, а также не воспроизводиться вообще.

Типичные неисправности блоков ЖК телевизоров

Большинство неисправностей телевизора на глаз не определить. Для проведения качественной диагностики требуется специальное оборудование, и далеко не каждый пользователь телевизора держит такое у себя дома. Будьте осторожны, проводя диагностику и ремонт жидкокристаллических телевизоров самостоятельно. Существует большой риск неправильно определить проблему и только усугубить ситуацию.

Итак, какие основные компоненты могут сломаться в телевизоре? Рассмотрим их подробнее.

Основная плата (main board)

Плата SSB – главная плата в телевизоре, «материнка». По мере развития современных технологий, функционал материнской платы значительно разросся. Основная плата в ЖК-телевизорах и сейчас продолжает дополняться новыми компонентами и узлами.

К функциям системной платы относятся:

• Настройка цветопередачи.
• Настройка параметров звука.
• Занимается поиском аналоговых и цифровых каналов. Поиск может осуществляться в автоматическом или ручном режиме, через тюнер.
• Переключение электрических цепей после подключения дополнительных устройств.
• Откликается на команды пользователя.

Иногда телевизоры сами запрограммированы подсказывать, что может сломаться в них. В ядре «материнки» находится центральный процессор. Он выполняет большую часть задач, приходящихся на эту часть устройства. Информация от ЦП на остальные узлы платы перемещается по двунаправленным линиям SDA и SCL. Если ЦП не получает ответа от узла, прибор может перейти в аварийный режим. В некоторых телевизорах устройство автоматически прогоняет себя через самодиагностику и начинает посылать сигналы посредством светодиодных индикаторов. Каждый сигнал является кодом ошибки. Поврежденное место/причина поломки зашифрованы в последовательности смены световых вспышек. Чтобы расшифровать сигнал, нужна сервисная инструкция к прибору или консультация мастера.

Сломался телевизор? Наши мастера помогут! Оставьте заявку и мы проведем бесплатную диагностику!

Оставить заявку

При первом обращении скидка 15% на все работы!

Вам не нужно никуда ехать — наш курьер бесплатно заберет технику на диагностику и вернет ее вам после ремонта.

Неполадки, явственно указывающие на наличие проблем в материнской плате:

• Прибор нельзя настроить;
• Управление не работает;
• Возникают помехи на экране;
• Сигнал не проходит через порты.

Чаще всего необходимость ремонта мониторов возникает по следующим причинам:

• Сбой в работе вторичных преобразователей DC/DC;
• Сбой ПО в микросхемах памяти телевизора.

Блок питания (БП)

Что это – блок питания? БП обеспечивает питание всех элементов телевизора. Представляет собой импульсный стабилизатор напряжения, порционно распределяющий по компонентам телевизора энергию первичного источника питания.

Скачки напряжения подвергают блок питания большим нагрузкам. Если телевизор не работает после грозы, это ясно свидетельствует о том, что БП перегорелся. Также из строя могут выйти отдельные составляющие блока.

На неполадки в плате питания указывают следующие признаки:

• Прибор нельзя включить;
• Время от времени происходят произвольные отключения;
• Индикатор не работает, мигает или быстро затухает после включения аппарата;
• Экран гаснет, в то время как сам прибор продолжает работать – проигрывает звук и использует электричество.

Матрица (экран)

Матрица ЖК-экрана особенно уязвима к механическим повреждениям. Если вы роняете прибор или заливаете его любым видом жидкости, готовьтесь к покупке нового телевизора. Разбитый экран невозможно восстановить. Тем не менее, несколько перегоревших ламп на LCD телевизорах вполне заменяемы.

Неисправности матрицы, которые можно исправить:

• Вертикальные полосы;
• Запаздывающее изображение;
• Серая или залитая молочным туманом поверхность экрана;
• Раздваивание объектов в динамических сценах.

Неисправности матрицы чаще всего приводят к замене всего устройства. Матрица стоит дорого, поэтому не всегда есть смысл ограничиваться покупкой только этой детали на замену.

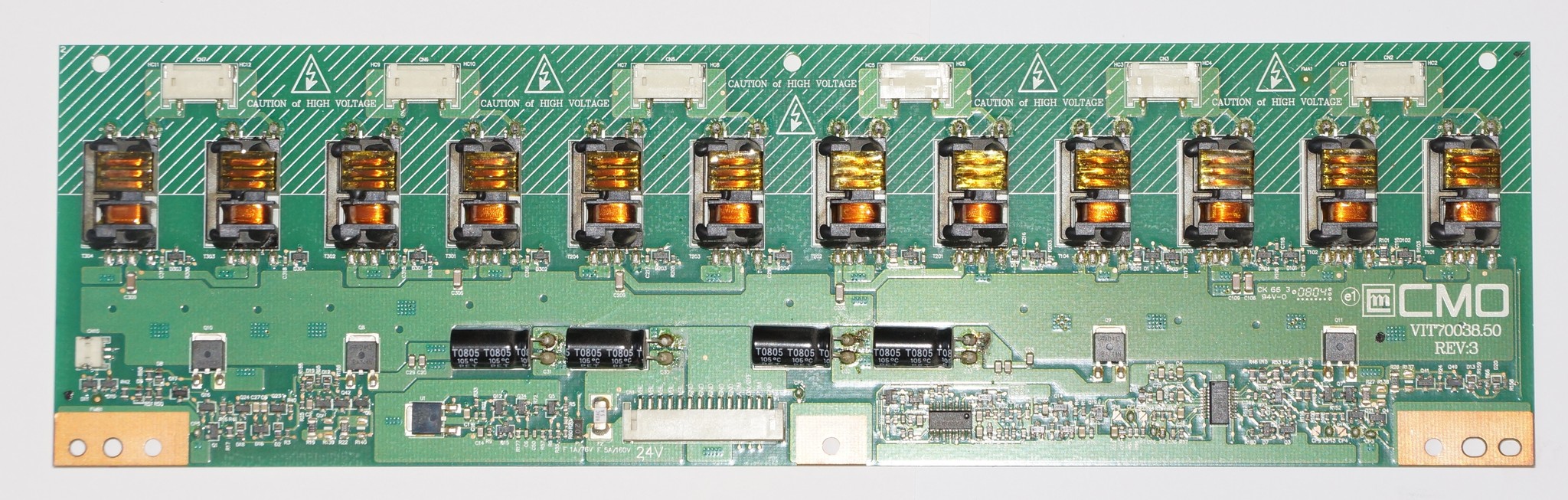

Инвертор (блок подсветки)

Для полноценного функционирования, лампы подсветки требуют подачи высокого напряжения. Инвертор в телевизоре преобразует небольшое поступающее от платы питания напряжение 12-24В в высокое.

На неисправность инвертора указывают следующие неполадки:

• Во время работы прибора воспроизводится только звук, видеоряд отсутствует;
• Видео появляется только на мгновение после включения телевизора, затем моментально отключается.

Чтобы проверить версию о выходе из строя инвертора, возьмите обычный фонарик. Наведите луч света на экран. В случае проблемы в блоке подсветки, картинка продолжает проигрываться телевизором, поэтому на экране вы сможете увидеть размытые движения блеклых теней. Если телевизор отключается со щелчком, это срабатывает встроенная в плату питания защита.

T-Con (тайминг-контроллер)

Что такое тайминг-контроллер? Контроллер матрицы – это преобразователь видеоданных, без которого матрица не смогла бы отображать полученную информацию. На тайминг-контроллер поступает поток данных с материнки, который затем трансформируется в доступные для считывания матрицей сигналы.

T-con состоит из:

• Генератор опорного напряжения, занимающийся гамма-коррекцией;
• Модуль интерфейса принимает потоки данных, содержащих информацию о цветовых значениях;
• Блок управления фазами;
• Блок синхронизации.

Как распознать, что источником неполадок служит тайминг-контроллер:

• Экран залит белым или серым цветом;
• Искажается цветовая палитра;
• По экрану расползаются рябь и полосы.

Что можно отремонтировать самостоятельно

Лучше не трогать начинку ЖК-телевизоров, не имея базовых представлений о ее устройстве.

Однако при наличии подготовки, можно сделать следующее:

• Провести ремонт БП;
• Починить пульт дистанционного управления;
• Заменить вышедшие из строя лампы в блоке подсветки;
• Разобраться с отсутствием телевизионного сигнала.

ВАЖНО! Подумайте десять раз, прежде чем менять матрицу на устройстве. Сравните цену готового прибора со стоимостью матрицы к нему. Ремонтные работы тоже потребуется оплачивать; в противном случае, велика вероятность случайно повредить и новую матрицу, и еще целые элементы вашего телевизора. В случае заказа ремонтных работ вы хотя бы сможете получить компенсацию за недобросовестную починку.

Можно ли отремонтировать матрицу самостоятельно? В большинстве случаев, ремонт ЖК-матрицы невозможен.

Проблемы с пультом ДУ

Возможные неисправности пульта дистанционного управления и методы их исправления:

• Сели батарейки. Замените их новыми.
• Прибор зарос изнутри пылью и грязью. Разберите его и хорошенько прочистите слипшиеся внутренности, уделив особое внимание контактам.
• Пульт был залит жидкостью. Просушите его. Для повышения результативности процесса, сушите пульт в разобранном и почищенном виде.

Если эти простые операции не помогают реабилитировать пульт, просто купите другой. Избавиться от старого прибора и заменить его новым – проще и быстрее, чем долго диагностировать проблему, а затем тратить много времени на починку. Пульты ДУ обычно стоят дешевле, чем ваше время.

Нет сигнала

Сегодня телевизоры оснащаются технологией шумоподавления. Это приводит к тому, что телевизор банально отказывается включаться, если на него не поступает сигнал телетрансляции. Когда не поступает ТВ-сигнал, телевизор просто переходит в режим ожидания. Поэтому, прежде чем паниковать и искать неполадки в самом аппарате, начните с простой проверки на наличие сигнала телевизионного вещания.

Ремонт блока питания

Ремонт платы питания ЖК-телевизора лучше доверить мастерам. Не пренебрегайте своей безопасностью. Неумело сделанный ремонт ЖК-телевизора может обойтись дороже, чем квалифицированная помощь специалистов. Не начинайте ремонт блока питания самостоятельно, если у вас нет инструментов и познаний в области радиоэлектроники.

Проще всего на плате питания заменить конденсаторы. С этой задачей может справиться даже человек без специальной подготовки. Однако важно еще убедиться, что вы правильно диагностировали проблему устройства. Возьмите специальные инструменты или сразу вызовите мастера.

Как заменить вздувшиеся конденсаторы на блоке питания:

• Отсоедините прибор от сети;
• Разрядите при помощи постороннего прибора высоковольтный конденсатор. Для разрядки подойдет обычная электрическая лампочка. На несколько секунд приставьте разъем лампы к конденсатору.
• Снимите винты с задней панели телевизора и уберите крышку. С расположенными изнутри защелками обращайтесь аккуратно, иначе потом вам не удастся поставить на место крышку ровно и красиво.
• БП располагается в стороне от системной платы. Найдите на БП визуально 3 трансформаторных модуля. К ним относятся: трансформатор дежурного режима устройства, источник питания инвертора, дроссель стабилизатора напряжения. Дроссель – это катушка индуктивности, своеобразный ограничитель, сглаживающий работу проходящего через него электрического тока. Дежурный режим телевизора – это «выключенный» телевизор, при этом соединенный с электрической сетью.
• Напряжение на дежурном трансформаторе подключенного к сети устройства должно соответствовать значению 5В. На схеме прибора или изучив нанесенную поверх корпуса информацию, найдите подписанный этим значением контакт.
• Если у вас есть тестер, проведите обследование цепи на предмет разрыва. 1 щуп приставьте к 5-вольтному контакту, другой – к катоду диода, находящегося на радиаторе.
• Подключите телевизор к сети и переместите 1 щуп на корпус устройства.
• Измерьте напряжение. Если напряжение меньше 5В, это может сигнализировать о том, что конденсаторы не справились с нагрузкой и их необходимо заменить.
• Осмотрите конденсаторы выше трансформатора на предмет вспухания. Раздутые конденсаторы предназначены для списания.
• Осмотрите конденсаторы ниже на предмет усыхания.
• Предварительно отключите от платы питания матричный шлейф и все провода.
• Снимите с платы 4 винтовых крепления.
• Разрядите все конденсаторы при помощи вольтметра, лампочки или 5-10 ваттного резистора.
• Используйте паяльник, чтобы извлечь испорченные конденсаторы.
• Затем припаяйте новые детали. Не напутайте с полярностью.
• Верните плату на место, закрутив винты, подключив шлейф и провода. Поставьте на место крышку.
• Измерьте напряжение на трансформаторе. Если напряжение составляет 5В, работа выполнена успешно.

ВАЖНО! Если вы не разрядите конденсаторы, вы рискуете получить удар током! Чтобы безопасно для себя отремонтировать телевизор, сперва снимите заряд с конденсаторов.

Замена ламп подсветки

Чтобы заменить лампы, не нужно специальных навыков. Для этого достаточно элементарной осторожности и хорошей памяти. Ремонт лампового телевизора подразумевает предварительную разборку прибора на составные части. Чтобы потом не запутаться в процессе сборки, можно делать фото этапов процесса на телефон или камеру.

Пошаговая инструкция:

• Отключите устройство от сети;
• Аккуратно снимите с аппарата заднюю крышку;
• Осторожно вытащите из гнезд все ведущие к матрице шлейфы;
• Отсоедините панель управления;
• Снимите корпус с платами;
• Прежде чем снять матрицу, открутите раму;
• Осторожными нажатиями уберите крепление на защелках, чтобы высвободить матрицу и фильтры;
• Подключите телевизор к сети;
• Нажмите кнопки на модуле управления, вызовите сервисное меню;
• Когда лампы загорятся, определите поврежденные элементы подсветки;
• Замените неработающие лампы;
• Соберите аппарат;
• Проведите обнуление ошибок ламп: найдите соответствующую строку в сервисном меню и сбросьте показатель.

Когда звонить в сервисный центр

Любые серьезные неисправности ЖК-телевизоров лучше устранять при поддержке специалистов из сервисного центра, особенно если устройство на гарантии.

Причины обратиться в центр сервисного обслуживания по поводу ремонта мониторов и телевизоров:

• Почти все неполадки, перечисленные в этой статье.
• Не удается подключить устройство через HDMI-порт. Проводите подключение к выключенному телевизору!
• Нет изображения, или оно транслируется с искажениями и помехами.
• Невозможно сохранять и настраивать телеканалы. Возможно, забарахлили микросхемы в памяти.
• Пропал звук.
• Телевизор не включается.

ВАЖНО! Перед вызовом мастера, убедитесь лично: не сели ли в пульте батарейки; а также проверьте наличие сигнала ТВ-вещания. Эти простые действия сэкономят всем время и деньги.

Замена дисплея телевизора Цифровой ресивер: преимущества, подключение и где купить Как выбрать лучший телевизор на кухню
